Описание функционирования
Сварка МИГ / МАГ
30 Арт. №:099-004897-EWM08
5.2.4 Циклограммы / режимы работы сварки МИГ/МАГ
Во время фазы введения проволоки действует следующее:
Если в течение 5 сек (заводская настройка) нет сварочного тока, процесс зажигания прерывается
(неисправность зажигания).
Во время фазы сварки действует:
Если во время сварки дуга гаснет и в течение 5 сек. не происходит зажигания, производится
принудительное отключение.
Такие параметры сварки, как подготовительные потоки газа, открытое
пламя и т.д., которые требуются в
большом числе применений, можно ввести по требованию.

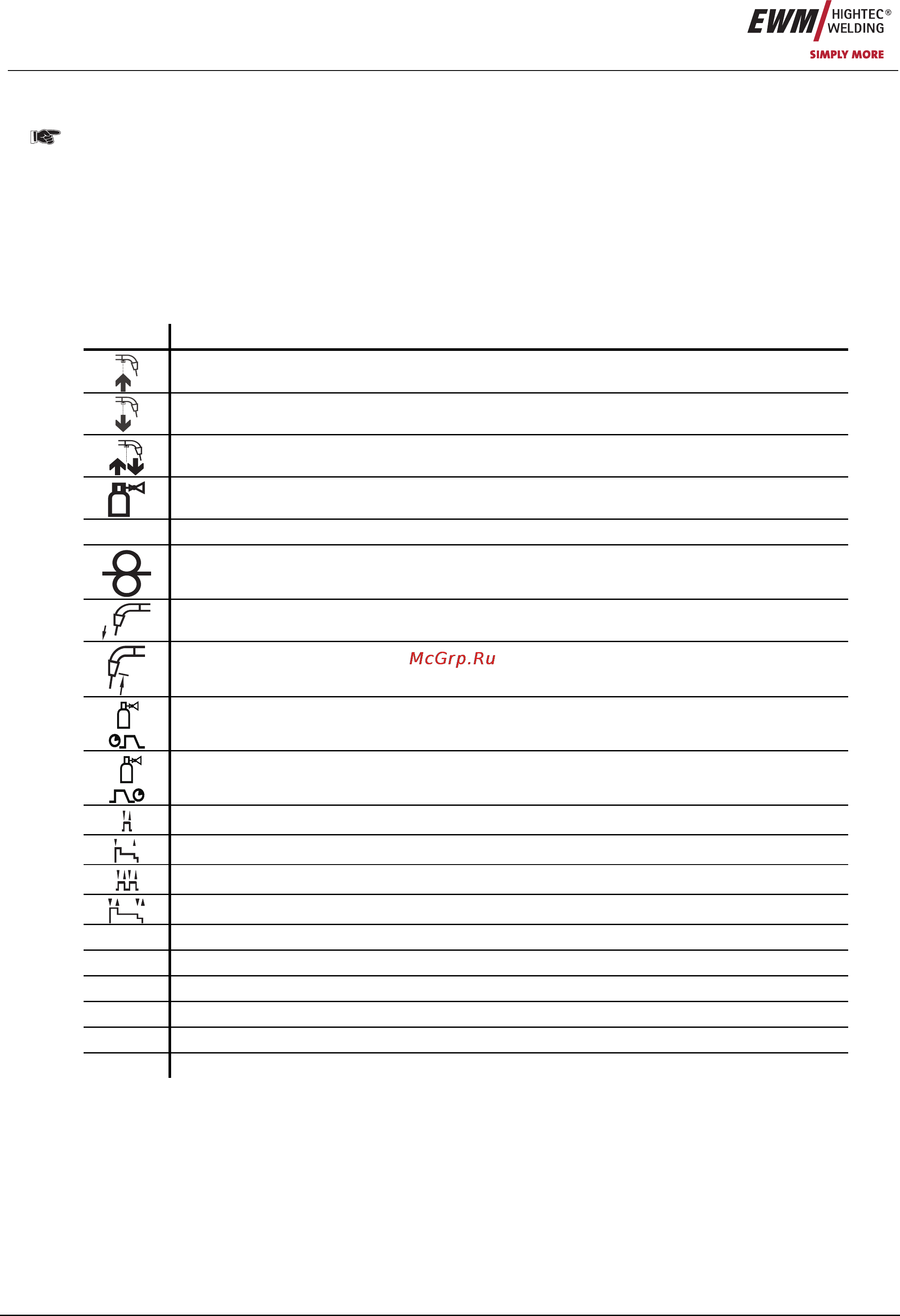

5.2.4.1 Знаки и значения функций
Символ Значение
Нажмите кнопку сварочной горелки
Отпустить кнопку сварочной горелки
Кратковременно нажать кнопку сварочной горелки (нажать и сразу отпустить)
Защитный газ подается
I
Мощность сварки
Проволочный электрод подается
Начальная скорость подачи проволоки
Обратное горение электрода или т.н. дожигание сварочной проволоки
Предварительная подача газа до начала сварки или т.н. продувка газом
Подача газа после окончания сварки или т.н. задержка газа
2-тактный
2-тактный, специальный
4-тактный
4-тактный, специальный
t
Время
P
START
Программа старта
P
A
Основная программа
PB
Пониженная основная программа
P
END
Программа завершения сварки или т.н. программа заварки кратера
t
2
Время сварки точки
