Описание функционирования
Устройство управления – элементы управления
24 Арт. №:099-004897-EWM08
5.1.1.1 Элементы управления под крышкой

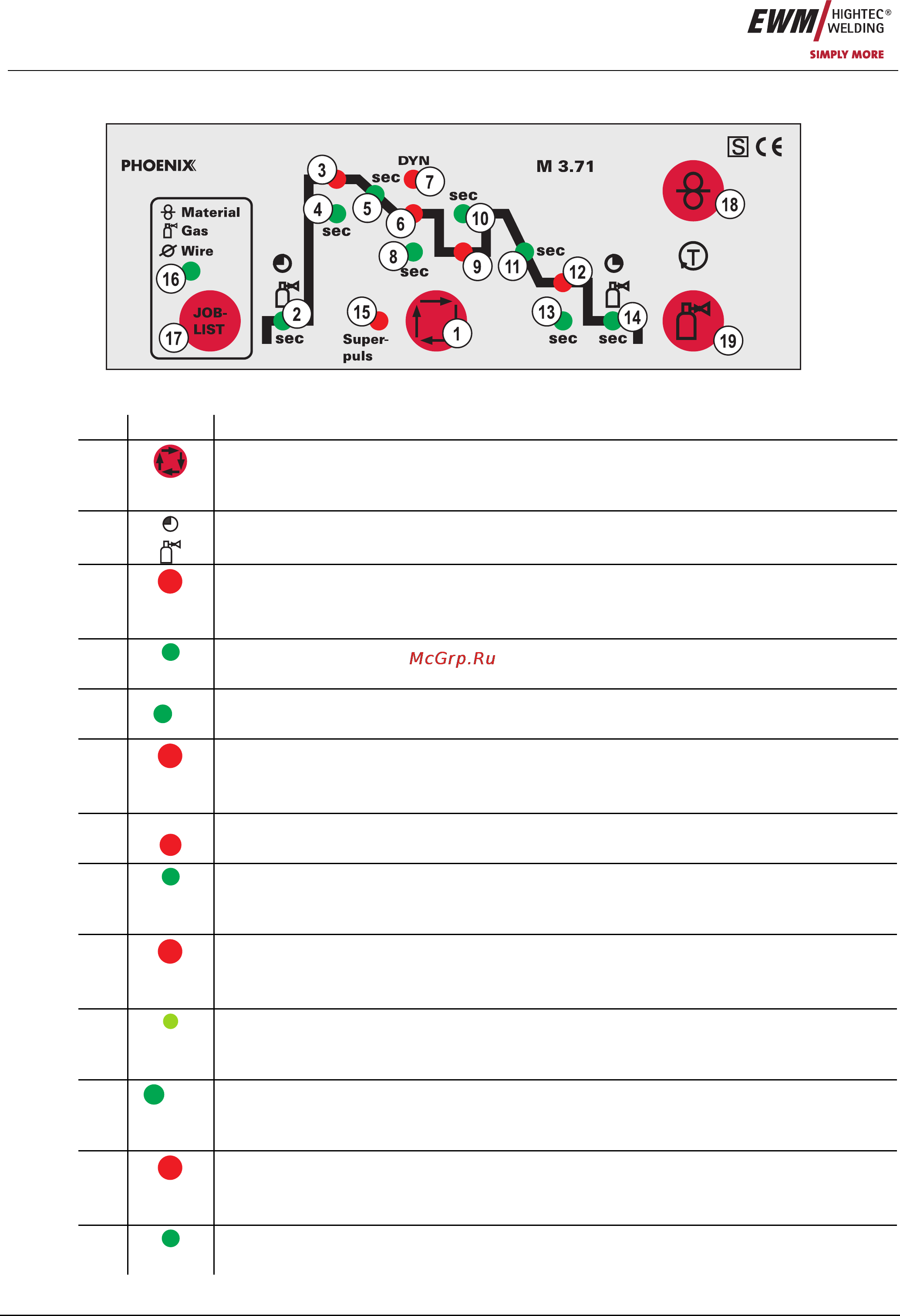

Рисунок 5-2
Поз. Символ Описание 0
1
Кнопка"Выбор параметров сварки"
С помощью этой кнопки осуществляется выбор параметров сварки в зависимости от выбранного
метода сварки и рабочего режима.
2
Светодиод «Время продувки газа»
Диапазон настройки от 0,0 сек до 20,0 сек
3
Светодиод «Стартовая программа (P
START
)»
• Диапазон настройки скорости подачи проволоки: от 1 % до 200 % от основной программы Р
А.
• Диапазон настройки коррекции длины электрической дуги от -9,9 В до +9,9 В
4
sec
Светодиод «Время действия программы старта»
Диапазон настройки, абсолютные значения: от 0,0 сек до 20,0 сек (шаг 0,1 сек).
5
sec
Светодиод «Длительность перехода с программы P
START
на основную программу P
А
»
Диапазон настройки от 0,0 сек до 20,0 сек (шаг 0,1 сек).
6
Светодиод «Основная программа (P
A
)»
.
• Диапазон настройки скорости подачи проволоки от мин. до макс.
• Диапазон настройки коррекции длины электрической дуги от -9,9 В до +9,9 В
7
DYN
Светодиод «Динамика»
Диапазон настройки от -40 до +40
8
sec
Светодиод «Длительность основной программы P
A
»
.
Диапазон настройки, абсолютные значения: от 0,0 сек до 20,0 сек (шаг 0,1 сек) для режима
Superpuls.
9
Светодиод «Пониженная основная программа (P
B
)»
.
• Диапазон настройки скорости подачи проволоки: от 1 % до 200 % от основной программы Р
А.
• Диапазон настройки коррекции длины электрической дуги от -9,9 В до +9,9 В
10
sec
Светодиод «Длительность пониженной основной программы P
B
»
.
Диапазон настройки, абсолютные значения: от 0,0 сек до 20,0 сек (шаг 0,1 сек) для режима
Superpuls.
11
sec
Светодиод «Длительность перехода с программы P
A
или P
B
на программу окончания сварки
P
END
»
Диапазон настройки от 0,0 сек до 20,0 сек (шаг 0,1 сек).
12
Светодиод «Программа окончания сварки (P
END
)»
• Диапазон настройки скорости подачи проволоки: от 1 % до 200 % от основной программы Р
А.
• Диапазон настройки коррекции длины электрической дуги от -9,9 В до +9,9 В
13
sec
Светодиод «Длительность от основной программы P
END
»
Диапазон настройки от 0,0 сек до 20,0 сек (шаг 0,1 сек).
