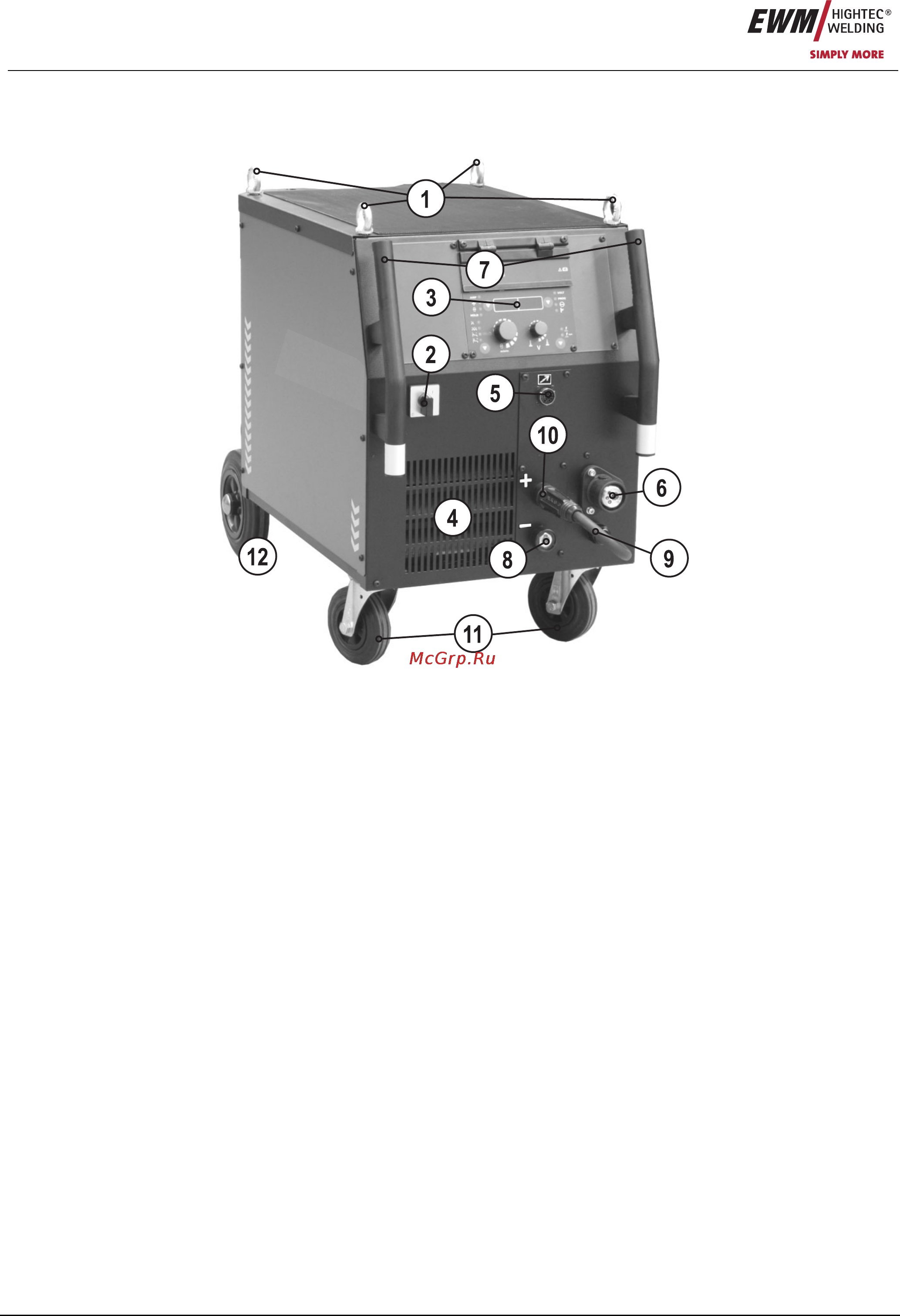

Описание аппарата
PHOENIX 301 BASIC [PULS] forceArc KG
18 Арт. №:099-004897-EWM08
4.2 PHOENIX 301 BASIC [PULS] forceArc KG
4.2.1 Вид спереди
Рисунок 4-3
