Ввод в эксплуатацию
Сварка МИГ / МАГ
Арт. №:099-004897-EWM08 67
6.8.7 Установка тормоза катушки
Перед каждой заменой катушки или настройкой тормоза катушки необходимо проверять предварительное
натяжение стержневой катушки, см. раздел Закрепление стержневой катушки (Настройка предварительного
натяжения).

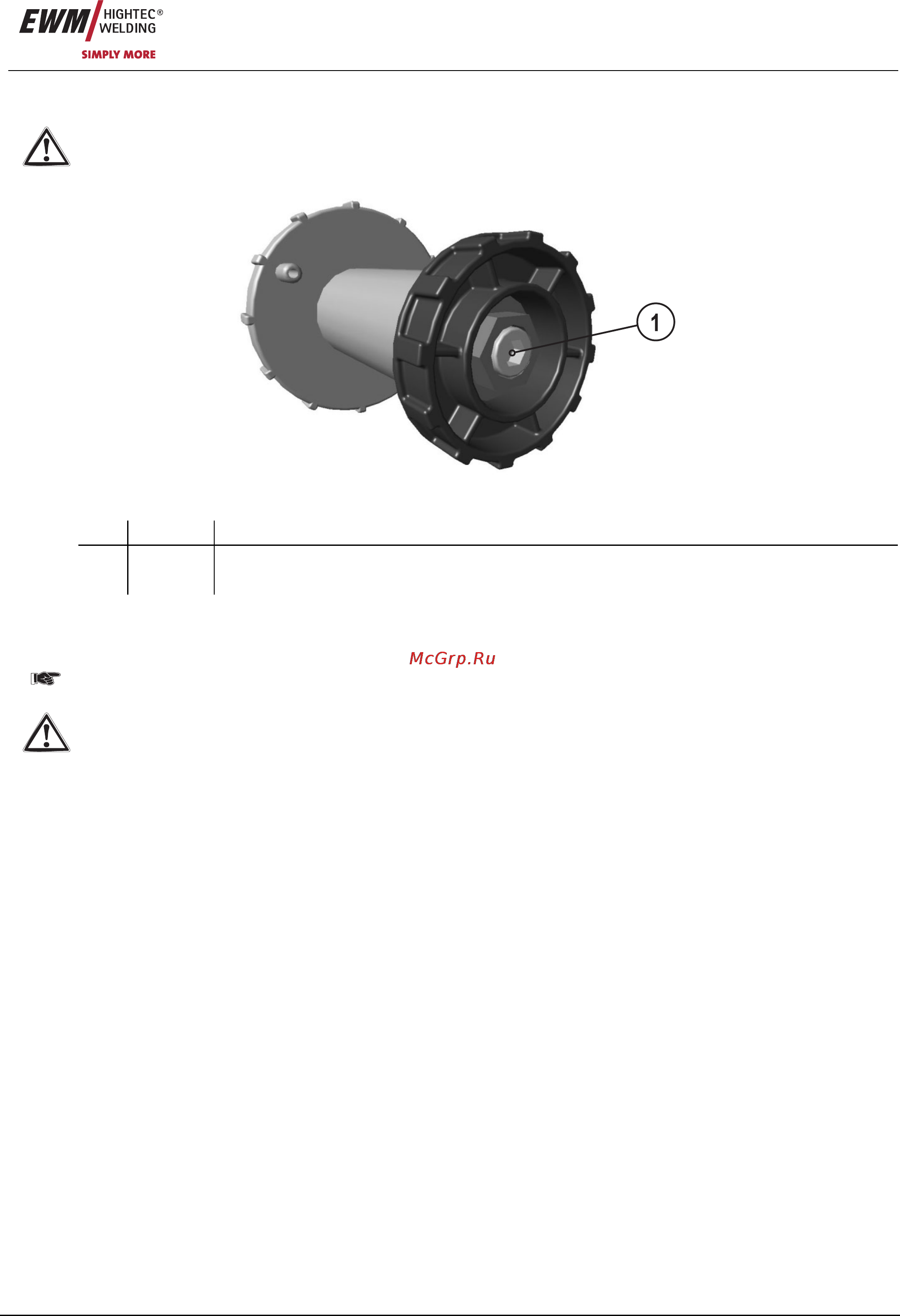

Рисунок 6-8
Поз. Символ Описание 0
1
Винт с полупотайной головкой с внутренним шестигранником
Закрепление отделения для катушки с проволокой и настройка тормоза катушки
• Затянуть винт с полупотайной головкой с внутренним шестигранником (8 мм) по часовой стрелке, чтобы увеличить
тормозное действие.
Тормоз катушки затягивается настолько, чтобы при отпускании кнопки «Вставка проволоки» катушка с
проволокой больше не двигалась! Блокировка катушки с проволокой не допускается!
Если винт с полупотайной головкой с внутренним шестигранником ослаблен больше, чем он был до этого
завинчен, то необходимо заново закрепить стержневую катушку, см. раздел «Закрепление стержневой катушки
(Настройка предварительного натяжения)».
