Описание функционирования
Сварка МИГ / МАГ
Арт. №:099-004897-EWM08 37

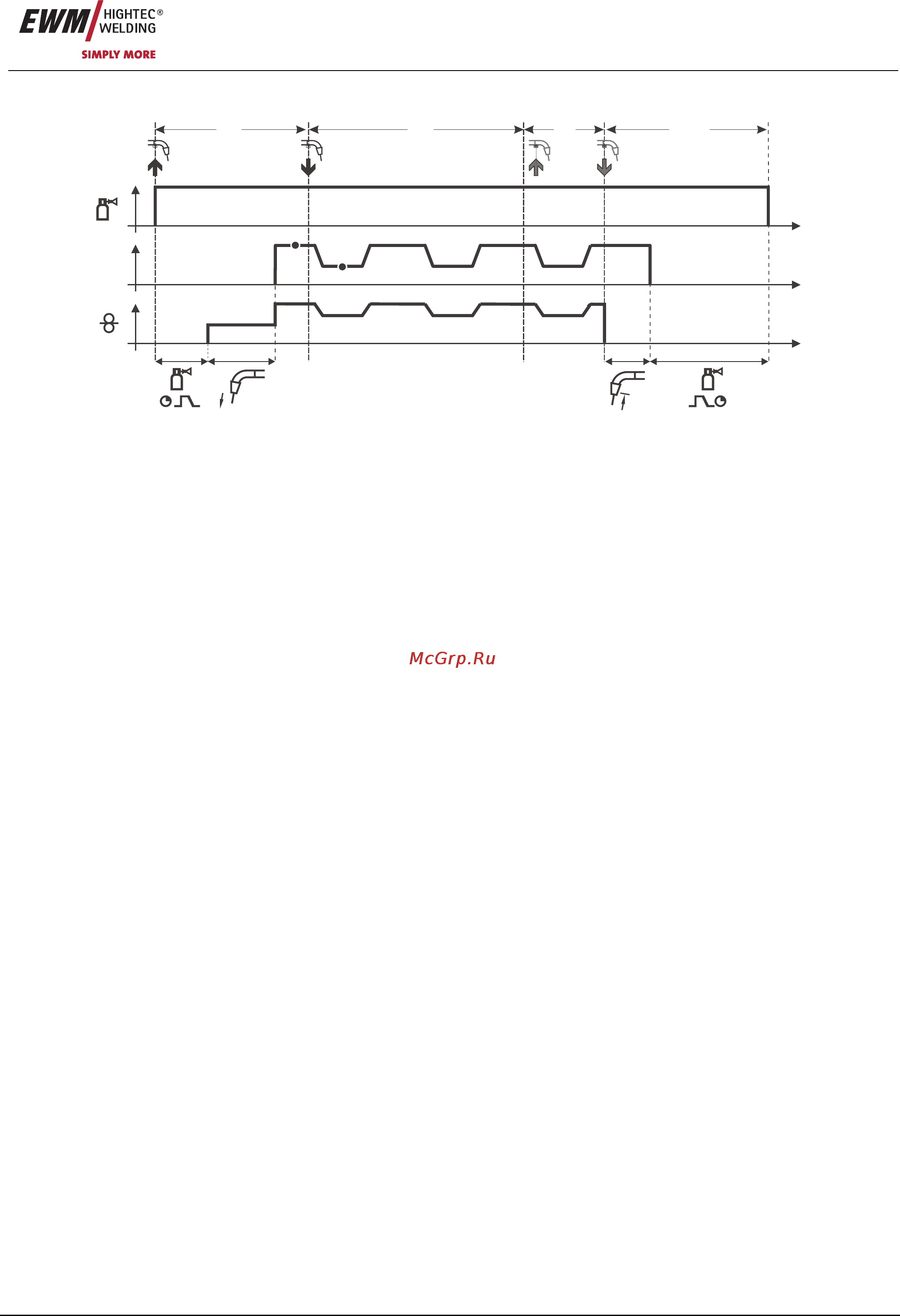

5.2.4.8 4-тактный режим с функцией Superpuls
t
t
t
I
1. 2. 3. 4.
P
A
P
B
Рисунок 5-12
1-й такт:
• Нажать и удерживать кнопку сварочной горелки
• Защитный газ подается (продувка газом)
• Мотор устройства подачи проволоки работает с начальной скоростью
• Электрическая дуга загорается после касания проволочного электрода к изделию,
сварочный ток течет.
• Включается функция Superpuls, начиная с основной программы P
A
:
Программы сварки меняются через заданные промежутки времени (t
2
и t
3
) между основной программой P
A
и
пониженной основной программой P
B
.
2-й такт:
• Отпустить кнопку сварочной горелки (без результата)
3-й такт:
• Нажмите кнопку сварочной горелки (без результата)
4-й такт:
• Отпустить кнопку сварочной горелки
• Функция Superpuls выключается.
• Останавливается двигатель устройства подачи проволоки.
• По истечении настроенного времени дожигания электрода электрическая дуга гаснет.
• Начинается отсчет времени задержки газа.
