Описание функционирования
Сварка ВИГ
Арт. №:099-004897-EWM08 49

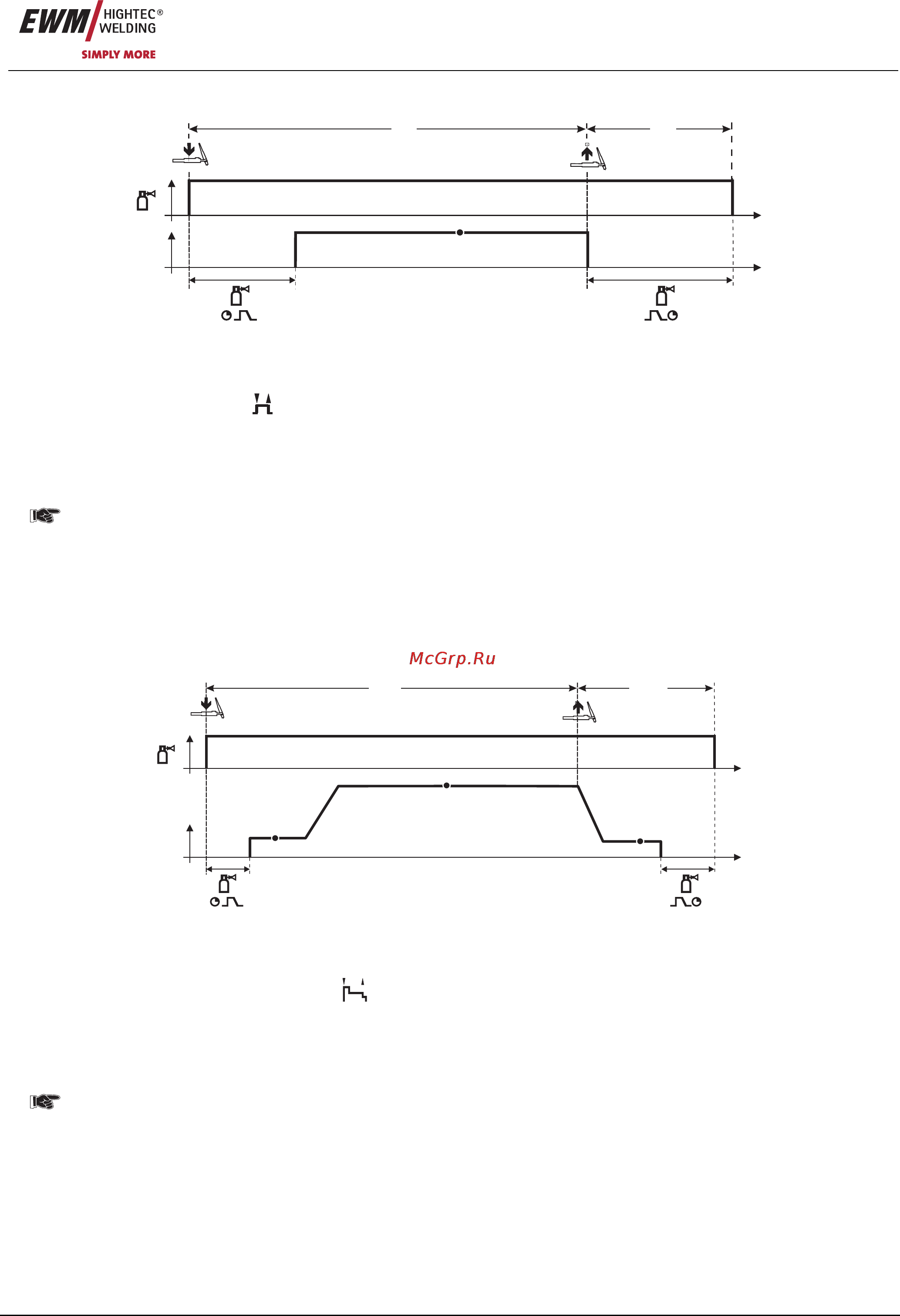

5.3.4.2 2-тактный режим
I
t
t
1. 2.
P
A
Рисунок 5-18
Выбор
• Выберите 2-тактный
режим работы.
1-й такт
• Нажмите и удерживайте кнопку горелки.
• Защитный газ подается (продувка газом)
Зажигание дуги осуществляется с помощью зажигания «Liftarc».
• Сварочный ток течёт в соответствии с выбранной установкой.
2-й такт
• Отпустите кнопку сварочной горелки
• Дуга гаснет.
• Начинается отсчет времени задержки газа.
5.3.4.3 2-тактный, специальный
t
t
I
1. 2.
P
A
P
END
P
START
Рисунок 5-19
Выбор
• Выберите 2-тактный специальный
режим работы.
1-й такт
• Нажать и удерживать кнопку сварочной горелки
• Защитный газ подается (продувка газом)
Зажигание дуги осуществляется с помощью зажигания «Liftarc».
• Сварочный ток течёт в соответствии с выбранной установкой в стартовой программе “P
START
“.
• По истечении времени стартового тока t
START
происходит рост сварочного тока на протяжении установленного
времени нарастания тока t
S1 на основную программу P
A.
2-й такт
• Отпустите кнопку сварочной горелки
• Сварочный ток падает на протяжении времени спада тока t
Se на конечную программу P
END.
• По истечении времени конечного тока t
end дуга гаснет.
• Начинается отсчет времени задержки газа.
