Ввод в эксплуатацию
Сварка МИГ / МАГ
Арт. №:099-004897-EWM08 61

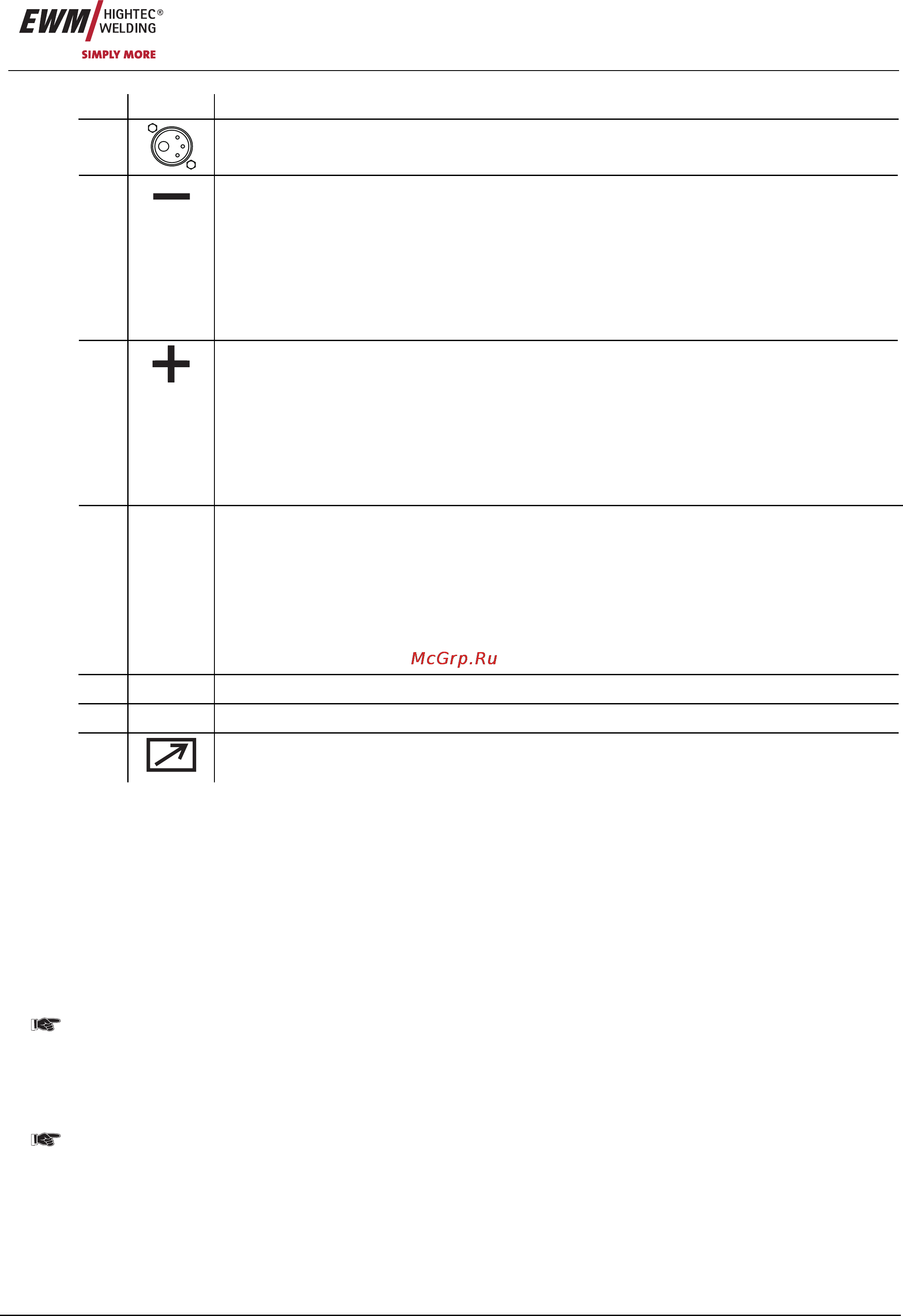

Поз. Символ Описание 0
1
Подключение – центральный евро-разъем (разъем для подключения сварочных горелок)
(Сварочный ток, защитный газ и встроенные контакты кнопки управления горелки)
Розетка, сварочный ток «-»
• Сварка МИГ/МАГ: Подключение кабеля массы
• Сварка МИГ/МАГ порошковой
сварочной проволокой:
Сварочный ток на центральный разъем/горелку
• Сварка ВИГ: Подключение сварочного тока для сварочной горелки
2
• Ручная сварка стержневыми
электродами:
Закрепление детали или подключение
электрододержателя
Розетка, сварочный ток "+"
• Сварка МИГ/МАГ: Сварочный ток на центральный разъем/горелку
• Сварка МИГ/МАГ порошковой
сварочной проволокой:
Подключение кабеля массы
• Сварка ВИГ: Подключение кабеля массы
3
• Ручная сварка стержневыми
электродами:
Закрепление детали или электрододержателя
Кабель сварочного тока, выбор полярности
Сварочный ток на центральный разъем/горелку. Дает возможность выбора полярности при сварке
МИГ/МАГ:
• Стандартные приложения: Соединение Розетка, сварочный ток "+"
• Сварка порошковой проволокой: Соединение Розетка, сварочный ток "-"
4
• Сварка ВИГ или ручная сварка
стержневыми электродами:
Ликвидировать соединение
5
Быстроразъемная муфта, красная (отвод охлаждающей жидкости)
6
Быстроразъемная муфта, синяя (подача охлаждающей жидкости)
7
19-контактная розетка (аналоговая)
Для подключения аналоговых дистанционных регуляторов
• „Кабель сварочного тока, выбор полярности“ вставить в соответствующую розетку сварочного тока и зафиксировать
поворотом по часовой стрелке:
Сварка МИГ/МАГ порошковой сварочной проволокой: Розетка, сварочный ток «-»
Стандартная сварка МИГ/МАГ: Розетка, сварочный ток "+"
• Вставить штекер кабеля массы в гнездо сварочного тока и зафиксировать его вращением по часовой стрелке.
Сварка МИГ/МАГ порошковой сварочной проволокой: Розетка, сварочный ток «+»
Стандартная сварка МИГ/МАГ: Розетка, сварочный ток «-»
• Центральный штекер сварочной горелки следует ввести в центральное подключение и зафиксировать накидной
гайкой.
Только на устройствах с интегрированным охлаждающим модулем:
• Зафиксировать штуцера подключения шлангов охлаждающей воды в соответствующих быстродействующих
соединительных муфтах:
отвод – красный - к быстродействующей соединительной муфте, красная (отвод охлаждающей жидкости)
иподача – синий – к быстродействующей соединительной муфте, синяя (подача охлаждающей жидкости).
Только горелки МИГ/МАГ со специальными функциями (дополнительный кабель управления):
• Вставить штекер управления горелкой в 7-контактную (цифровую) или в 19-контактную розетку (в зависимости от
исполнения) и зафиксировать.
