Описание функционирования
Сварка ВИГ
50 Арт. №:099-004897-EWM08

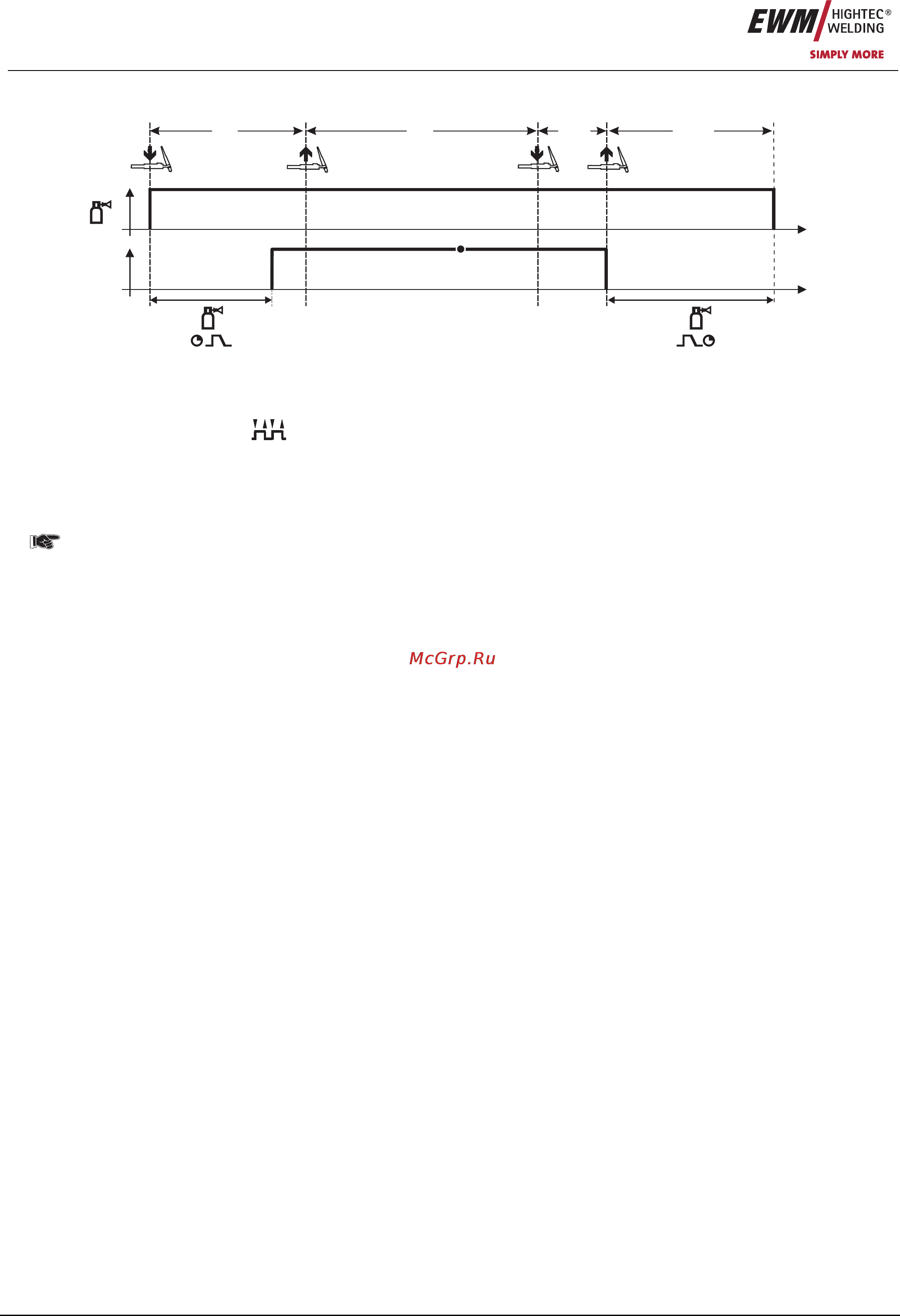

5.3.4.4 4-тактный режим
t
t
I
1. 2. 3. 4.
P
A
Рисунок 5-20
Выбор
• Выберите 4-тактный
режим работы.
1-й такт
• Нажать и удерживать кнопку сварочной горелки
• Защитный газ подается (продувка газом)
Зажигание дуги осуществляется с помощью зажигания «Liftarc».
• Сварочный ток течёт в соответствии с выбранной установкой.
2-й такт
• Отпустить кнопку сварочной горелки (без результата)
3-й такт
• Нажмите кнопку сварочной горелки (без результата)
4-й такт
• Отпустить кнопку сварочной горелки
• Дуга гаснет.
• Начинается отсчет времени задержки газа.
