Описание функционирования
Сварка МИГ / МАГ
Арт. №:099-004897-EWM08 45

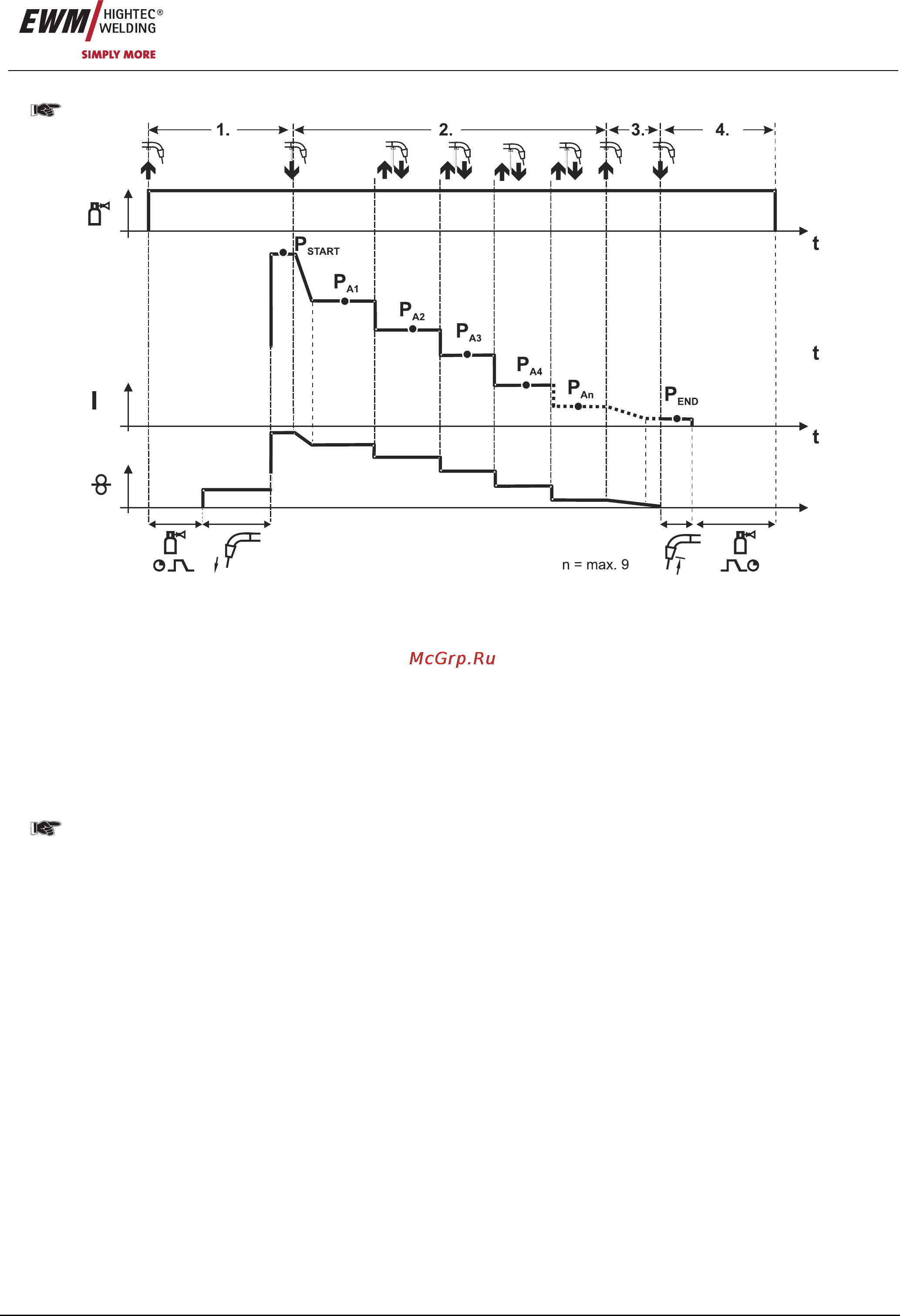

Количество программ (P
An
) соответствует заданному числу тактов для n.
1-й такт
• Нажать и удерживать кнопку сварочной горелки
• Защитный газ подается (предварительная подача газа)
• Мотор устройства подачи проволоки работает на «ползучей» скорости
• Электрическая дуга загорается после подачи проволочного электрода к изделию,
сварочный ток течет (стартовая программа P
START
(P
A1
))
2-й такт
• Отпустить кнопку сварочной горелки
• Изменение тока на основную программу P
A1
.
Изменение тока на основную программу P
A1
осуществляется только по истечении установленного времени t
START
, но не позднее того, как будет отпущена кнопка сварочной горелки. Путем нажатия
(нажать и отпустить в
течение 0,3 с) кнопки горелки можно переключаться на другие программы. Доступны программы от P
A1
до P
A9
3-й такт
• Нажать и удерживать кнопку сварочной горелки
• Изменение тока на конечную программу P
END
(P
AN
). Процесс в любой момент можно остановить путем длительного
(больше 0,3 с) нажатия кнопки горелки. Выполняется P
END
(P
AN
).
4-й такт
• Отпустить кнопку сварочной горелки
• Останавливается двигатель устройства подачи проволоки.
• По истечении настроенного времени обратного горения электрода электрическая дуга гаснет.
• Истекает время продувки газом.
