Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 101 -
01.09
Время разгона 1 (Taccel 1)
Дискретность: 0.1/0.01
01.10
Время замедления 1 (Tdecel 1)
Дискретность: 0.1/0.01
01.11
Время разгона 2 (Taccel 2)
Дискретность: 0.1/0.01
01.12
Время замедления 2 (Tdecel 2)
Дискретность: 0.1/0.01
Значения: 0.1 - 600.0 сек / 0.01 - 600.0 сек Завод. значение: 10.0
01.19
Дискретность задания времени разгона/замедления
Завод. значение: 0
Значения: 0 0.1 сек
1 0.01 сек
Параметры Pr.01-09, 01-11 используются для задания времени нарастания выходной
частоты ПЧ от 0 до максимальной выходной частоты (Pr. 01-00). Темп нарастания
частоты – линейный, если функция S-образной кривой разгона запрещена (см. Pr.01.17).
Параметры Pr.01-10, 01-12 используется для задания времени снижения выходной
частоты ПЧ от максимальной выходной частоты (Pr. 01-00) до 0Гц. Темп снижения
частоты – линейный, если функция S-образной кривой разгона
запрещена (см. Pr.01.17).
По умолчанию привод будет работать со временем разгона/замедления 1. Для выбора 2-
го времени разгона/замедления надо подать сигнал на один из дискретных входов,
предварительно запрограммированных на данную функцию. Смотри Pr.04-05 … Pr.04-08.

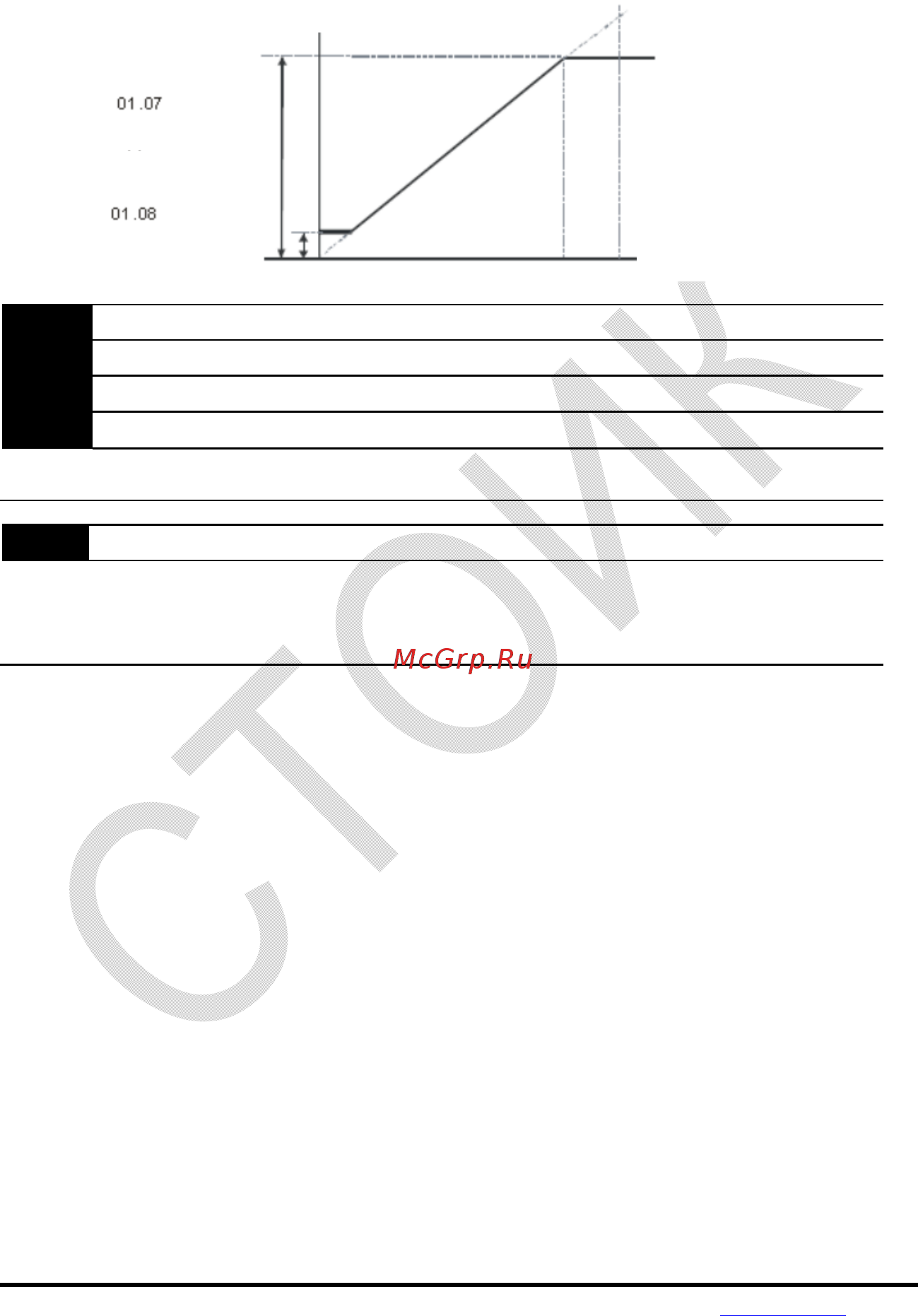

На диаграмме, приведенной ниже, время разгона/замедления выходной частоты ПЧ –
время между 0 Гц и максимальной выходной частотой (Pr. 01-00).
Предположим, что
максимальная выходная частота – 60Гц, минимальная (Pr.01-05) - 1.0Гц, а время
разгона/замедления - 10 сек. Тогда фактическое время разгона до частоты 60 Гц составит
(60-1)*10/60=9,83 сек. Таким же будет и время замедления.
Верхний предел
выхо
д
ной частоты
Выходная частота
Заданная частота
Нижний предел
выхо
д
ной частоты
