Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 299 -
D.3.4 Примеры написания программ
Старт, стоп и самоблокировка
Часто бывает необходимо использовать для старта и стопа кнопки без фиксации, но с
самоблокировкой выхода. Примеры реализации таких схем представлены ниже:

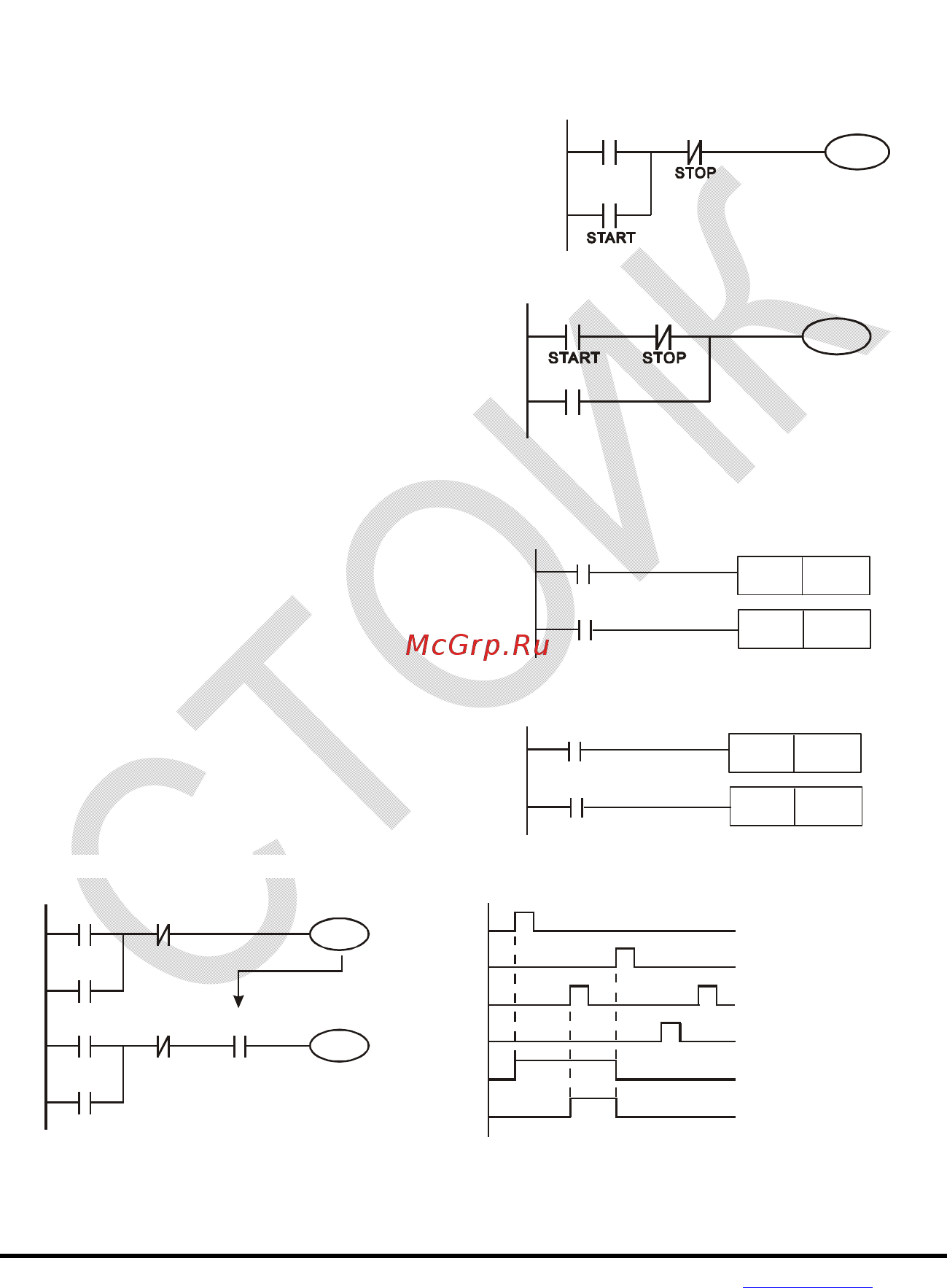

Пример 1: самоблокировка выхода с приоритетом Стопа
Когда X1=вкл., а X2=выкл, то выход Y1=вкл. до
тех пор, пока X2 не разомкнется.
X2
Y1
X1
Y1
Пример 2: самоблокировка выхода с приоритетом Старта
Когда X1=вкл., а X2=выкл., то выход Y1=вкл. Если
X2 разомкнется выход Y1 все равно останется
включенным.
X2
Y1
X1
Y1
Пример 3: самоблокировка выхода с использованием команд SET и RESET
ПЛК выполняет программу сверху вниз, и
следовательно приоритетом будет обладать
команда расположенная ниже.
Если одновременно замкнуты оба контакта Х1 и Х2,
то в верхней схеме выход Y1=0, а в нижней - Y1=1.
SET
Y1
RST
Y1
X1
X2
Приоритет стопа
SET
Y1
RST
Y1
X1
X2
Приоритет старта
Схемы общего применения
Пример 4: условное управление
X3
Y1
X1
Y1
X4
Y2
X2
Y2
Y1
X1
X3
X2
X4
Y1
Y2
