Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 114 -

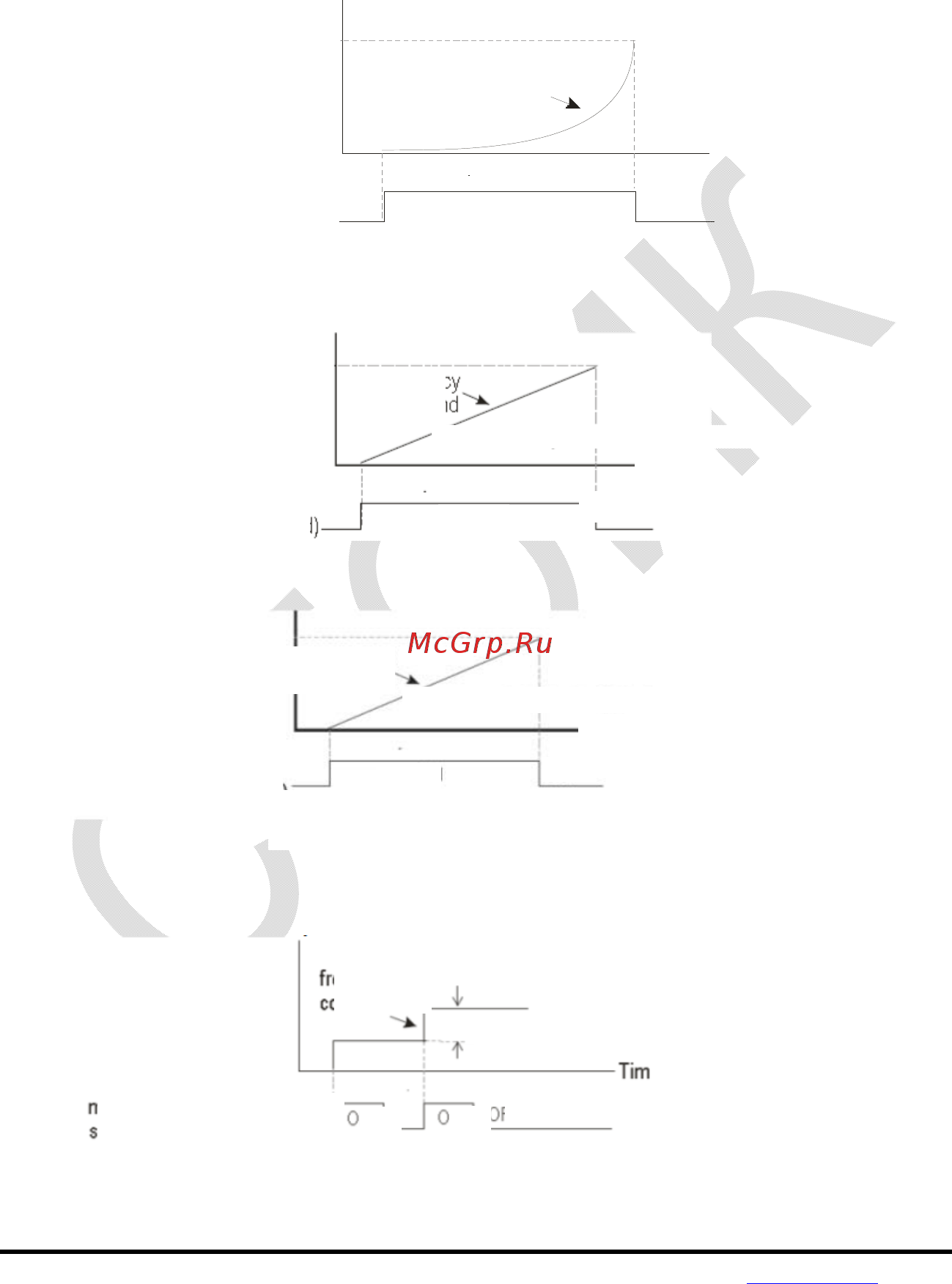

Процесс увеличения/уменьшения заданной частоты (F) командами или кнопками
UP/DOWN при Pr.02.07 = 0 показан на нижеприведенном рисунке.
Выкл.
Вкл.
Частота
Вход с функцией
(команда
10
UP)
Время
Заданная частота
Когда 02.07 = 1, заданная частота при удержании сигналов Up/Down будет изменяться
линейно в соответствие со временем разгона/замедления (Pr.01.09 - 01.12), но только при
запущенном приводе (подана команда RUN).
Когда 02.07 = 2, заданная частота при удержании сигналов Up/Down будет изменяться
линейно с постоянной скоростью, заданной в Pr.02.08.
Когда 02.07 = 3, заданная частота будет изменяться ступенчато
по переднему фронту
команд Up/Down на величину, заданную в Pr.02.08. При удержании сигналов Up/Down
частота изменяться не будет.
Заданная
частота
Рост согласно скорости разгона
Время
Выкл.
Вкл.
Вход с функцией 10
(команда UP)
Заданная
частота
Вкл
.
Выкл
Рост 0.01~10.00 Гц/2мс
Время
Вход с функцией 10
(команда UP)
Вход с функцией 10
(команда UP)
Вкл
.
Вкл.
Заданная
частота
Параметр Pr.02-08
Время
Длительность сигнала
не менее 2 м
с
Выкл
.
