Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 128 -

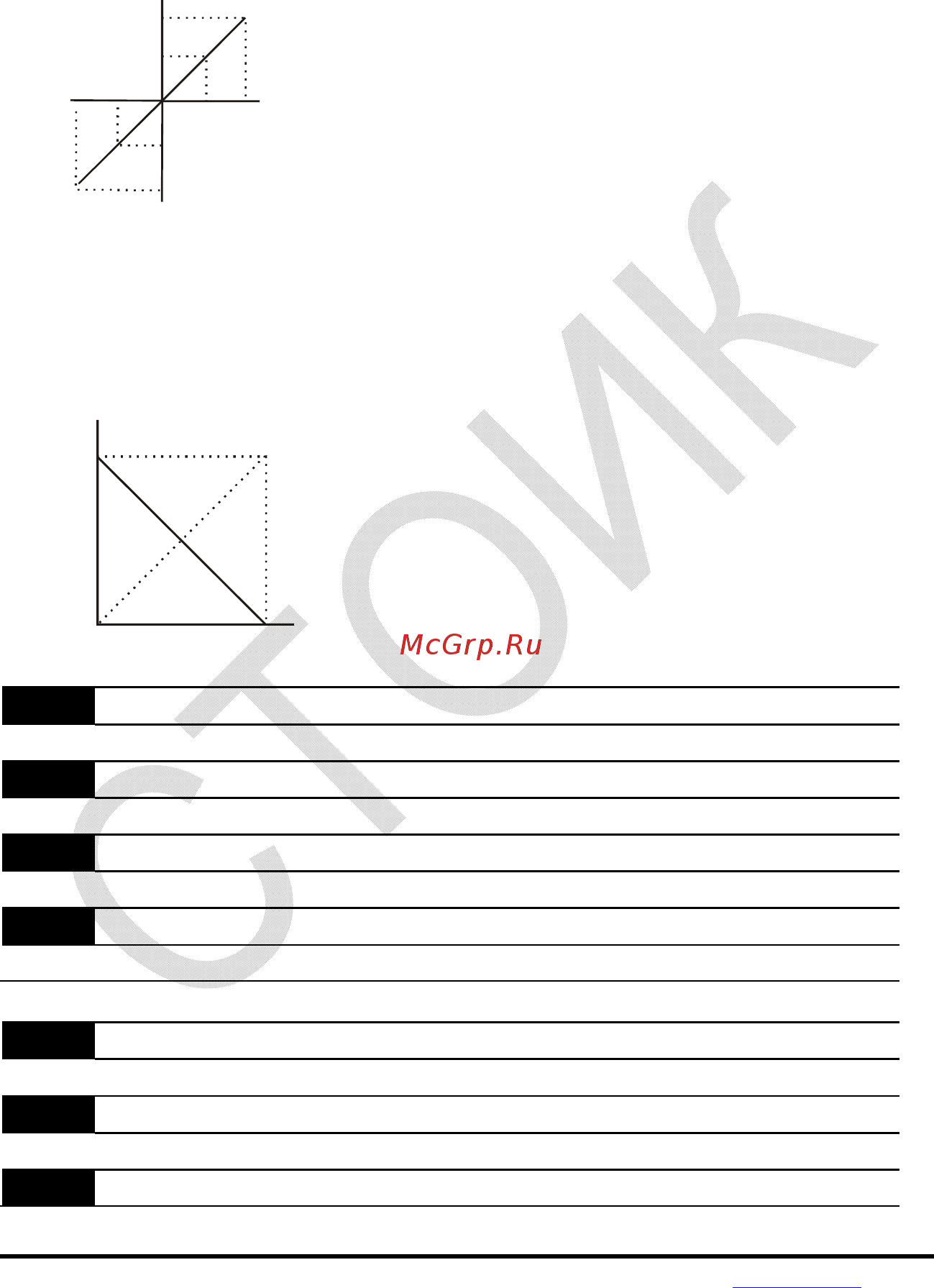

Pr.01.00=60Гц--Макс. вых. частота
Pr.04.00 =50.0%--Величина смещения
Pr.04.01 =1--Направление смещения
Pr.04.02 =200%--Усиление
Pr.04.03 =1--Реверс возможен при отрицательном
смещении
Расчет усиления:
(10В/5В)*100%=200%
Расчет смещения:
((60Гц/60Гц)/(Усиление/100%))*100%=200%
60Гц
30Гц
0Гц
0
В
5В
10В
30Гц
60Гц
REV
FWD
Пример 8: Характеристика с отрицательным наклоном
Это особенный случай с обратным наклоном передаточной характеристики. Здесь при вращении
ручки потенциометра по часовой стрелке частота будет уменьшаться, а при вращении против
часовой стрелки – увеличиваться.
60Гц
0Гц
0В
10В
Pr.01.00=60Гц--Макс. вых. частота
Pr.04.00 =100%--Величина смещения
Pr.04.01 =0--Направление смещения
Pr.04.02 =100%--Усиление
Pr.04.03 =1--Реверс возможен при отриц. смещ.
Расчет усиления:(10В/10В)*100%=100%
Расчет смещения:
((60Гц/60Гц)/(Усиление/100%))*100%=100%
04.11 Минимальный сигнал на входе AVI Дискретность: 0.1
Значения: 0.0 - 10.0 В Завод. значение: 0.0
04.12 Частота при мин. сигнале на AVI (в % от Pr.01.00) Дискретность: 0.1
Значения: 0.0 - 100.0 % Fmax. Завод. значение: 0.0
04.13 Максимальный сигнал на входе AVI Дискретность: 0.1
Значения: 0.0 - 10.0 В Завод. значение: 10.0
04.14 Частота при макс. сигнале на AVI (в % от Pr. 01.00) Дискретность: 0.1
Значения: 0.0 - 100.0 % Fmax. Завод. значение: 100.0
04.15 Минимальный сигнал на входе ACI Дискретность: 0.1
Значения: 0.0 - 20.0 мА Завод. значение: 4.0
04.16 Частота при мин. сигнале на ACI (в % от Pr. 01.00) Дискретность: 0.1
Значения: 0.0 - 100.0 % Fmax. Завод. значение: 0.0
04.17 Максимальный сигнал на входе ACI Дискретность: 0.01
