 Функция простого позиционирования применяется для остановки механизма в заданном

положении. При подаче сигнала на дискретный вход с функцией 25 замедление двигателя

начнется с задержкой, заданной в параметрах 01.20 ÷ 01.25 и зависящей от частоты, на

которой вращался двигатель при поступлении сигнала простого позиционирования. Таким

образом, задав соответствующие времена для пяти реперных частот , можно частично

или

полностью компенсировать разницу пробега двигателя при замедлении с разных частот.

 Внимание: данная функция не является функцией точного управления по положению

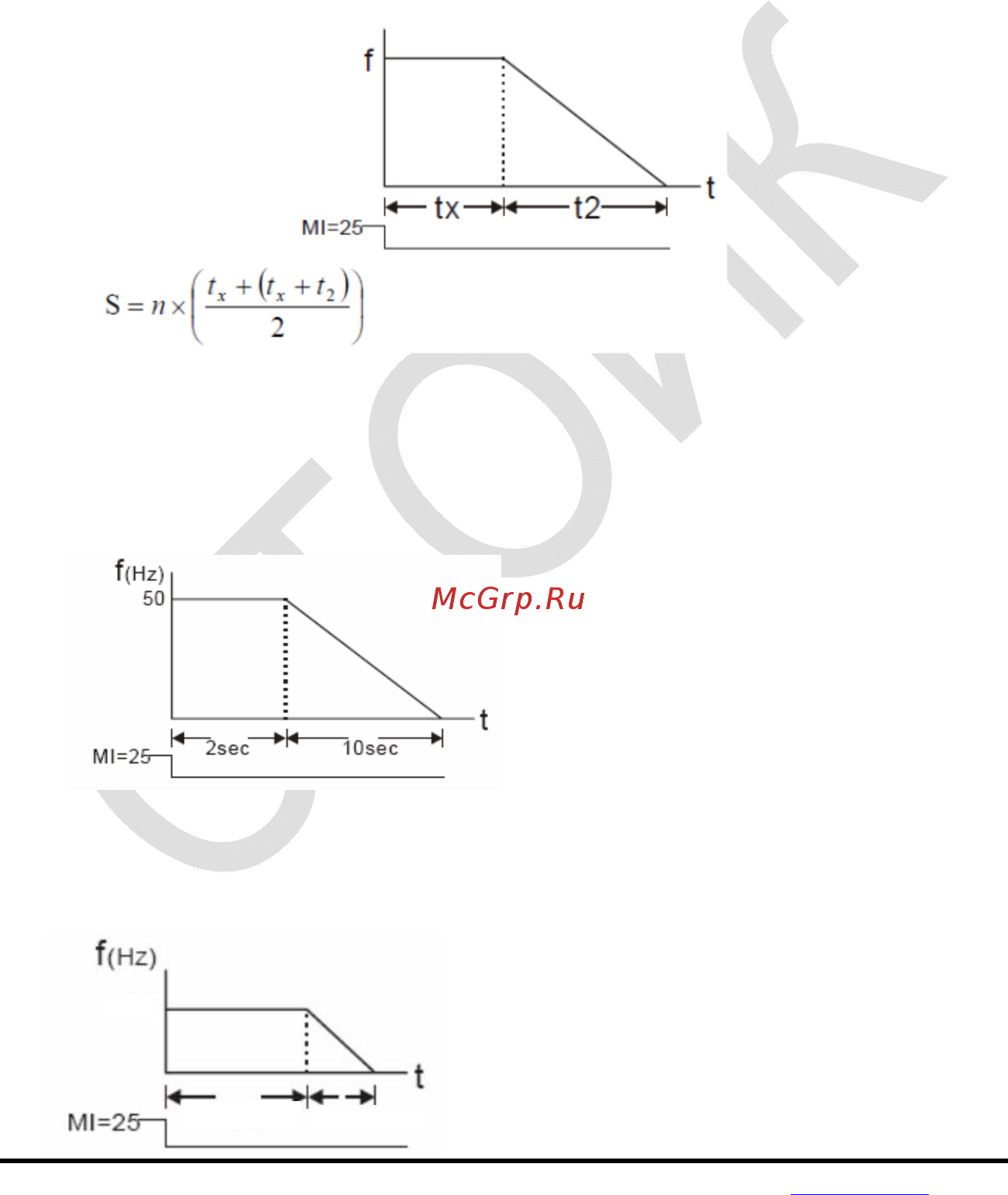

 Алгоритм работы функции простого позиционирования

 Пробег двигателя после поступления сигнала на вход с функцией 25 зависит от времени

вращения на текущей частоте (задержка замедления, параметры 01.20 ÷ 01.25) и времени

замедления (параметр 01.10, 01.12)



 Где S – пробег двигателя (обороты), n – частота вращения в об/сек., tx – время задержки

начала замедления в сек, t2 - время замедления в сек, p – число полюсов двигателя, f –

выходная частота ПЧ в Гц.



 Пример: Предположим, что текущая выходная частота ПЧ = 50 Гц, время задержки 01.25 =

2 секунды и время замедления 10 секунд. Тогда текущая

частота вращения двигателя n=2

x 50/4 = 25 об/сек. и двигатель после поступления сигнала остановки с простым

позиционированием сделает 25 x (2 + 12) / 2 = 175 (оборотов)



 Теперь предположим, что текущая выходная частота ПЧ = 10 Гц, время задержки 01.21 =

34 секунды, время замедления от 50 до 0 Гц то же (10 сек.) Получаем, что текущая частота

вращения двигателя n=2 x 10/4 = 5 об/сек., время замедления от 10

Гц до 0 Гц составит 2

секунды и двигатель после поступления сигнала остановки с простым позиционированием

сделает 5 х (34 + 36)/2 = 175 оборота.

34 сек

n=2 х f/p

2 сек
