01.17 S-образная кривая разгона Дискретность: 0.1/0.01
01.18 S-образная кривая замедления Дискретность: 0.1/0.01
Завод. значение: 0
Значения: 0.0 S-кривая неактивна
0.1 - 10.0/0.01 - 10.00 S-кривая активна (10.0/10.00 – наибольшее
сглаживание)
Эти параметры обеспечивают разгон/замедление при минимальном ускорении (dω/dt).
Значение 10.0 обеспечивает самую сглаженную траекторию ускорения/замедления.
Значение 0.0 запрещает сглаживание. При активизации функции S-образной
характеристики время разгона/замедления численно не будут соответствовать значениям,
заданным параметрами Pr.01-09 … Pr.01-12.

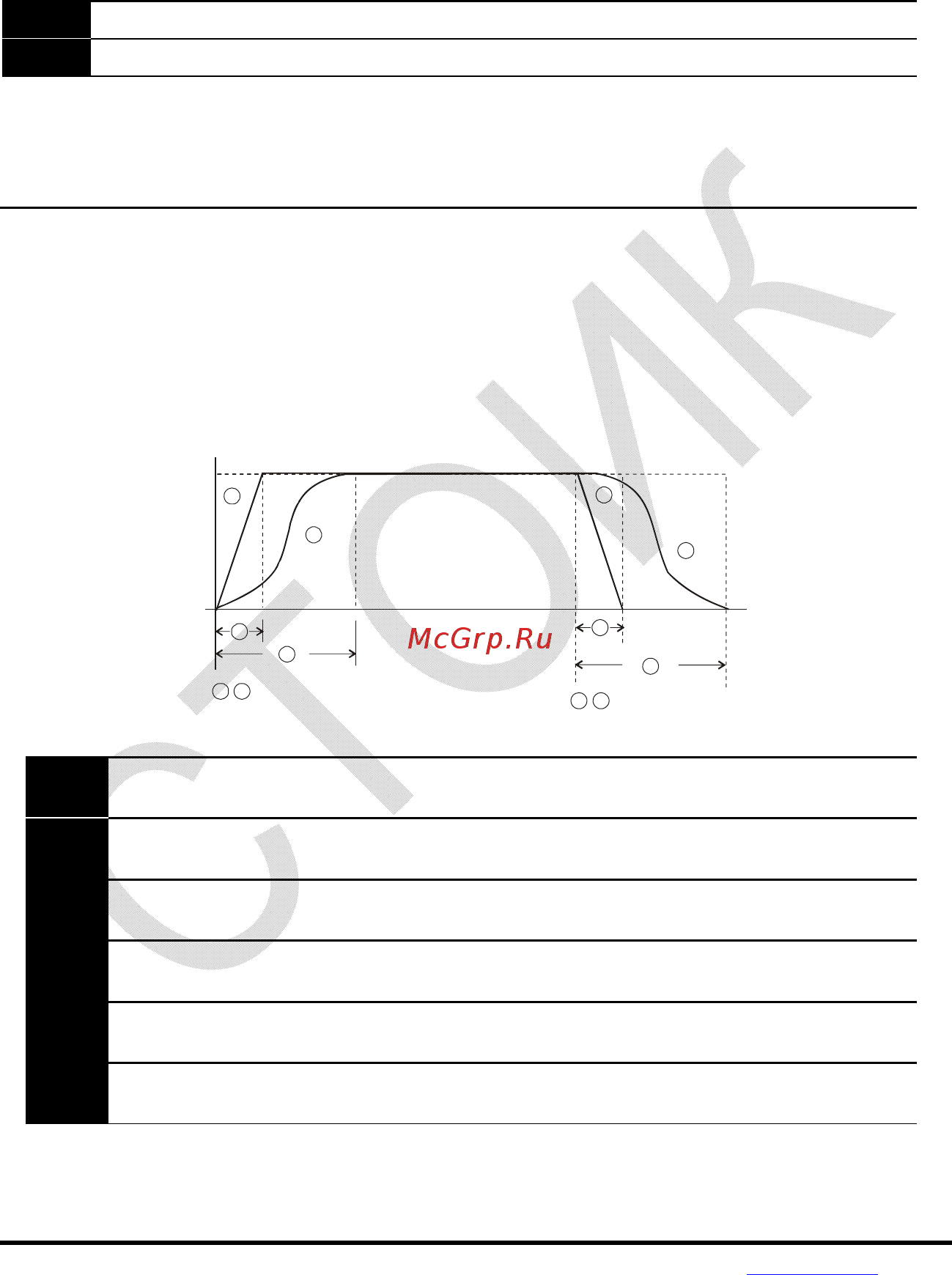

На рисунке, приведенном ниже, показано соотношение времени разгона/замедления при
отключенной и включенной функции S-образной
кривой.
Полное время разгона = Pr.01.09 + Pr.01.17 или Pr.01.11 + Pr.01.17
Полное время замедления = Pr.01.10 + Pr.01.18 или Pr.01.12 + Pr.01.18
3
1
2
4
1
3
4
2
1 2
3
4
S кривая запрещена-
S-кривая разрешена
Характеристики разгона/торможения
01.20
Задержка торможения для частоты 0 Гц функции простого
позиционирования
Дискретность: 0.01
01.21
Задержка торможения для частоты 10 Гц функции простого
позиционирования
Дискретность: 0.01
01.22
Задержка торможения для частоты 20 Гц функции простого
позиционирования
Дискретность: 0.01
01.23
Задержка торможения для частоты 30 Гц функции простого
позиционирования
Дискретность: 0.01
01.24
Задержка торможения для частоты 40 Гц функции простого
позиционирования
Дискретность: 0.01
01.25
Задержка торможения для частоты 50 Гц функции простого
позиционирования
Дискретность: 0.01
Значения 0.00 ÷ 600.00 секунд Завод. значение: 0.00
