Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 314 -

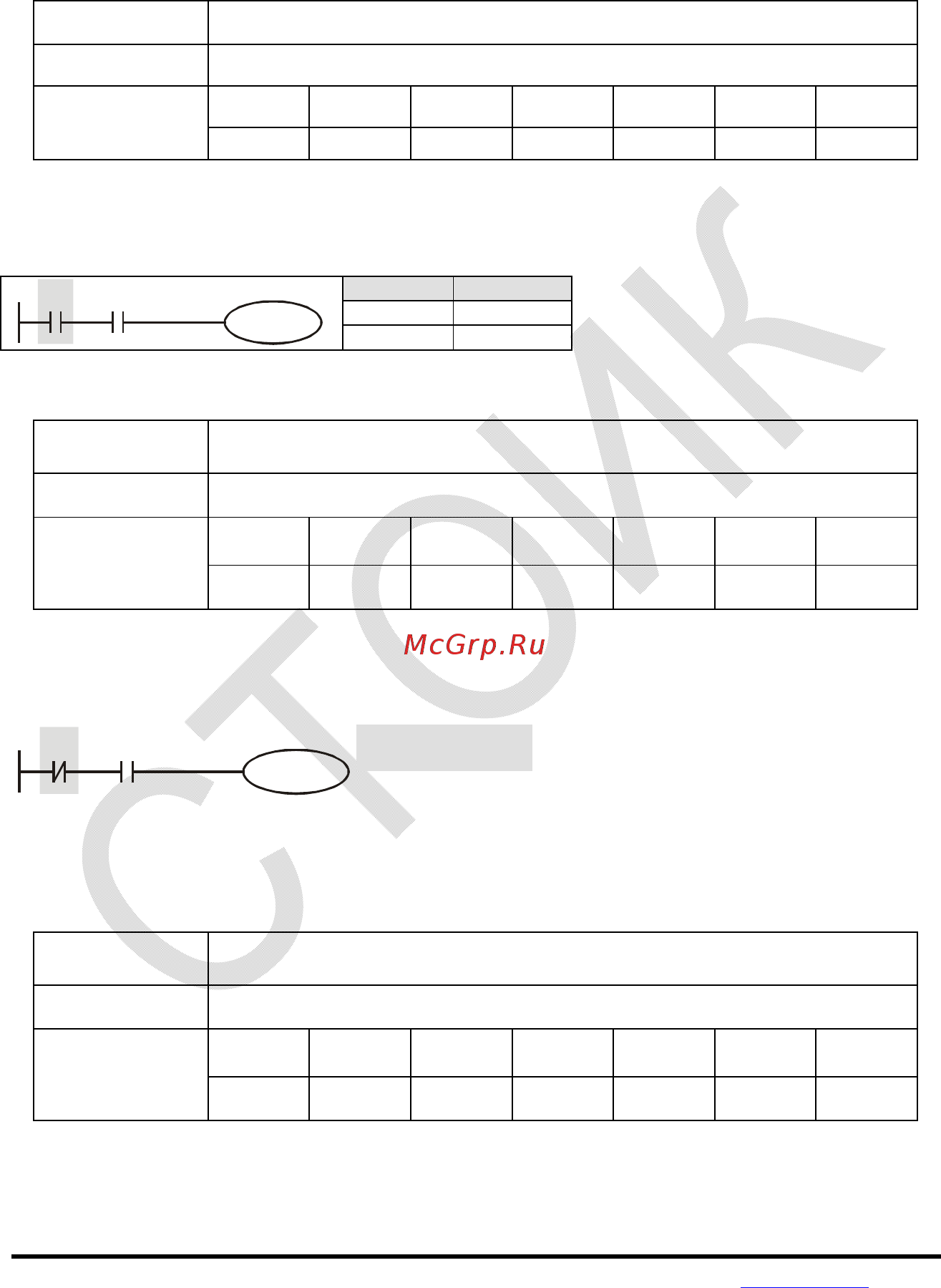

D.5.8 Описание команд
Мнемоника Функция
LD Нормально-открытый контакт
Операнд
X0~X17 Y0~Y17 M0~M159 T0~15 C0~C7 D0~D29 --
--
Описание:
Команда LD используется в качестве нормально-открытого контакта для программирования
начала логических цепочек. В контактных схемах команда всегда расположена слева и
соединяется непосредственно с шиной питания.
Пример программы:
X0 X1
Y1
LD X0
AND X1
OUT Y1
Команда "нормально-открытый контакт Х0" открывает последовательную логическую связь. Если
на входах Х0 и Х1 одновременно будет сигнал "1", тогда и выход Y1 установится в состояние "1".
Мнемоника Функция
LDI Нормально-закрытый контакт
Операнд
X0~X17 Y0~Y17 M0~M159 T0~15 C0~C7 D0~D29 --
--
Описание:
Команда LDI используется в качестве нормально-закрытого контакта для программирования
начала логических цепочек. В контактных схемах команда всегда расположена слева и
соединяется непосредственно с шиной питания.
Пример программы:
X0 X1
Y1
LDI X0
AND X1
OUT Y1
Команда "нормально-закрытый контакт Х0" открывает последовательную логическую связь. Если
на входе Х0 будет "0", а на Х1 будет сигнал "1", тогда выход Y1 установится в состояние "1".
Мнемоника Функция
AND Последовательный нормально-открытый контакт (логическое И)
Операнд
X0~X17 Y0~Y17 M0~M159 T0~15 C0~C7 D0~D29 --
--
Описание:
Команда AND используется в качестве последовательного нормально-открытого контакта для
программирования операции логического умножения (И). Команда представляет логическую
