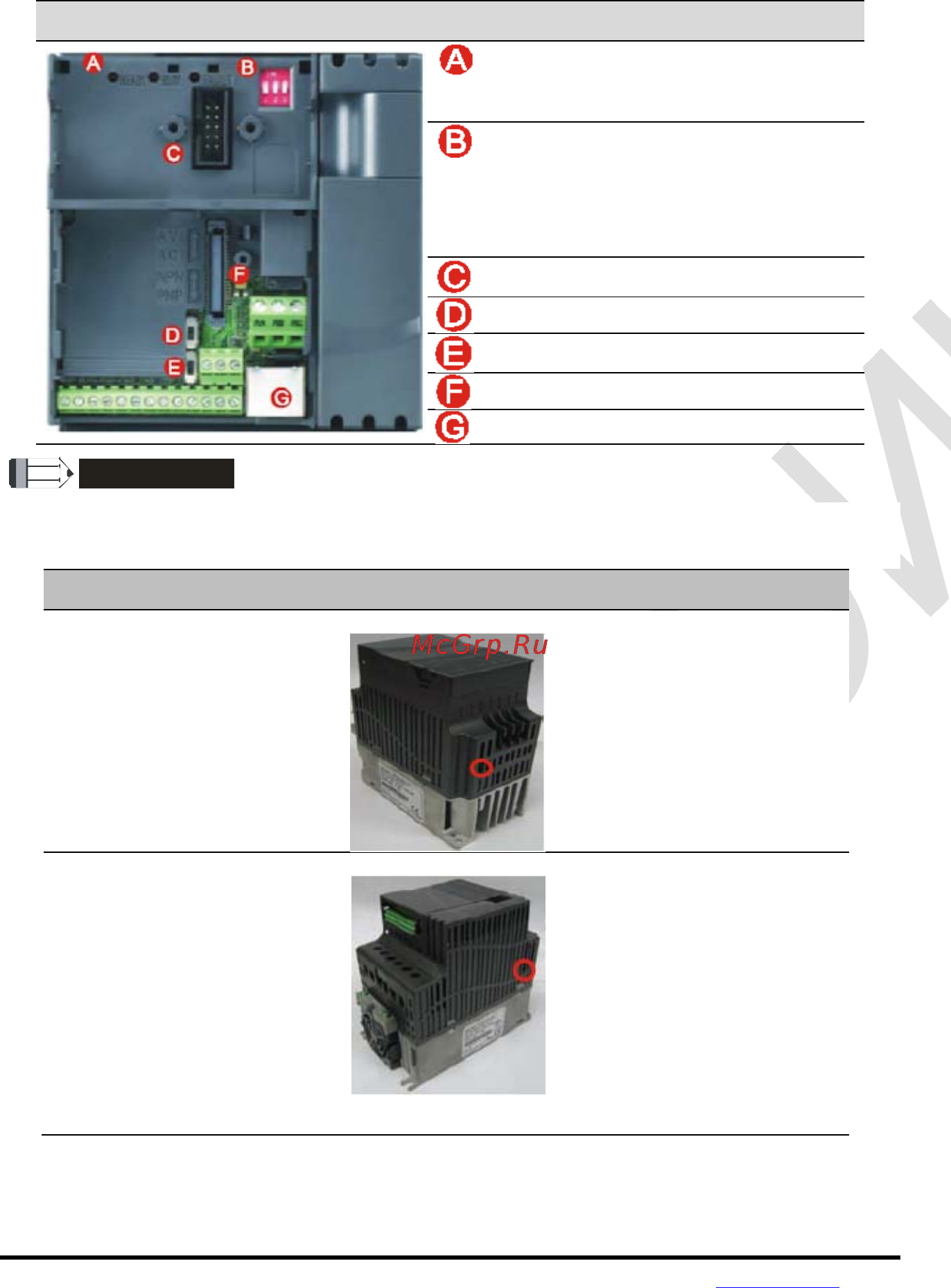

Внутренняя структура
Светодиоды:
READY: индикатор питания
RUN: индикатор состояния
FAULT: индикатор ошибки
Микропереключатели:
1. ON устанавливает 50Гц, 220(380В) в
параметрах P 01.00 … P01.02
2. ON устанавливает остановку привода на
выбеге (P02.02=1)
3. ON устанавливает источник задания частоты
ACI (P 02.00=2)
Разъем для подключения пульта KPE-LE02
Переключатель режима входа ACI: ACI/AVI2
Переключатель PNP/NPN
Порт для подключения плат расширения
Порт RS-485 (разъем RJ-45)
NOTE
Примечание
Светодиод "READY" некоторое время будет светиться после снятия с ПЧ напряжения
питания за счет заряда емкостей. Не разбирайте ПЧ и не прикасайтесь к его силовым
клеммам, пока светодиод "READY" не погаснет!
Местоположение RFI-переключателя
Типоразмер A: около терминалов (U/T1, V/T2, W/T3)
Типоразмер B: выше паспортной таблички
