Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 124 -
Пример:
Если одному из многофункциональных выходов присвоена функция 24 (параметр 03.00
или 03.01): Выход включен, если выходная частота больше частоты отпускания внешнего
тормоза (параметр 03-11); Выход выключен, если выходная частота меньше частоты
фиксации внешнего тормоза (параметр 03-12)
03.13
Индикация состояния (вкл/выкл) дискретных выходов
Значения: Параметр доступен только для чтения Завод. значение: ##
Бит 0: состояние выхода RLY
Бит 1: состояние выхода MO1
Бит 2: состояние выхода MO2/RA2
Бит 3: состояние выхода MO3/RA3
Бит 4: состояние выхода MO4/RA4
Бит 5: состояние выхода MO5/RA5
Бит 6: состояние выхода MO6/RA6
Бит 7: состояние выхода MO7/RA7
В 8-битном двоичном коде содержится информация о текущем состоянии (вкл/выкл) всех
дискретных выходов ПЧ. Значение параметра Pr.03.13 представляет собой результат
преобразования 8-битного двоичного числа в десятичное.
В базовой комплектации ПЧ параметр Pr.03.13 будет иметь только 2 разряда (бит 0 и бит
1). Соответствие битов параметра и дискретных выходов показано ниже.
1
0
Вес
Бит
0=вкл.
1=выкл.
реле 1
MO1
Пример:
Если Pr.03.13 показывает 2, значит реле 1 включено.
Значение 2 = бит 1 X 2
1

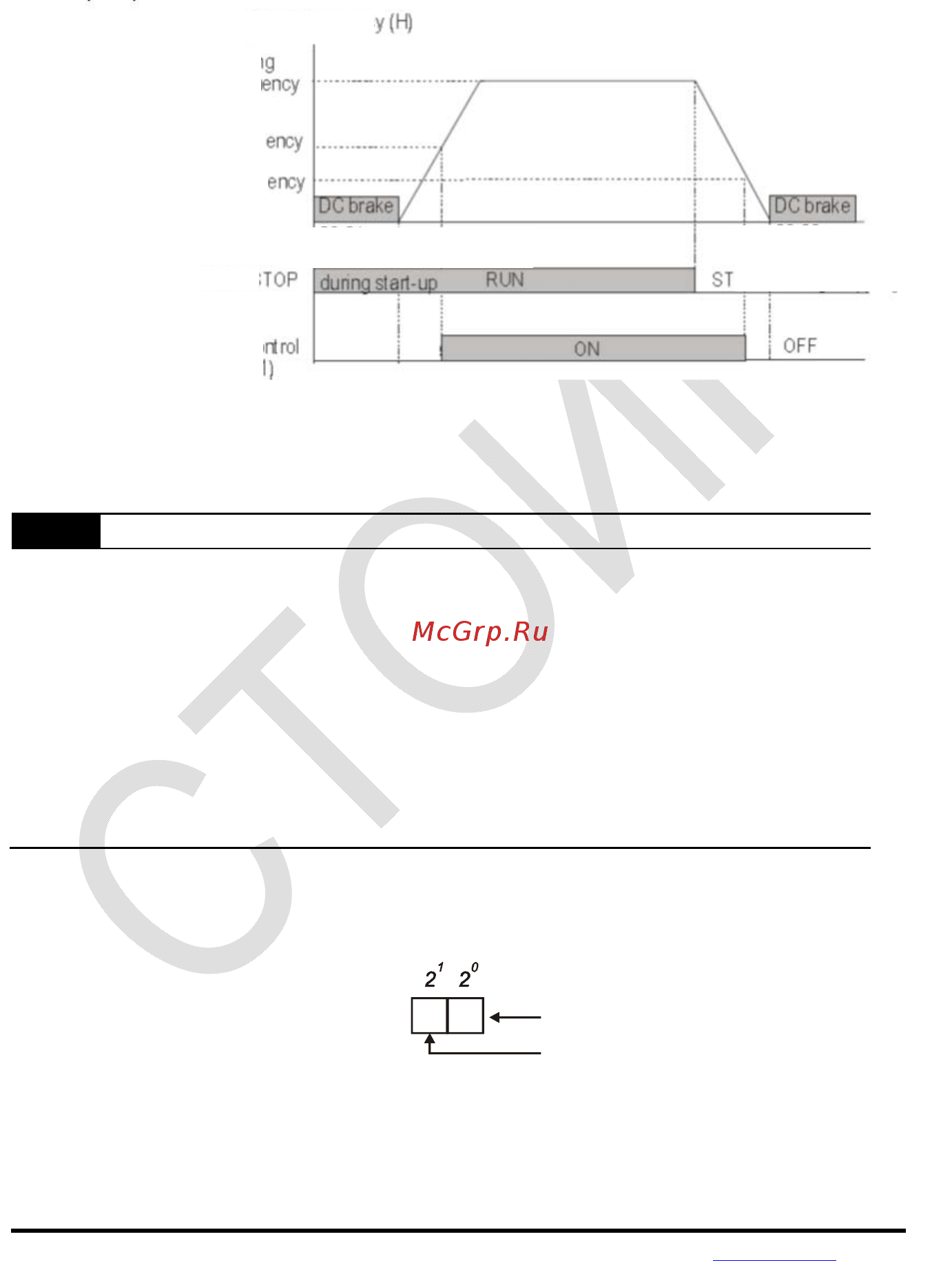

Выходная частота
Заданная частота
03.11
Частота отпускания тормоза
03.12
Частота фиксации тормоза
08.01 Время торможения пост.
током при старте
08.02 Время торможения
пост. током при остановке
Управление тормозом
(МО1=21)
Пуск/стоп
