1.2 Подготовка к установке и подключению
1.2.1 Условия окружающей среды
Условия
эксплуатации
Температура
окружающей среды: -10 ~ +50°C;
-10 ~ +40°C при плотной установке
Относительная влажность: <90%, без образования конденсата
Атмосферное давление: 86 ~ 106 кПа
Высота установки: <1000м над уровнем моря
Допустимая вибрация: 10Гц≦f≦57Гц, Амплитуда: 0.075мм
57Гц≦f≦150Гц, Ускорение: 1G
(в соответствии с IEC 60068-2-6)
Условия хранения и
транспортировки
Температура: -20°C ~ +60°C
Относительная влажность: <90%, без образования конденсата
Атмосферное давление: 86 ~ 106 кПа
Д
опустимая вибрация: В соответствии с ISTA Procedure 1A
Загрязнение
окружающей среды
Степень 2 для помещений производственного типа в соответствии с
МЭК 664

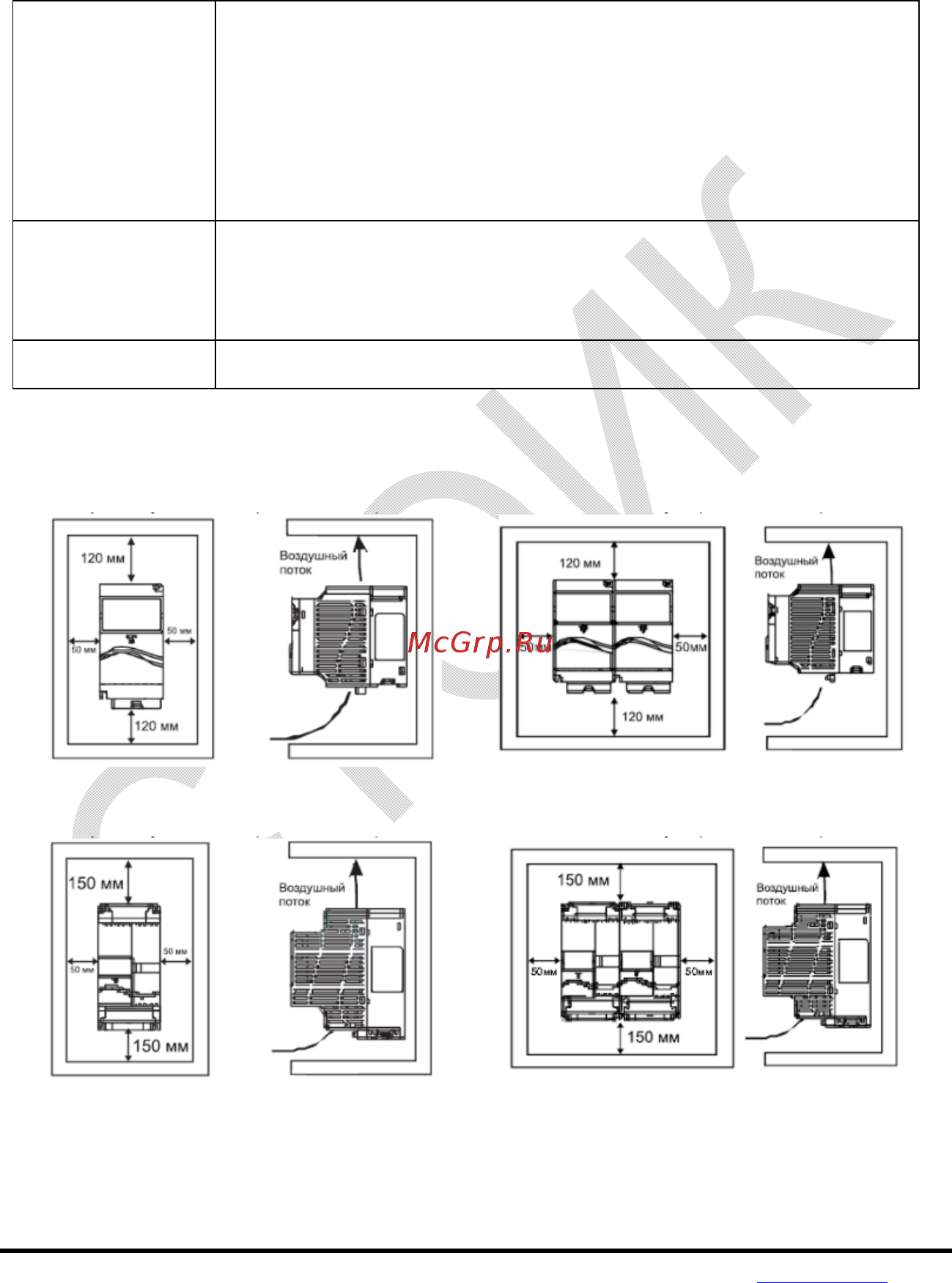

Расположение и минимальные зазоры
Типоразмер A. Установка с обеспечением допустимых зазоров.
Стандартная установка (-10 ... +50C) Установка вплотную (-10 ... +40C)
Типоразмер B, С и D. Установка с обеспечением допустимых зазоров.
Стандартная установка (-10 ... +50C) Установка вплотную (-10 ... +40C)
