Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 189 -
NOT E
Примечание

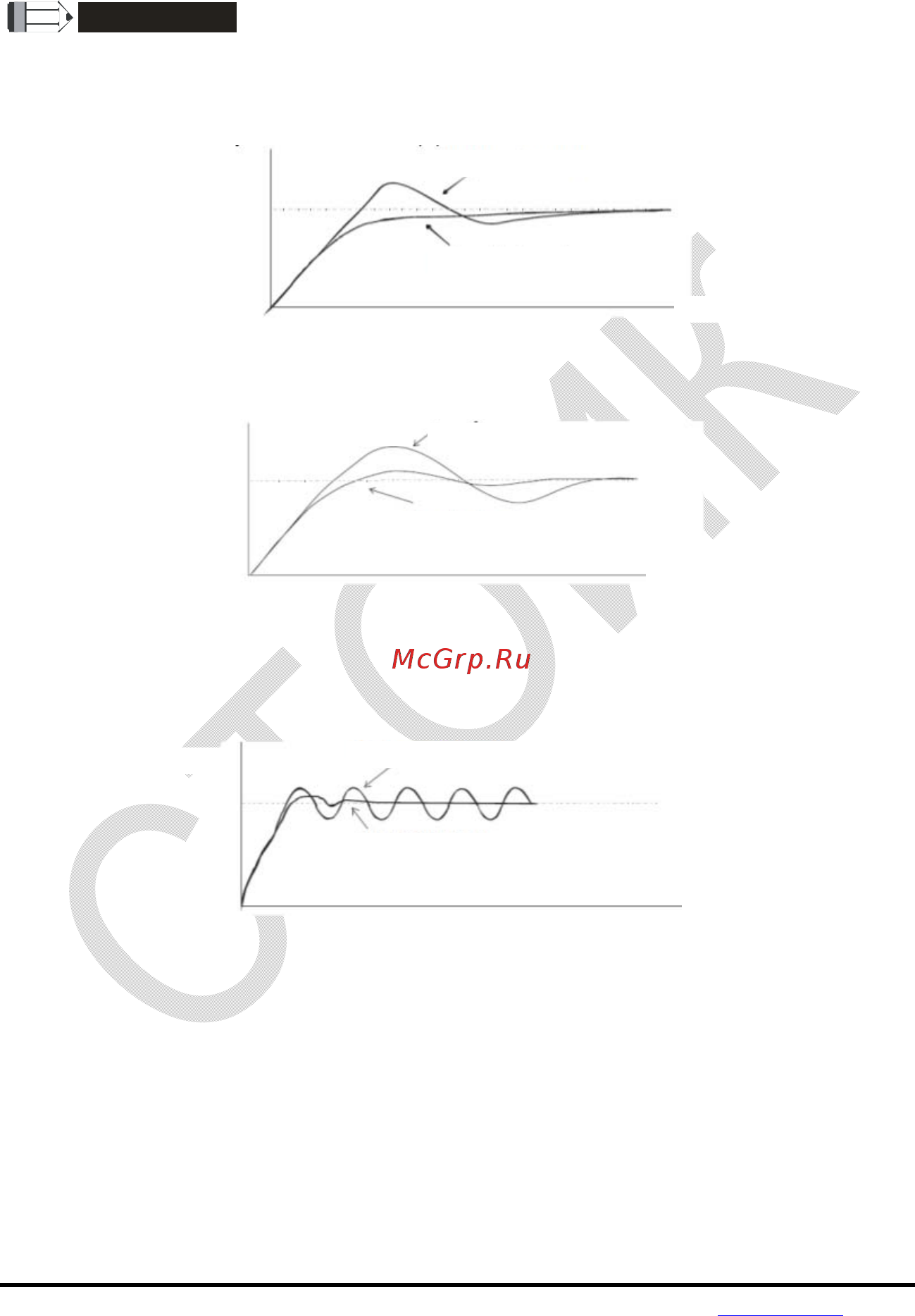

Общие замечания по настройке коэффициентов ПИД-регулятора.
Пример 1. Как настроить устойчивое управление с максимально-быстрым откликом?
Уменьшите Pr.10.03 (I) и увеличьте Pr,10.04 (D).
Пример 2. Как устранить низкочастотные колебания?
Если период колебаний больше, чем время интегрирования, увеличьте параметр Pr.10.03 (I).
Пример 3. Как устранить высокочастотные колебания?
Если период колебаний практически эквивалентен времени дифференцирования, уменьшите
параметр Pr.10.04 (D). Если Pr.10.04 (D) = 0.0, а высокочастотные колебании есть, уменьшите
Pr.10.02 (P) и увеличьте Pr.10.06.
Реакция
Время
До корректировки
После корректировки
До корректировки
После корректировки
Время
Реакция
Реакция
Время
После корректировки
До корректировки
