Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 144 -

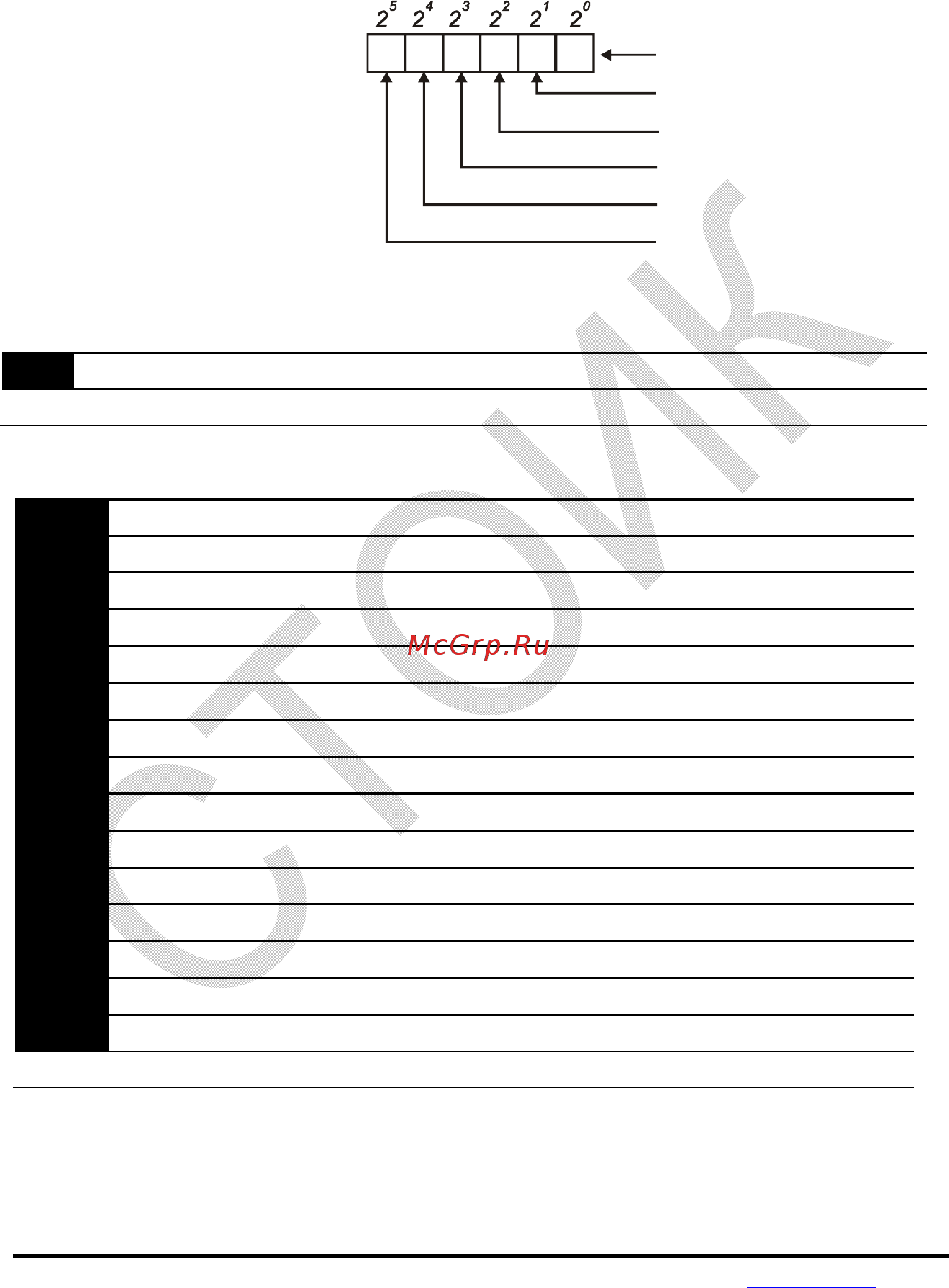

Для примера, если MI3, MI5 и MI6 должны быть включены, Pr.04.28 =
bit5X2
5
+bit4X2
4
+bit2X2
2
= 1X2
5
+1X2
4
+1X2
2
= 32+16+4=52
01011 0
Веса
Биты
0=Выкл.
1=Вкл.
MI1
MI2
MI3
MI4
MI5
MI6
Когда плата расширения дискретных входов установлена, число разрядов будет
увеличено в соответствие с типом платы расширения.
Группа 5: Параметры пошагового управления скоростью
05.00 Фиксированная частота 1 Дискретность: 0.01
05.01 Фиксированная частота 2 Дискретность: 0.01
05.02 Фиксированная частота 3 Дискретность: 0.01
05.03 Фиксированная частота 4 Дискретность: 0.01
05.04 Фиксированная частота 5 Дискретность: 0.01
05.05 Фиксированная частота 6 Дискретность: 0.01
05.06 Фиксированная частота 7 Дискретность: 0.01
05.07 Фиксированная частота 8 Дискретность: 0.01
05.08 Фиксированная частота 9 Дискретность: 0.01
05.09 Фиксированная частота 10 Дискретность: 0.01
05.10 Фиксированная частота 11 Дискретность: 0.01
05.11 Фиксированная частота 12 Дискретность: 0.01
05.12 Фиксированная частота 13 Дискретность: 0.01
05.13 Фиксированная частота 14 Дискретность: 0.01
05.14 Фиксированная частота 15 Дискретность: 0.01
Значения: 0.00 - 599.00 Гц Завод. значение: 0.00
Пользователь может задать 15 различных предустановленных частот вращения. Работа
на заданных предустановленных скоростях может осуществляться в ручном режиме (по
командам на дискретных входах) или в автоматическом режиме (по программе ПЛК).
Многофункциональные входные терминалы (см. параметры Pr.04.05 - 04.08) используются
для выбора предустановленных параметрами 5-00 … 5-14 выходных частот ПЧ.
04.29
Постоянная времени НЧ-фильтра
Дискретность: 1
Значения:
0~9999 (x2мс)
Завод. значение: 50
