Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 265 -

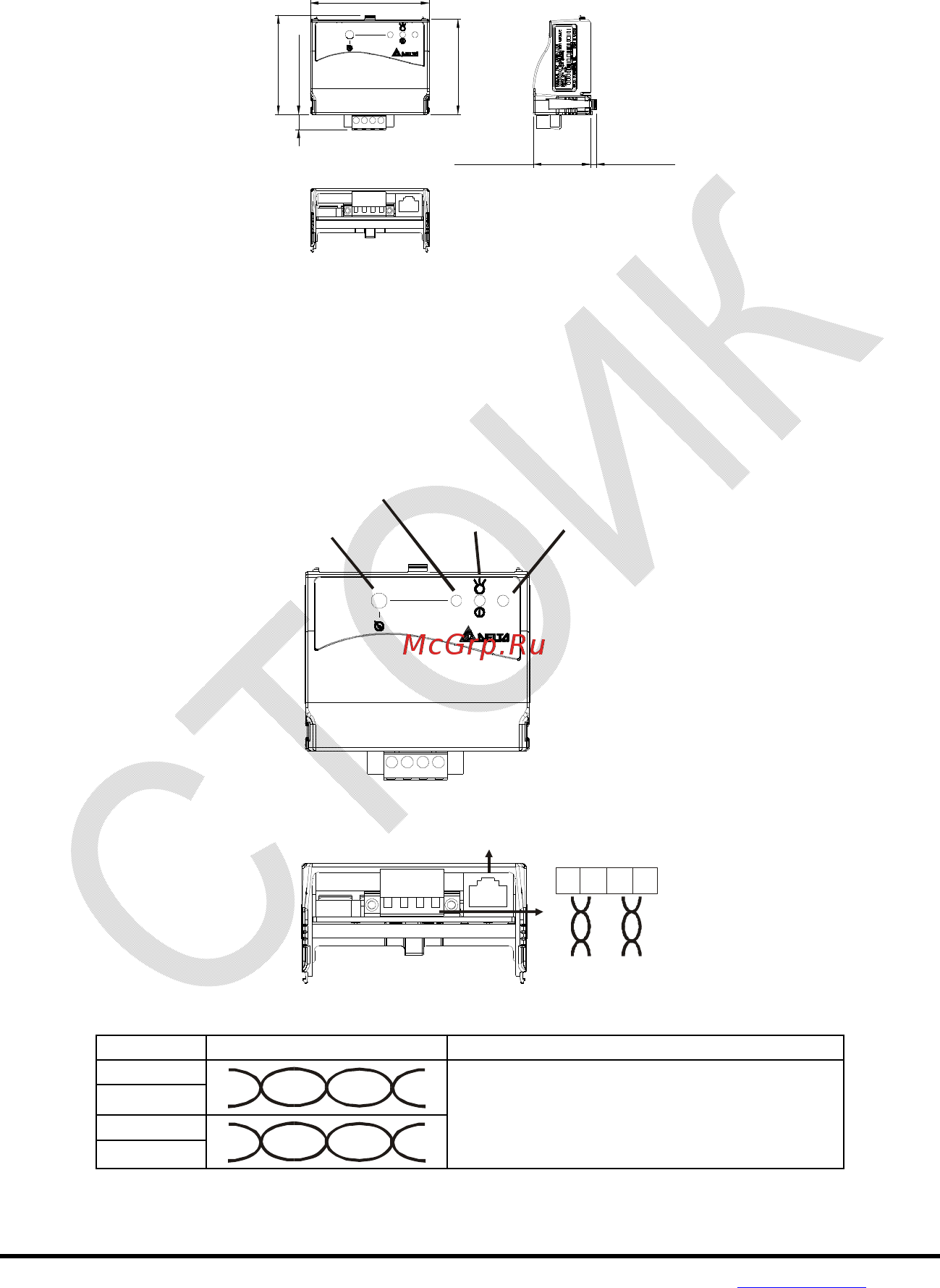

B.10.2.2 Размеры
57.3 [2.26]
72.2 [2.84]
59.7 [2.35]
9.5 [0.37]
3.5 [0.14]34.8 [1.37]
SP
CME-LW01
Ед. изм: мм (дюйм)
B.10.2.3 Спецификация
Питание: 16-30VDC, 750мВт
Коммуникация: Modbus в ASCII-формате, протокол: 9600, 7, N, 2
LonTalk: свободная топология с FTT-10A 78 Кбит/с.
LonTalk терминал: 9 клемм, сечение проводов: 28-12 AWG, длина зачистки: 7-8mm
RS-485 порт: разъем RJ-45 (8-пин)
B.10.2.4 Соединение
SP
CME-LW01
Питание LED SP LED
Служебный LED
Сервисный
пин
1: Reserved
2: E V
3: GND
4: SG-
5: SG+
6: Reserved
7: Reserved
8: Reserved
LonTalk
1
234
LonTalk
Клеммы подключения к интерфейсу LonTalk
Клемма Обозначение Описание
1
Соединение двумя витыми парами.
Терминалы 1 и 2 относятся к одной
группе, а терминалы 3 и 4 – к другой.
2
3
4
