12.22 Коэффициент усиления для аналогового выхода AO1 Дискретность: 1

Значения: 1 - 200% Завод. значение: 100

 Параметр устанавливает диапазон напряжения/тока на терминале AO1. Аналоговое

напряжение на этом выходе прямо пропорционально измеряемой величине (частота или

ток). С помощью этого параметра можно изменить масштаб выходного напряжения на

выводе AO1 по отношению к измеряемой величине. Например, если требуется чтобы

Uмакс было равно 5В, то значение параметра должно быть 50%.



Когда Pr.12.21 = 0, выходной аналоговый сигнал пропорционален выходной частоте

преобразователя. При Pr.12.22 = 100%, максимальная выходная частота привода

(Pr.01.00) соответствует аналоговому сигналу 10 VDC или 20мА.

 Когда Pr.12.21 = 1, выходной аналоговый сигнал является пропорциональным значению

выходного тока привода. При Pr.12.22 = 100%, значение 10 В DC или 20мА аналогового

сигнала соответствует 2.5 кратному значению номинального выходного тока

преобразователя.

Примечание

В качестве измерительного прибора может использоваться вольтметр. Если шкала

прибора меньше 10В, Pr. 12.22 должен быть рассчитан по следующей формуле:

Pr. 12.22 = ((Полная шкала прибора)/10) x 100%

Для примера, когда используется вольтметр со шкалой 5В, установите Pr.12.22 = 50%.

Если Pr.12.21= 0, то 5В DC будет соответствовать максимальной выходной частоте.

12.23

Режим работы для выхода AO2

Завод. значение: 0

Значения: 0 AVO2 (аналоговый сигнал по напряжению)

1 ACO2 (аналоговый сигнал по току 0.0 ~ 20.0mA)

2 ACO2 (аналоговый сигнал по току 4.0 ~ 20.0mA)

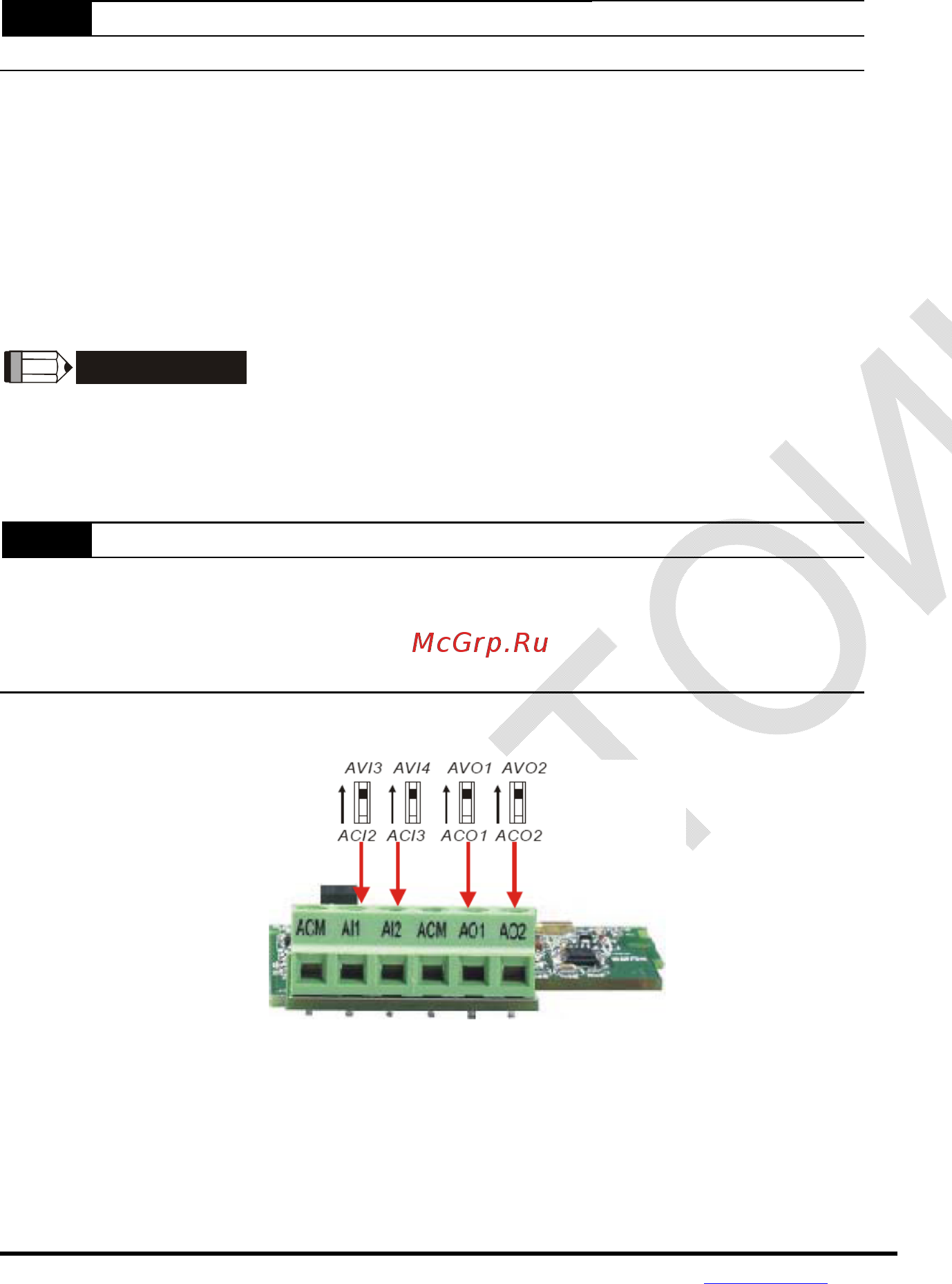

 Вместо выбора в данном параметре режима работы аналоговых выходов плат

расширения, можно использовать соответствующие микропереключатели, расположенные

на плате расширения.
