Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 45 -
2.4 Клеммы управления

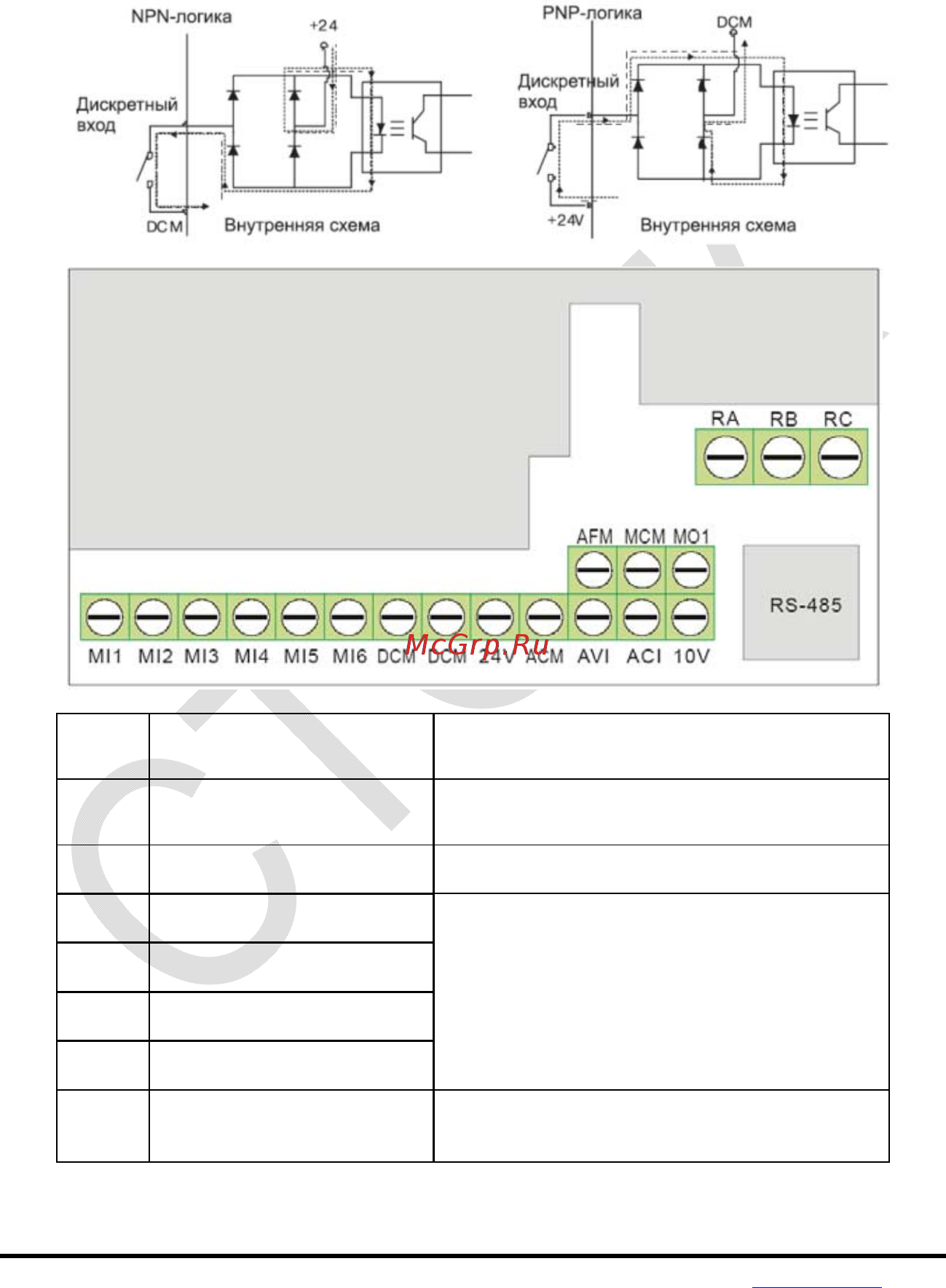

Схемы подключения дискретных входов для NPN- и PNP-режима (ток управления 6мА.)
Расположение управляющих клемм
Назначение управляющих клемм
Обозна-
чение
Назначение
Заводская установка (NPN-режим)
ВКЛ: вход замкнут на DCM
MI1
Пуск в прямом
направлении / Стоп
ВКЛ: Пуск в прямом направлении
ВЫКЛ: Стоп с заданным замедлением
MI2
Пуск в обратном
направлении / Стоп
ВКЛ: Пуск в обратном направлении
ВЫКЛ: Стоп с заданным замедлением
MI3
Многофункциональный
вход 3
См. параметры Pr.04.05 - Pr.04.08
программирования многофункциональных
дискретных входов.
ВКЛ: ток управления 6мА.
ВЫКЛ: ток утечки менее 10мкА.
MI4
Многофункциональный
вход 4
MI5
Многофункциональный
вход 5
MI6
Многофункциональный
вход 6
+24V
Внутренний источник
питания
+24В постоянного тока/120мА, используется в
качестве "общего" дискретных входов для
PNP-режима.
