![Delta Electronics VFD004E21T [29/342] Рисунок 1 схема для моделей](/img/pdf.png)
Delta Electronics VFD004E21T [29/342] Рисунок 1 схема для моделей
![Delta Electronics VFD055E43A [29/342] Рисунок 1 схема для моделей](/views2/1474617/page29/bg1d.png)
Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 29 -
AVI
ACI
ACM
4~20мA
+ 10V
5K
3
2
1
источник питания
+10В 3мA
Задание
0...10В 47K
Общий для аналоговых
входов
E
Силовые клеммы
Клеммы управления Экранированный кабель
Sw1
NPN
PNP
Заводская
установка:
NPN-режим
E
R(L1)
S(L2)
Предохранители/Автомат защиты
SA
OFF
ON
MC
MC
RB
RC
Схема для выключения
питания при
срабатывании
защиты
R(L1)
S(L2)
E
Многофункциональный
аналоговый выход
0~10 DCВ
U(T1)
V(T2)
W(T3)
3 ф.~
AFM
ACM
RA
RB
RC
Двигатель
48В 50мADC
Программируемый выход
с открытым коллектором
E
E
Программируемый
релейный выход
(см. раздел 2.4 Клеммы
управления)
MO1
MCM
MI1
MI2
MI3
MI4
MI6
MI5
DCM
+ 24V
Вперед/Стоп
Реверс/Стоп
№ скорости, бит0
№ скорости, бит1
№ скорости, бит2
№ скорости, бит3
Общий для дискр. входов
Заводская
установка
8
1
+
-
Порт RS-485
разъем RJ 45
1: не используется
2: EV ("+"питание)
5: SG+
6:
7:
8:
3: GND
4: SG-
не используется
не используется
EV ("+"питание)
Sw2
AVI
ACI
Заводск. установка:
ACI-режим
ACI/AVI переключатель.
Когда выбран AVI,
он индицируется как AV I 2
Тормоз.
модуль
Тормозной резистор
(опция)
Программируемые дискретные входы
ист. пит.
Аналоговые входы
Контактор

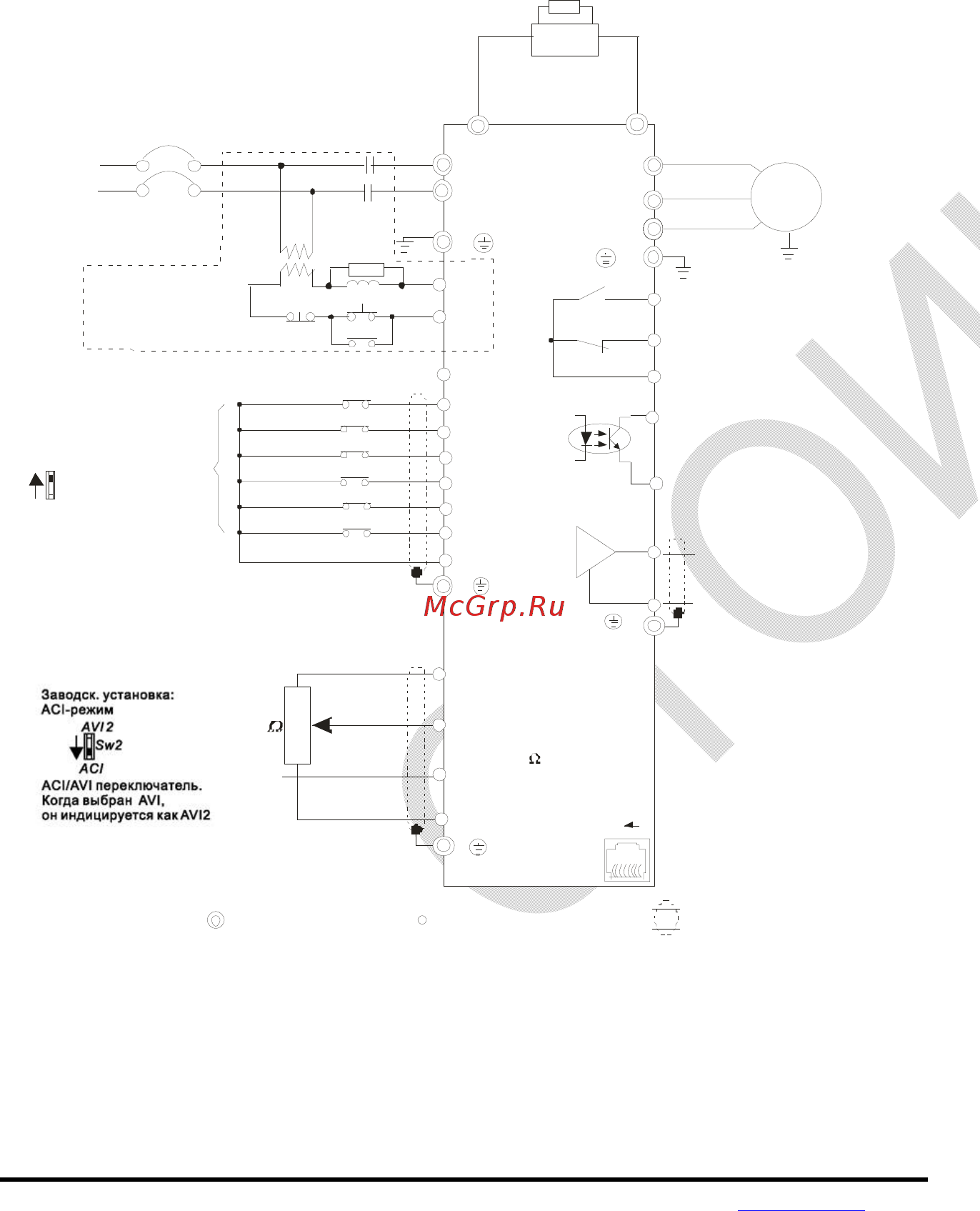

Рисунок 1. Схема для моделей
,
VFD002E11A/21A, VFD004E11A/21A, VFD007E21A, VFD002E11C/21C, VFD04E11C/21C
VFD007E21C, VFD002E11P/21P,VFD004E11P/21P VFD007E21P
(опция)
Клеммы DCM и ACM являются общими для управляющих цепей и не должны заземляться!
Назначение контактов в разъеме RJ-45 в моделях VFD*E*C см. ниже.
