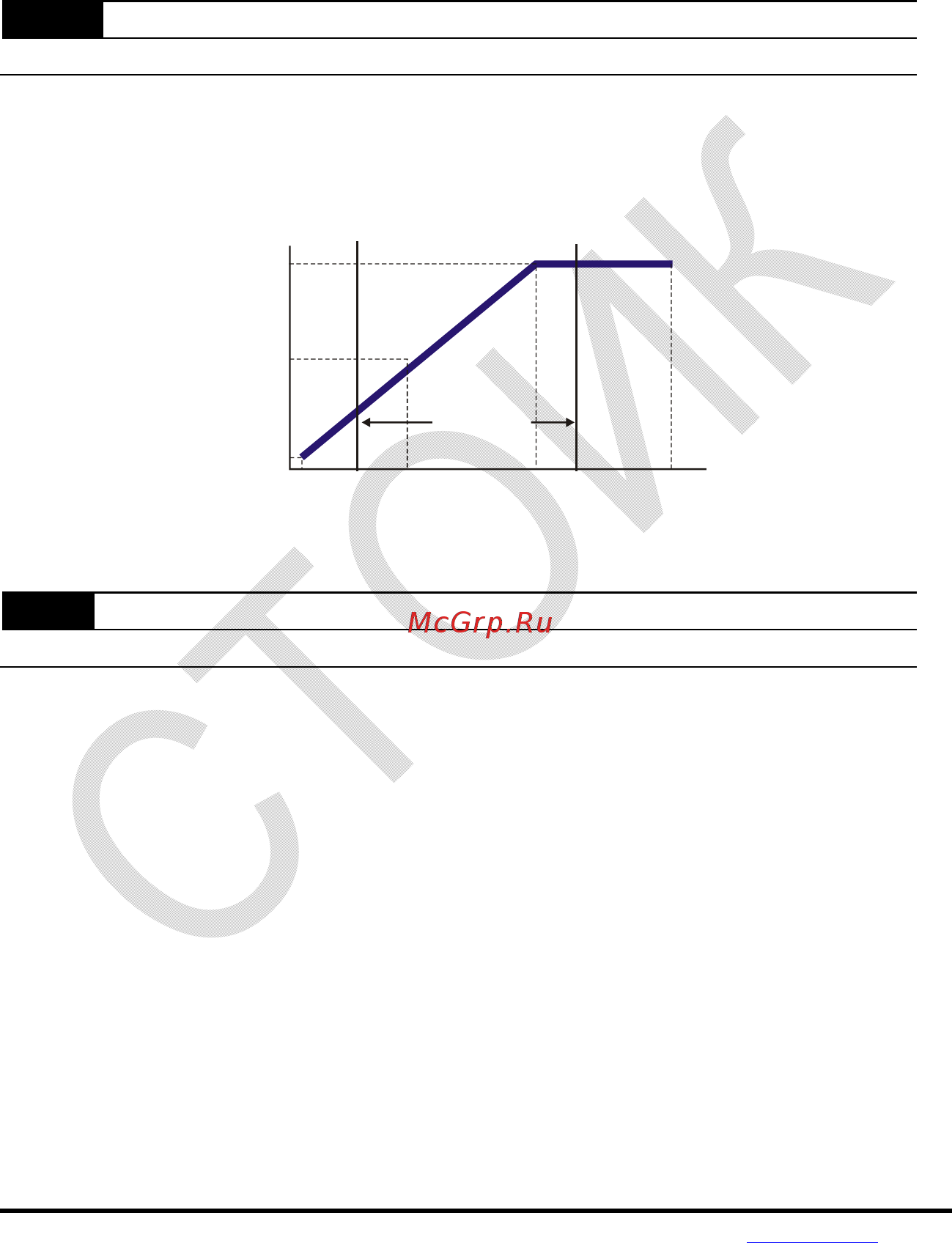

Delta Electronics VFD004E21T [100/342] Типовая зависимость v f
![Delta Electronics VFD004E21T [100/342] Типовая зависимость v f](/views2/1474617/page100/bg64.png)
Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 100 -
Этот параметр определяет минимальное выходное напряжение ПЧ. Значение этого
напряжения должно устанавливаться ≤ Vmid (Pr.01-04)..
При установке параметров Pr.01.01 - Pr.01.06 должны соблюдаться следующие условия
Pr.01.02 Pr.01.04 Pr.01.06 и Pr.01.01 Pr.01.03 Pr.01.05.
01.07 Верхний предел выходной частоты Дискретность: 0.1
Значения: 0.1 - 120.0% Завод. значение: 110.0
Этот параметр позволяет ограничить выходную частоту ПЧ сверху. Он должен быть
больше нижнего ограничения выходной частоты (Pr. 01-08). Максимальная выходная
частота (Pr. 01-00) принимается за 100%.
Значение верхнего ограничения выходной частоты = (Pr.01.00 * Pr.01.07)/100.
01.05 01.03 01.01
01.06
01.04
01.02
01.00
01.0701.08
Тип
о
в
а
я
за
ви
с
им
ос
ть V
/
f
Выходное
напряжение
Выходная
частота
Нижняя граница
выходной частоты
Верхняя граница
выходной частоты
Ограничение
выходной
частоты
Средняя
частота
Макс.
частота
Макс.
напряжение
Среднее
напряжение
Миним.
напряжение
Миним.
частота
Номинальная
частота
01.08
Нижний предел выходной частоты
Дискретность: 0.1
Значения: 0.0 - 100.0% Завод. значение: 0.0
Этот параметр позволяет ограничить выходную частоту ПЧ снизу. Он должен быть
меньше верхнего ограничения выходной частоты (Pr. 01-07).
Значение верхнего ограничения выходной частоты = (Pr.01.00 * Pr.01.08) /100.
Верхнее/нижнее ограничение должно обеспечивать защиту от повреждения двигателя в
случае неправильной установки максимальной и минимальной частот. Реальная выходная
частота ПЧ будет находиться в пределах верхнего и
нижнего ограничений, не зависимо от
заданной частоты.
Если верхний предел выходной частоты 50Гц, а максимальная частота 60Гц, выходная
частота не сможет подняться выше 50Гц.
Если нижний предел выходной частоты 10Гц, а минимальная частота (Pr.01.05) 1.0Гц, то
при задании частоты в промежутке 1.0-10Гц на выходе будет 10Гц.
