Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 260 -
Окружающая среда Применение внутри помещения, без наличия
пыли и агрессивных сред
Входы/выходы
Клемма Описание
Аналоговый ход AUI для задания
частоты
Двухполярный аналоговый вход по напряжению
Импеданс: 100kΩ
Диапазон: -10~+10VDC=0~Макс. вых. частота
(Pr.01-00)
DCM Общая дискретных входов, для режима NPN
-10V Источник питания потенциометра для аналогового
задания частоты: -10Vdc 10мA

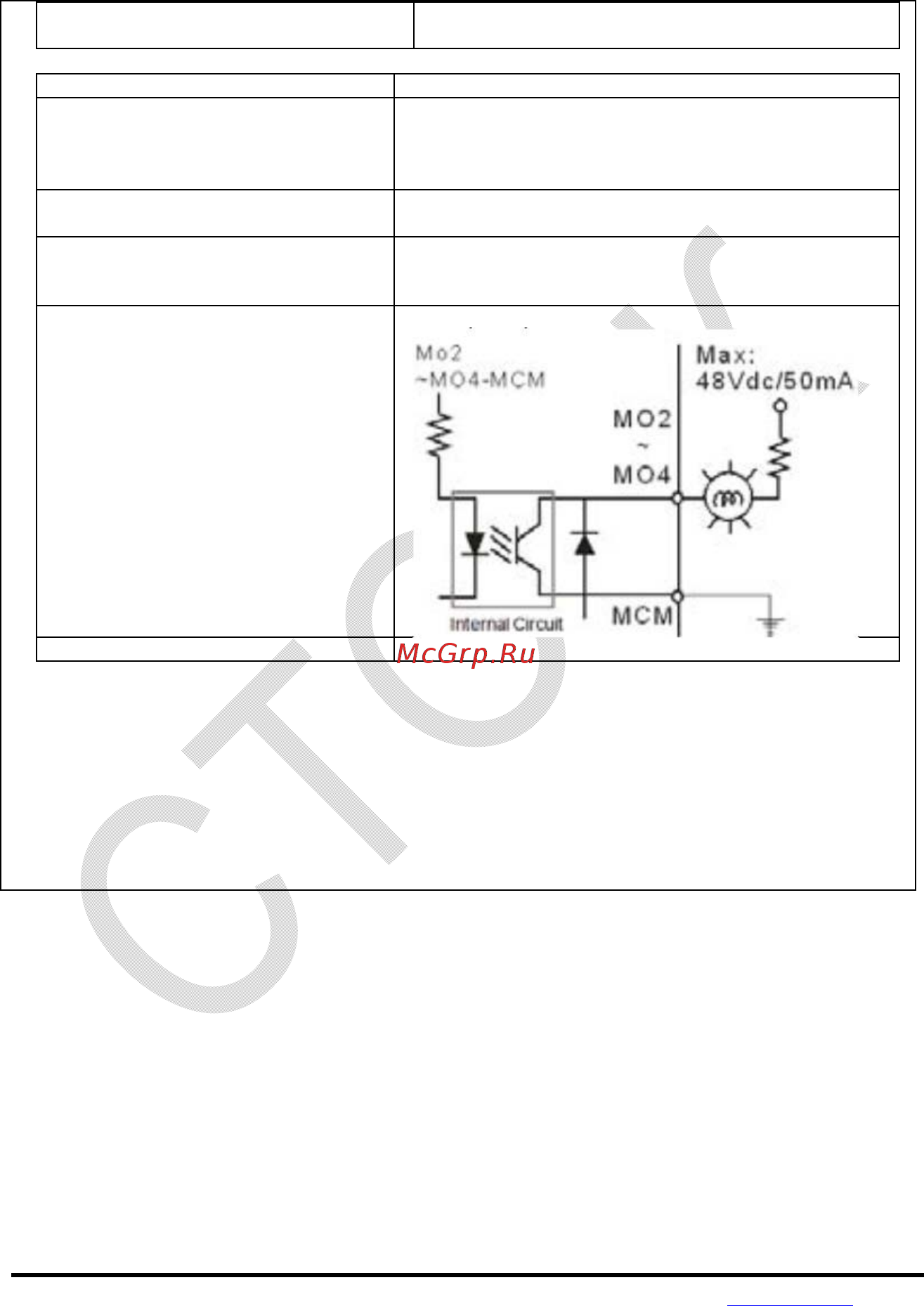

Дискретный выход MO2 (оптопара)
Дискретный выход MO3 (оптопара)
Дискретный выход MO4 (оптопара)
См. параметр Pr.11.00~Pr.11.02
MCM Общая дискретных выходов
Предупреждения:
- Рекомендуется использовать плавкие предохранители для защиты выходов платы от
перегрузки и короткого замыкания.
- Рекомендуется использовать экранированные провода с заземлением экрана.
- Концы проводов должны быть облужены или иметь кабельные наконечники.
- Прокладывайте сигнальные провода отдельно от силовых кабелей (моторных, питания и
т.п.) на расстоянии не менее 15 см. Пересечение
сигнальных и силовых кабелей проводите
под прямым углом.
- Эксплуатируйте ПЧ с платой расширения только в соответствии с тех. требованиями
производителя.
