Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 17 -

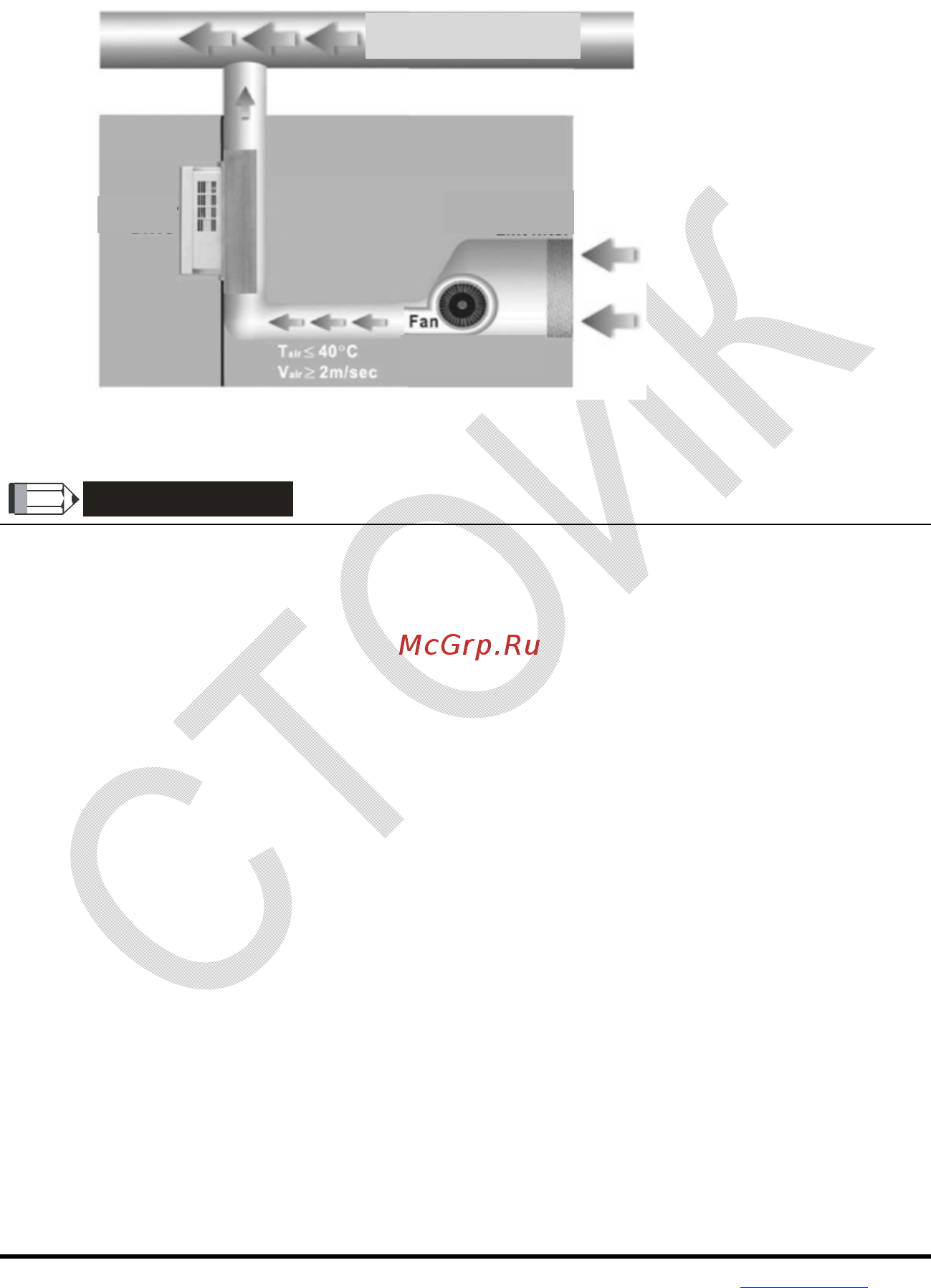

Установка VFD-E-P с подключением его к внешней системе вентиляции.
NOTE
Предостережение!
1. Невыполнение условий эксплуатации, хранения и транспортировки может привести к
поломке преобразователя.
2. Во избежание утраты гарантии необходимо соблюдать условия окружающей среды и
требования к установке!
3. Для обеспечения нормального охлаждения преобразователя его необходимо
установить в вертикальном положении и надежно закрепить винтами или болтами.
Кроме того, обеспечьте достаточно свободного места вокруг преобразователя.
4. Не устанавливайте ПЧ на деревянных конструкциях или вблизи легковоспламеня-
емых веществ, так как преобразователь может сильно нагреваться (до 90°C).
5. Необходимо избегать воздействия агрессивных газов и паров, жидкостей, попада-
ния внутрь ПЧ пыли, токопроводящих частиц, хлопкового волокна и т.д. Для этого
рекомендуется установка ПЧ в защитные оболочки (шкафы) или аналогичные
закрытые
рабочие пространства со степенью защиты, обеспечивающей требуемые
условия эксплуатации.
6. При установке преобразователя в шкаф имейте в виду, что температурой
окружающей среды для преобразователя будет являться температура воздуха
внутри шкафа. Если шкаф не предусматривает вентиляционных отверстий для
свободного конвективного движения воздуха или не имеет принудительного
охлаждения, то размер шкафа и его
компоновка определяются исходя из
обеспечения допустимого теплового режима эксплуатации ПЧ. Методика расчета
Шкаф
ПЧ
Фильтр
Вентилято
р
Система вытяжки
Температура в воздуховоде <40
0
С
Скорость воздуха >2м/с
Требования к пользовательскому
радиатору:
1. Плоскостность установочной
поверхности < 0.1мм
2. Шероховатость установочной
поверхности <6мкм
3. Толщина теплопроводящей
пасты: 10 – 12 мкм
4. Момент затяжки крепежных
винтов: 16кгс-см
5. Рекомендуемая температура <
80
0
C
