Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 18 -
геометрии шкафа имеется у Поставщика.
7. Когда в одном шкафу установлены два или более преобразователя, горизонтальное
расстояние между ними должно быть не менее 50 мм. Если они устанавливаются
вплотную друг к другу, не эксплуатируйте их при температуре свыше 40°С.
8. Расстояния, показанное на рисунке – это минимально допустимые расстояния.
Поскольку охлаждающие вентиляторы в оборудовании
с воздушным охлаждением
расположены на верхней или нижней поверхности, оставьте как можно больше места
сверху и снизу, чтобы обеспечить свободный ток воздуха. При неверной установке
ПЧ температура вокруг преобразователей будет повышаться, уменьшая
эффективность охлаждения.

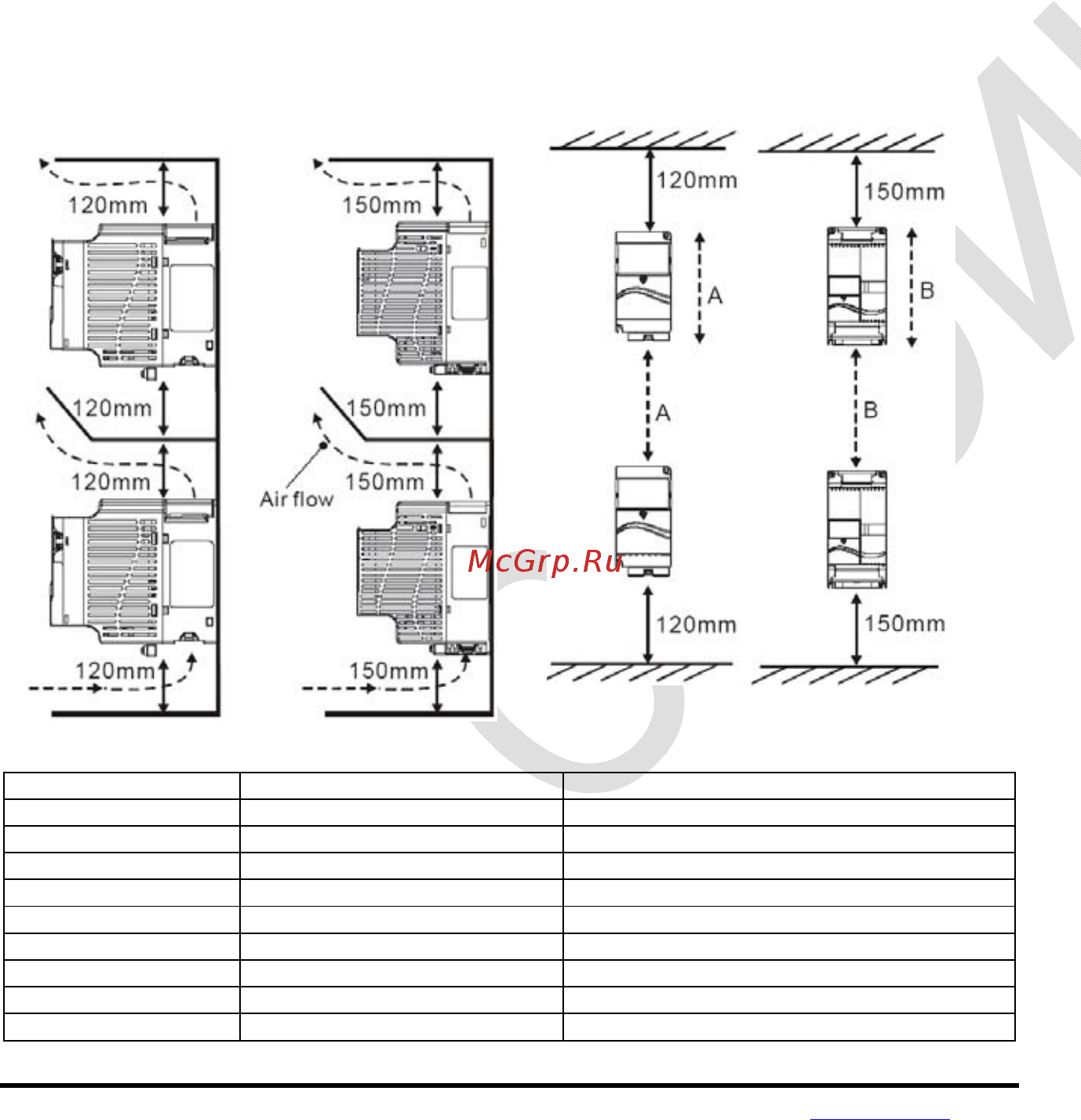

Установка с металлическим разделителем
типоразмер А типоразмеры В, С и D
Установка без металлического разделителя
типоразмер А типоразмеры В, С и D
Модели, 1ф 110В Рассеиваемая мощность, Вт Воздушный поток, х 0,0283 куб. м/мин
VFD002E11A/C/T 22 Естественное охлаждение
VFD004E11A/C/T 33 Естественное охлаждение
VFD007E11A 54 14
VFD002E11P 22 -
VFD004E11P 33 -
Модели, 1ф 230В
VFD002E21A/C/T 22 Естественное охлаждение
VFD004E21A/C/T 34 Естественное охлаждение
