Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 186 -

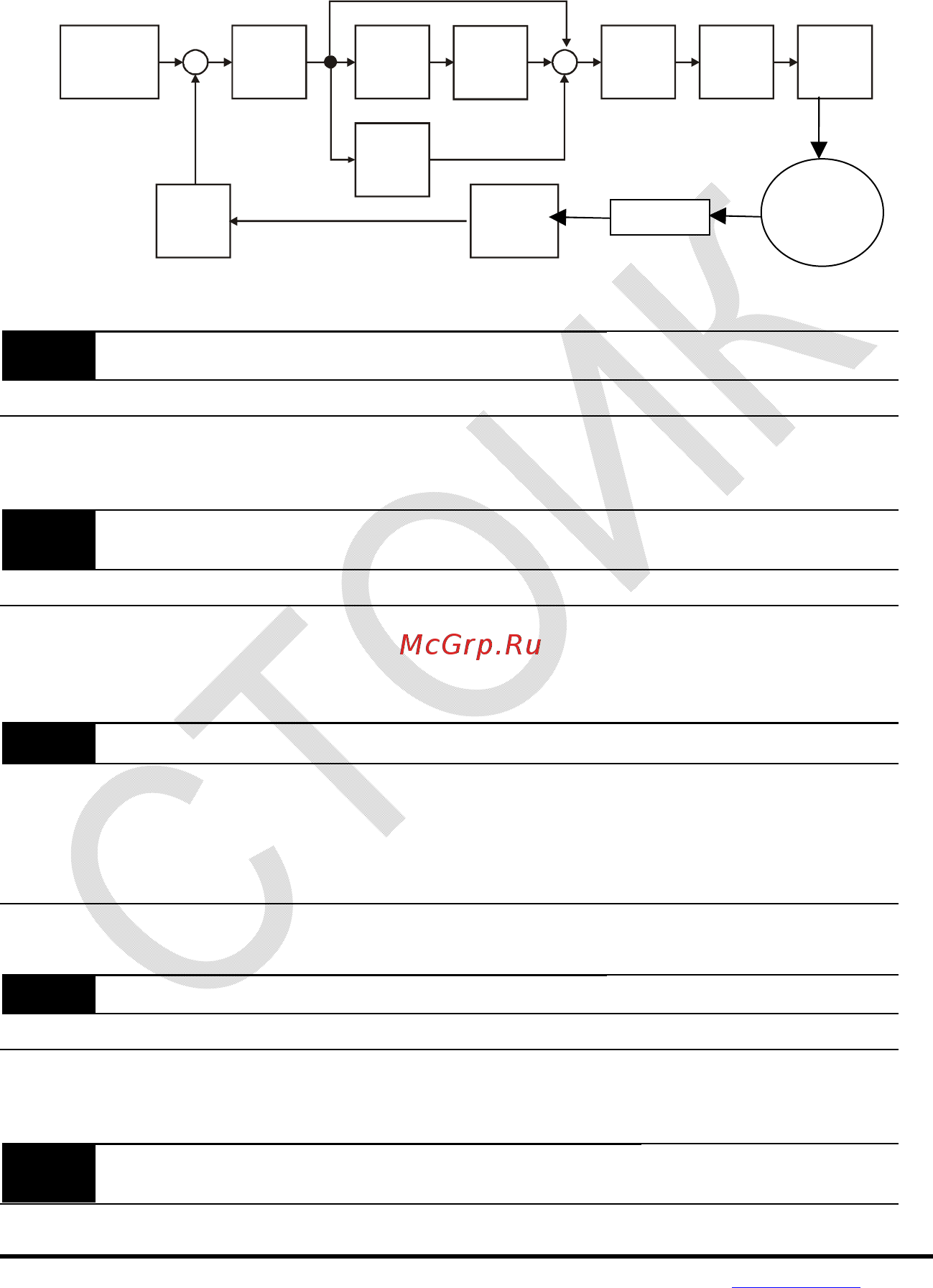

Блок-схема ПИД-регулятора:
P
10.02
I
10.03
D
10.04
10.05
10.10
10.07
10.06
10.01
+
‐
+
+
+
Сигнал
задания
Коэф.
усиления
Сигнал
обр. связи
Огранич.
интегрир.
Огранич.
вых.
частоты
Цифровой
фильтр
Команда
задания
вых.
частоты
10.00
10.07
Ограничение выходной частоты при ПИД-
регулировании
Дискретность: 1
Значения: 0 - 110 % Завод. значение: 100
Этот параметр задает предел максимальной выходной частоты ПЧ при ПИД-
регулировании. Ограничение вых. частоты = макс. выходная частота (Pr.01.00) X Pr.10.07
%.
10.08
Допустимое время работы с ошибочным сигналом
обратной связи
Дискретность: 0.1
Значения: 0.0 - 3600 сек (0.0 = выкл.) Завод. значение: 60.0
Это время, по истечении которого, при обнаружении аварийно малого или при отсутствии
сигнала обратной связи, произойдет событие, запрограммированное в Pr.10.09.
Если значение параметра = 0.0, система не будет контролировать сбои в передаче
сигнала обратной связи.
10.09 Реакция на ошибку в передаче сигнала обратной связи (для ПИД)
Завод. значение: 0
Значения: 0 Предупреждение и остановка с замедлением
1 Предупреждение и остановка на выбеге
2 Предупреждение и продолжение работы
Пользователь задает действия ПЧ на отсутствие аналогового сигнала обратной связи при
работе с ПИД-регулятором.
10.10
Коэффициент усиления сигнала обратной связи
Дискретность: 0.1
Значения: 0.0 - 10.0 Завод. значение: 1.0
Этот параметр масштабирует сигнал обратной связи и позволяет согласовать заданное и
измеренное значения частоты в соответствие с типом подключенного датчика . См. блок-
схему ПИД-регулятора (Pr.10.06.)
10.11
Фиксированная уставка сигнала задания для ПИД-
регулятора
Дискретность: 0.01
Дв-ль
Энкодер
