Delta Electronics VFD004E21T [24/342] Примечание
![Delta Electronics VFD004E21T [24/342] Примечание](/views2/1474617/page24/bg18.png)
Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 24 -

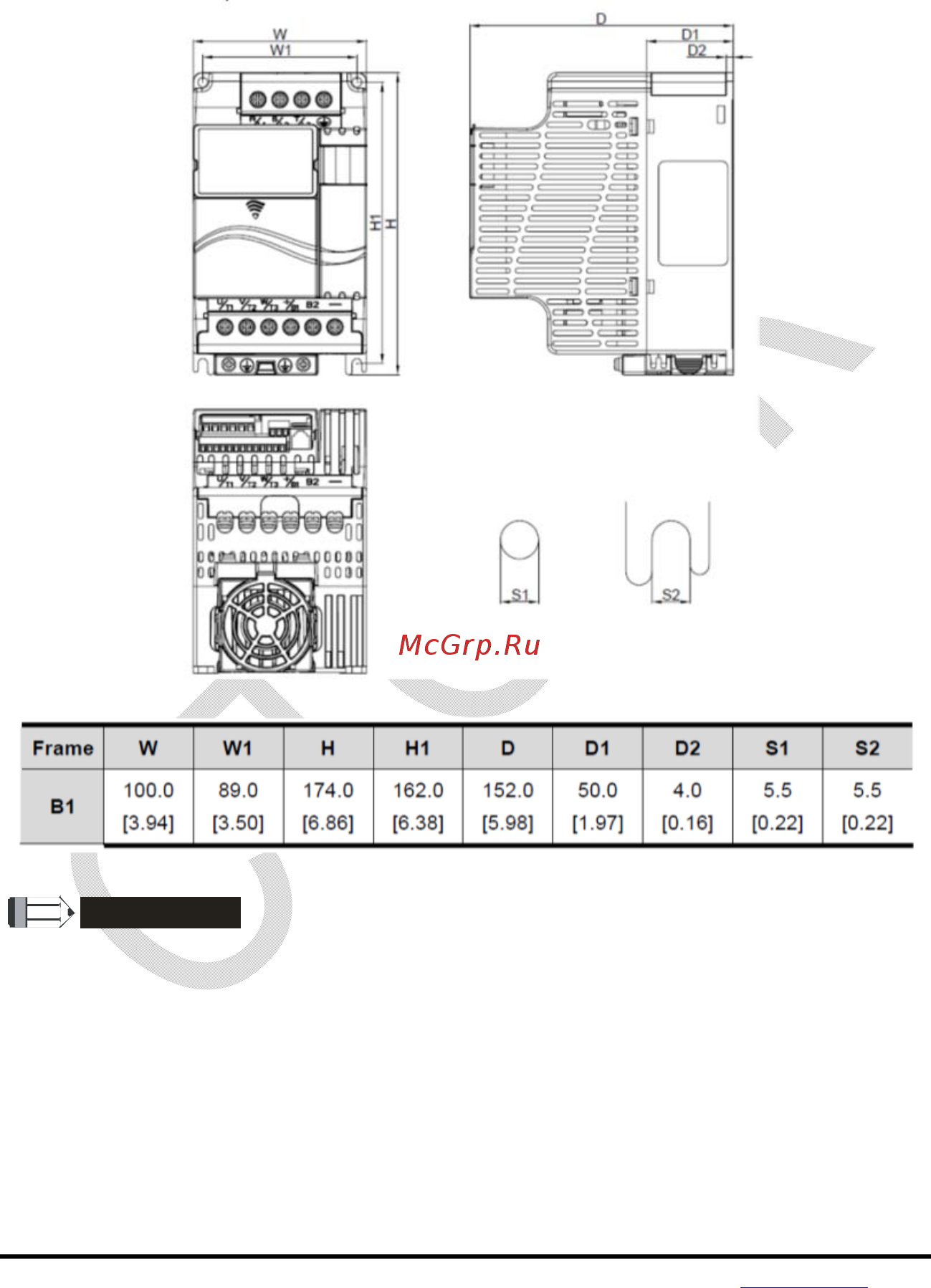

Типоразмер B (Frame B)
NOT E
Примечание
Типоразмер B (Frame B): VFD007E11A, VFD015E21A, VFD022E21A/23A/43A, VFD037E23A/43A
VFD007E11C, VFD022E21C/23C/43C, VFD037E23C/43C.
