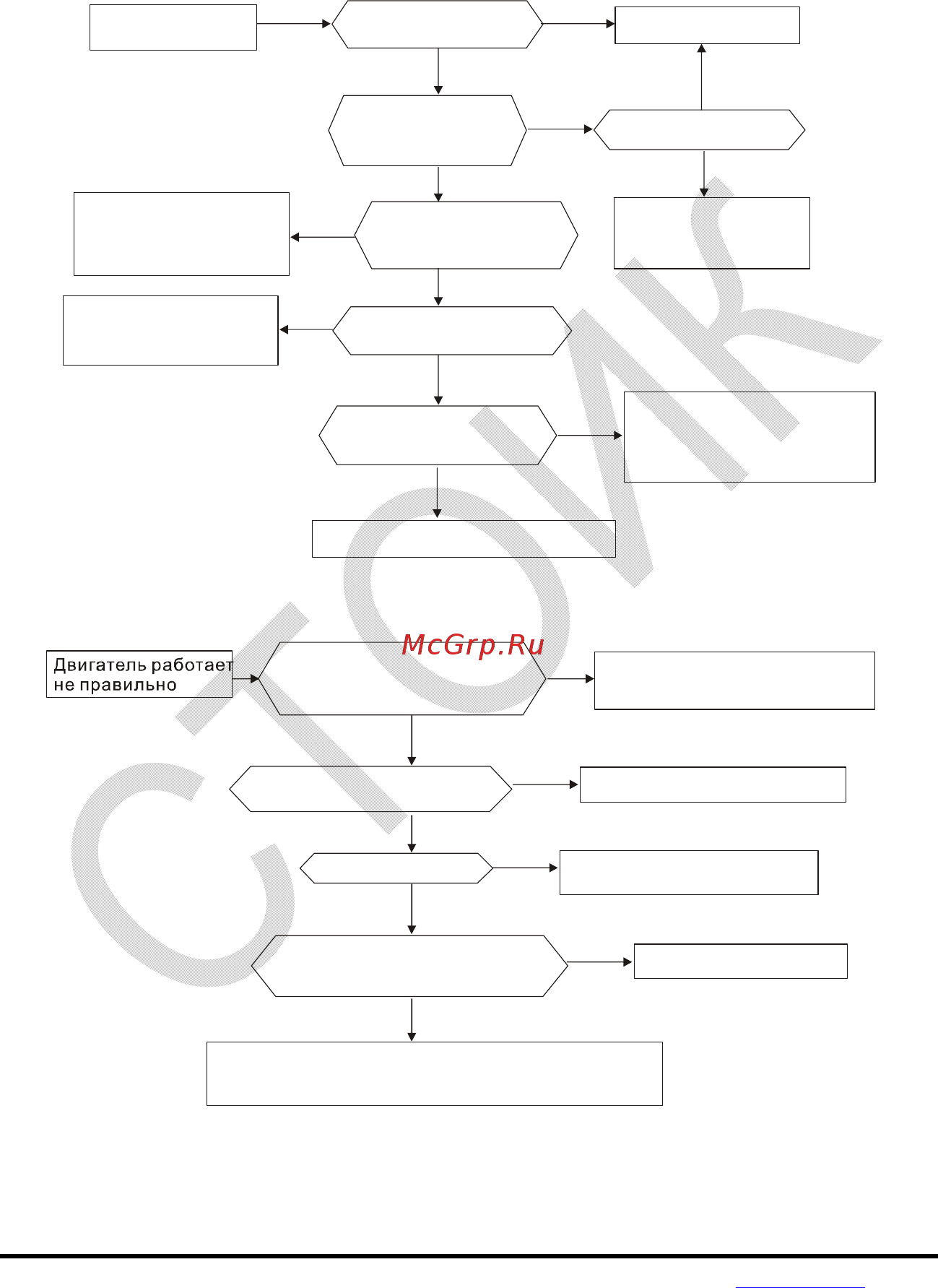

6.11 Двигатель не выходит на заданную скорость при разгоне
Двигатель застрял
при разгоне
Время разгона
слишком короткое?
да
да
да
да
нет
нет
нет
нет
нет
нет
Увеличьте время
разгона
да
Используется
спец. двигатель?
Снизьте нагрузку
или увеличьте
мощность привода
Приведенный
момент инерции
очень большой?
Выходное напряжение
ПЧ меньше, чем до
застрявания?
Нагрузка большая?
д
а
Возможна неисправность
ПЧ или влияние помех.
Обратитесь к поставщику.
Увеличьте компенсацию момента
Форсировка момента
достаточна?
Увеличьте сечение или
уменьшите длину
моторного кабеля
Снизьте нагрузку
или увеличьте
мощность привода
6.12 Двигатель работает не правильно
Парамеры
и компенсация момента
заданы корректно?
Pr.01.01- Pr.01.06
нет
да
да
да
да
нет
нет
нет
Установите правильно парам.
Pr.01.01 - Pr.01.06 и компенс.
момента
Продолжительная работа на
низких скоростях?
Нагрузка большая?
Используйте спец. двигатель
Снизьте нагрузку или уве-
личьте мощность привода
Выходное напряжение на
клеммах U, V, W имеет
дисбаланс?
Двигатель неисправен
Возможна неисправность ПЧ или влияние помех.
Обратитесь к поставщику.
