Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 141 -
04.26
Индикация состояния (вкл/выкл) дискретных входов
Значения: Параметр доступен только для чтения Завод. значение: ##
Индикация: Bit0: состояние входа MI1
Bit1: состояние входа MI2
Bit2: состояние входа MI3
Bit3: состояние входа MI4
Bit4: состояние входа MI5
Bit5: состояние входа MI6
Bit6: состояние входа MI7
Bit7: состояние входа MI8
Bit8: состояние входа MI9
Bit9: состояние входа MI10
Bit10: состояние входа MI11
Bit11: состояние входа MI12

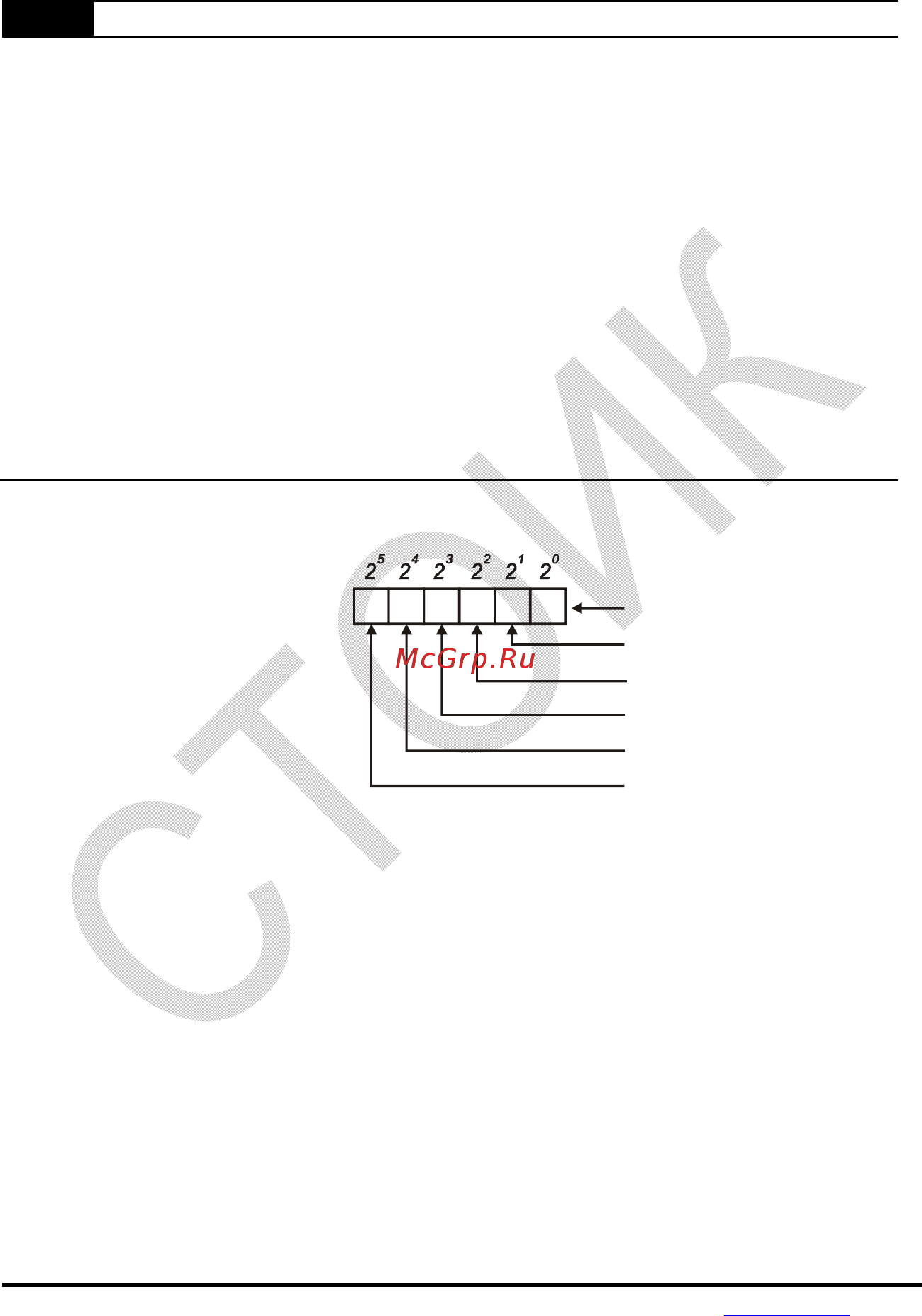

В 6-битном двоичном коде содержится информация о текущем состоянии (вкл/выкл)
дискретных входов ПЧ (без плат расширения). Значение параметра Pr.04.26 представляет
собой результат преобразования 6-битного двоичного числа в десятичное.
12345 0
0=ВКЛ.
1=ВЫКЛ
MI1
MI2
MI3
MI4
MI5
MI6
Вес
Бит
Содержание
