Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 247 -

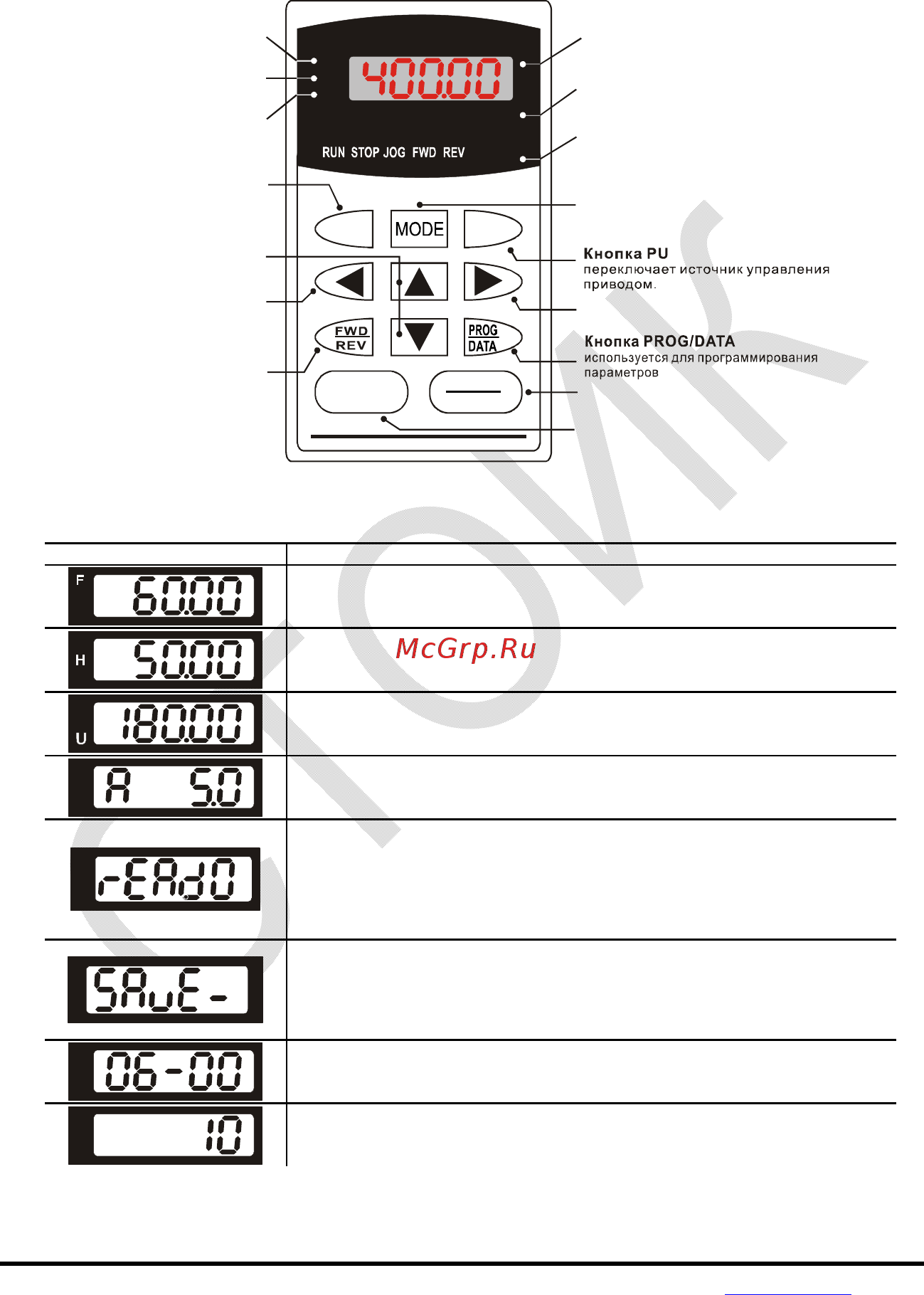

B.7 Универсальный пульт управления VFD-PU06
U
F
H
VFD-PU06
JOG
RUN
RESET
STOP
LED - дисплей
Индикация частоты, тока,
напряжения, параметров, и т.д.
Индикаторы состояния
показывают режим работы
привода
.
Модель пульта
Кнопка STOP/RESET
останавливает привод и сбрасывает
аварийную блокировку.
PU
EXT PU
Кнопка Right
смещает курсор вправо.
Кнопка RUN
запускает привод
.
Заданная частота
LED-индикатор
Выходная частота
LED-индикатор
Пользовательская
величина
LED-индикатор
Кнопка JOG
и
нициализирует операцию
работы на предустановленной
частоте.JOG-
Кнопка MODE
п
ереключает режимы индикации
на дисплее. LED-
Кнопка Left
сдвигает курсор влево.
Кнопки UP и DOWN
устанавливают заданную
частоту, параметр и его
значение.
Кнопка FWD/REV
изменяет направление
вращения двигателя
.
Прим.: 1. Модели со встроенным CANopen (VFD-E...С) не совместимы с пультом управления VFD-
PU06
2. После копирования параметров с помощью пульта PU06 или KPC-CC01 или с помощью ПК
необходимо подождать 5 сек. перед пуском ПЧ.
Индикация дисплея Описание
Заданная частота (master frequency).
Фактическая частота напряжения на выходных терминалах U, V, и W
инвертора.
Величина пропорциональная выходной частоте в единицах
пользователя. Например, скорость в об/мин.
Выходной ток инвертора.
Функция копирования параметров из ПЧ в пульт: при нажатии и
удерживании в течение 2…3 сек кнопки PROG/DATA, начнется
копирование параметров из ПЧ в пульт PU06. Нажатие кнопки ▲ или ▼
вызывает функцию "SAVE". Возможно копирование и сохранение в
пульте двух наборов параметров (read0 – read1).
Функция копирования параметров из пульта PU06 в ПЧ: при нажатии и
удерживании в течение 2…3 сек кнопки PROG/DATA, начнется
копирование параметров из пульта PU06 в ПЧ. Нажатие кнопки ▲ или
▼ вызывает функцию "READ". Не забудьте выбрать требуемый набор
параметров.
Номер параметра.
Значение параметра.
