Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 246 -

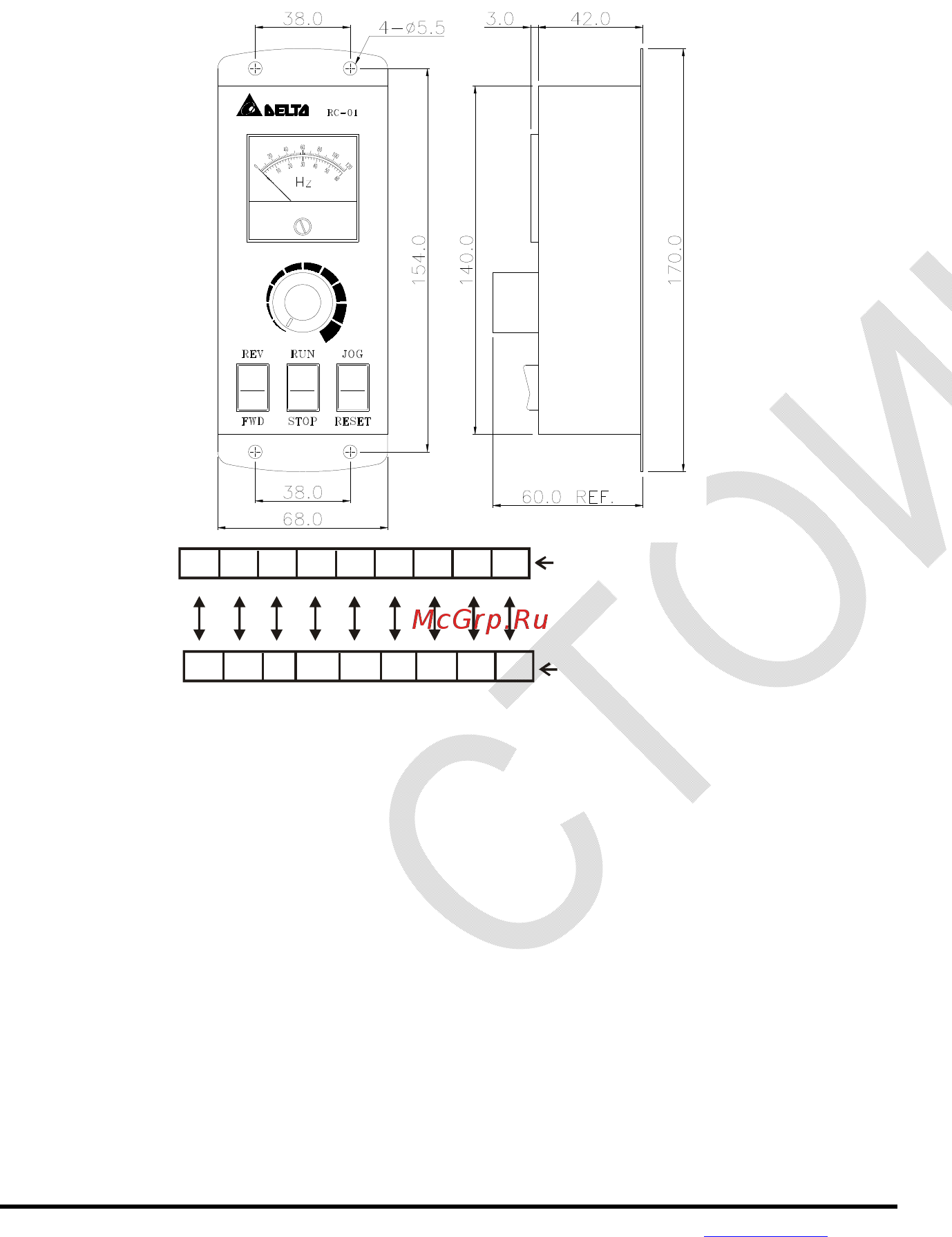

B.6 Пульт дистанционного управления RC-01
(Размеры указаны в мм)
AFM ACM +10VAVI DCM M I 5 MI1 MI2 MI6
86
5
41615141311
Клеммная колодка RC-01
(провода)
Клеммная колодка VFD-E
Установка параметров VFD-E для управления с пульта RC-01:
Pr.02.00 = 1
Pr.02.01 = 1 (внешнее управление)
Pr.04.04 = 1 (Run/Stop и Fwd/Rev)
Pr.04.07 (MI5) = 5 (Внешний сброс ошибки)
Pr.04.08 (MI6) = 8 (Толчковая скорость JOG)
