Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 140 -

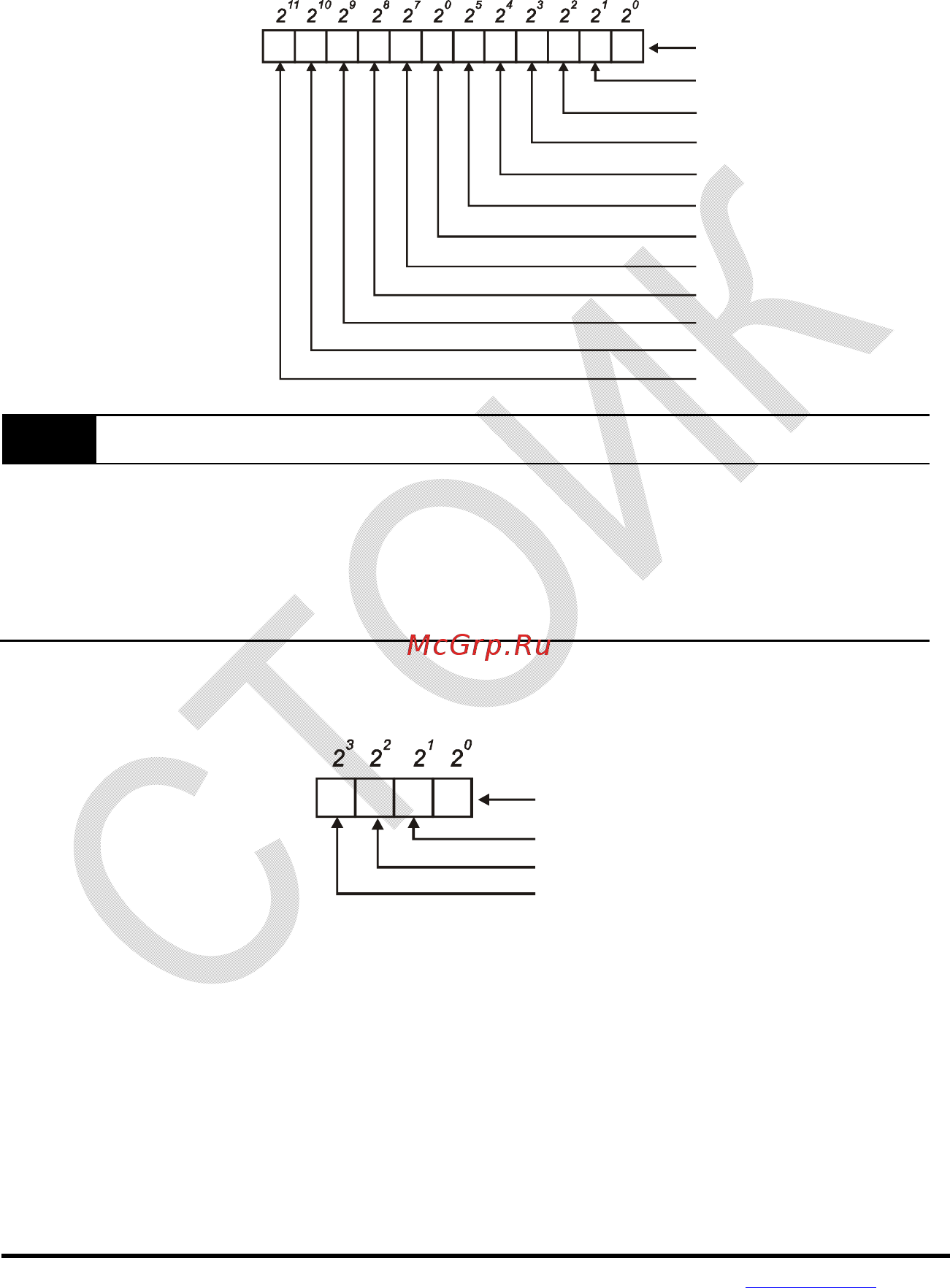

Когда установлена плата расширения, число дискретных входов может быть до 12 и
значение параметра записывается в 12-битном коде.
12345 0
MI1
MI2
MI3
MI4
MI5
MI6
Вес
Бит
7891011 6
MI7
MI8
MI9
MI10
MI11
MI12
0=неиспольз.
1=используется
04.25
Индикация использования аналоговых входов программой ПЛК. (НЕТ в моделях
VFD*E*C)
Значения: Параметр доступен только для чтения Завод. значение: ##
Индикация: Bit0=1: AVI используется ПЛК
Bit1=1: ACI/AVI2 используется ПЛК
Bit2=1:AI1 используется ПЛК
Bit3=1:AI2 используется ПЛК
В 4-битном двоичном коде содержится информация о текущем использовании программой
ПЛК аналоговых выходов ПЧ. Значение параметра Pr.04.25 представляет собой результат
преобразования 4-битного двоичного числа в десятичное.
1 0
Вес
Бит
0=неиспольз.
1=используется
AVI
ACI/AVI2
3
2
AI опция1 ( )
AI2 ( )опция
