Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 324 -

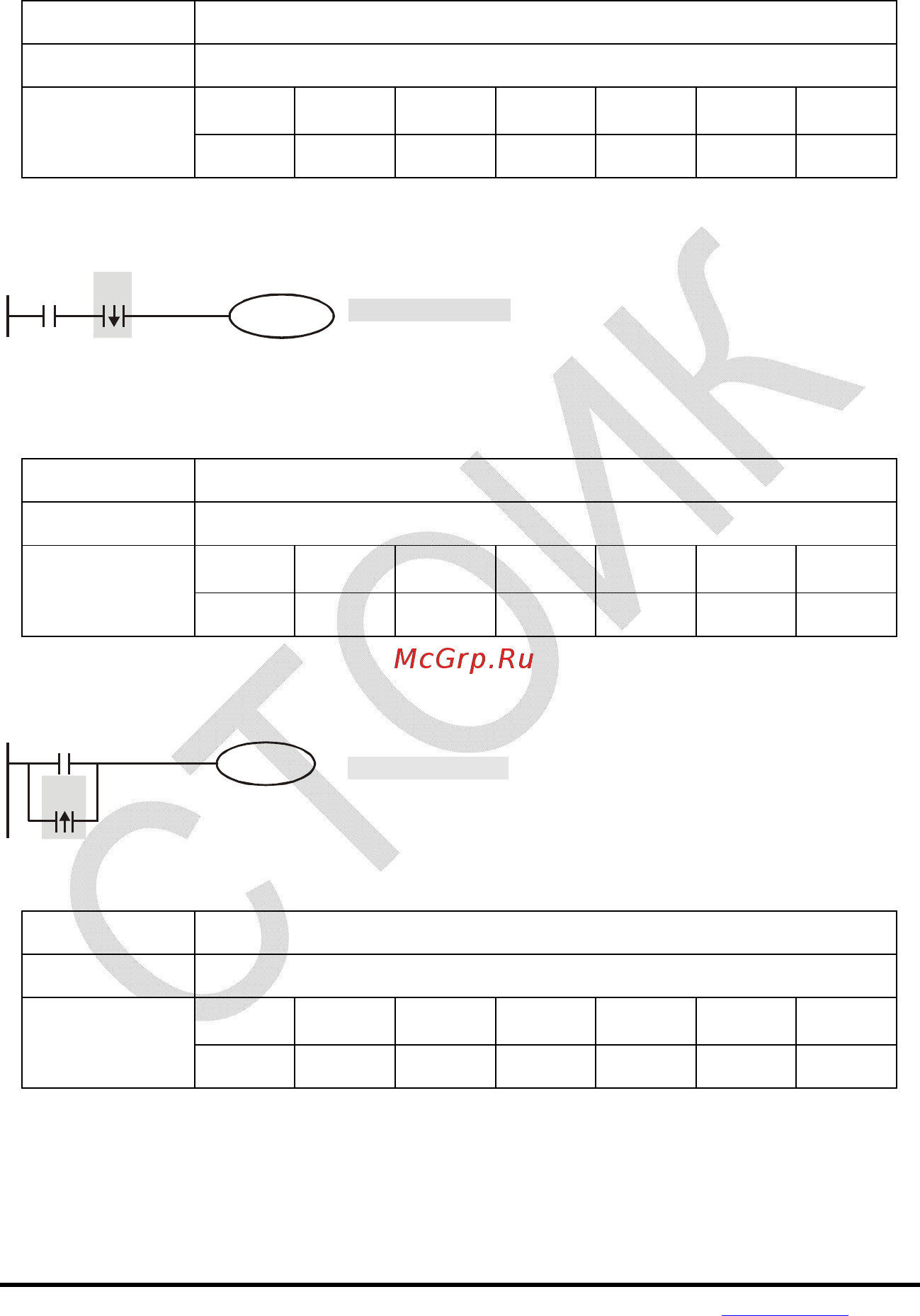

Мнемоника Функция
ANDF «И» с опросом по заднему фронту (импульс)
Операнд
X0~X17 Y0~Y17 M0~M159 T0~15 C0~C7 D0~D29 --
--
Описание:
Команда ANDF используется для программирования последовательного соединения импульсного
контакта с опросом по заднему фронту.
Пример программы:
X1X0
Y1
LD X0
ANDF X1
OUT Y1
Команда "ANDF Х1" создает последовательную логическую связь. Если вход Х1 изменит свое
состояние с "1" на "0" (при этом Х0=1), тогда выход Y1 будет в состоянии "1" в течении одного
скана.
Мнемоника Функция
ORP «ИЛИ» с опросом по переднему фронту (импульс)
Операнд
X0~X17 Y0~Y17 M0~M159 T0~15 C0~C7 D0~D29 --
--
Описание:
Команда ORP используется для программирования параллельного соединения импульсного
контакта с опросом по переднему фронту.
Пример программы:
X0
X1
Y1
LD X0
ORP X1
OUT Y1
Команда "ORP Х1" создает параллельную логическую связь. Выход Y1 будет в состоянии "1" в
течении одного скана если вход Х1 изменит свое состояние с "0" на "1" или Х0=1.
Мнемоника Функция
ORF «ИЛИ» с опросом по заднему фронту (импульс)
Операнд
X0~X17 Y0~Y17 M0~M159 T0~15 C0~C7 D0~D29 --
--
