Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 248 -
Внешнее аварийное отключение (External Fault). (См. главу 6 для
пояснения).
"End" сообщение, появляющееся на дисплее в течение 1 секунды,
после того, как введено допустимое значение параметра. Введенное
значение автоматически сохраняется в памяти преобразователя. Для
корректировки вводимого значения используются клавиши ▼ и ▲.
'Err" сообщение, появляющееся на дисплее, если введено
недопустимое значение параметра, например, превышающее диапазон
допустимых значений.
Ошибка коммуникации. (См. главу 5, группа 9 для пояснения).

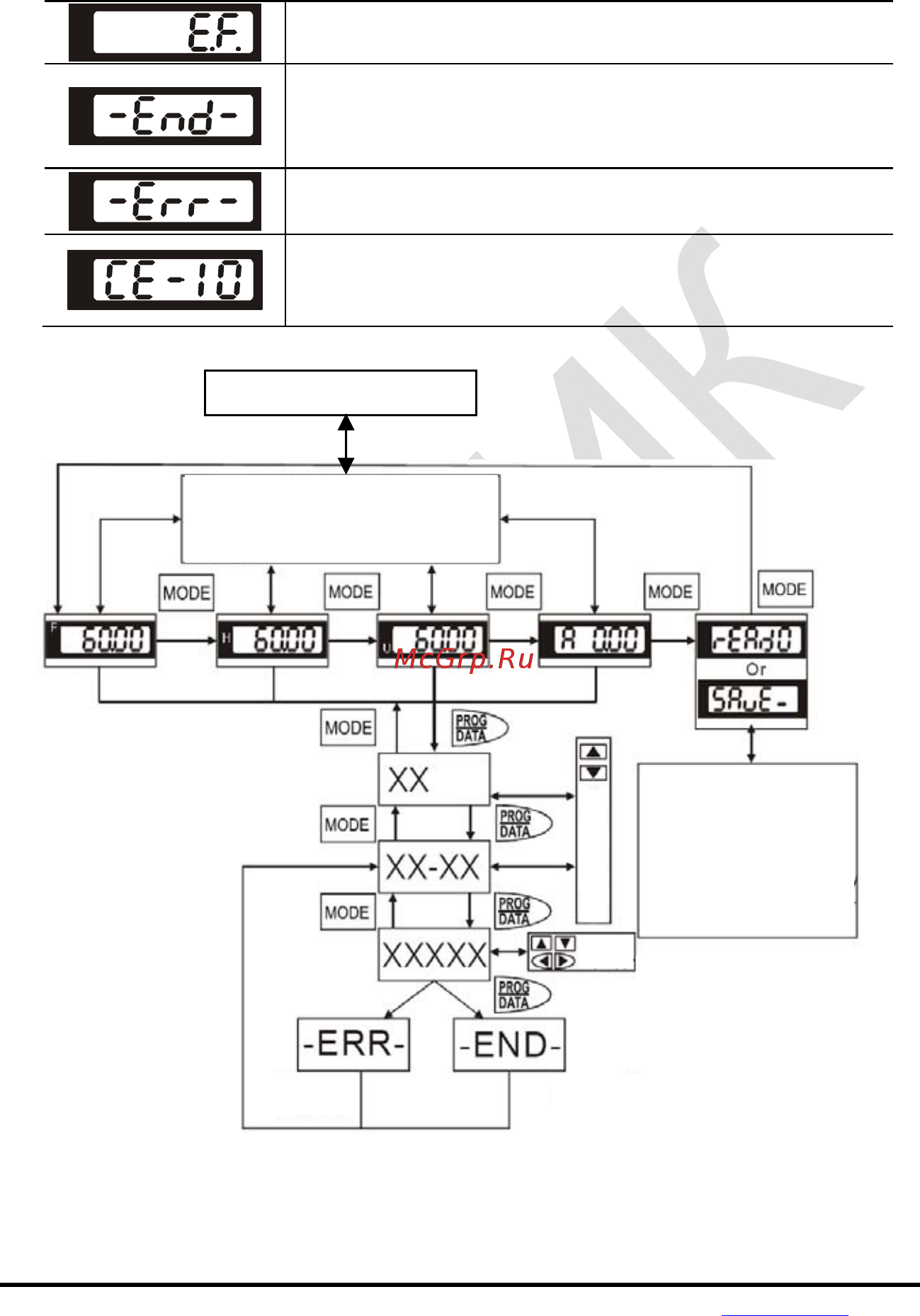

Алгоритм работы пульта VFD-PU06
Нажмите кнопки ▲/▼ для
изменения заданной частоты,
нажмите кнопки ◄/► выбора
р
аз
р
я
д
а изменяемой величины
Нажмите кнопку ▲ для
выбора режима SAVE,
нажмите PROG/DATA
для копирования
параметров в пульт (2
или более сек будет
мигание SAVE)
Измените
Ошибка
записи
Параметр
записан
успешно
Нажмите PROG/DATA для
занесения заданной частоты в ПЧ
Корректировка
значения
