Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 127 -
Pr.01.00=60Гц--Макс. вых. частота
Pr.04.00 =0.0%--Величина смещения
Pr.04.01 =0--Направление смещения
Pr.04.02 =200%--Усиление
Pr.04.03 =0--Нет реверса
Расчет усиления:
(10В/5В)*100%=200%
60Гц
0Г
ц
0В
5В
30Гц
10В

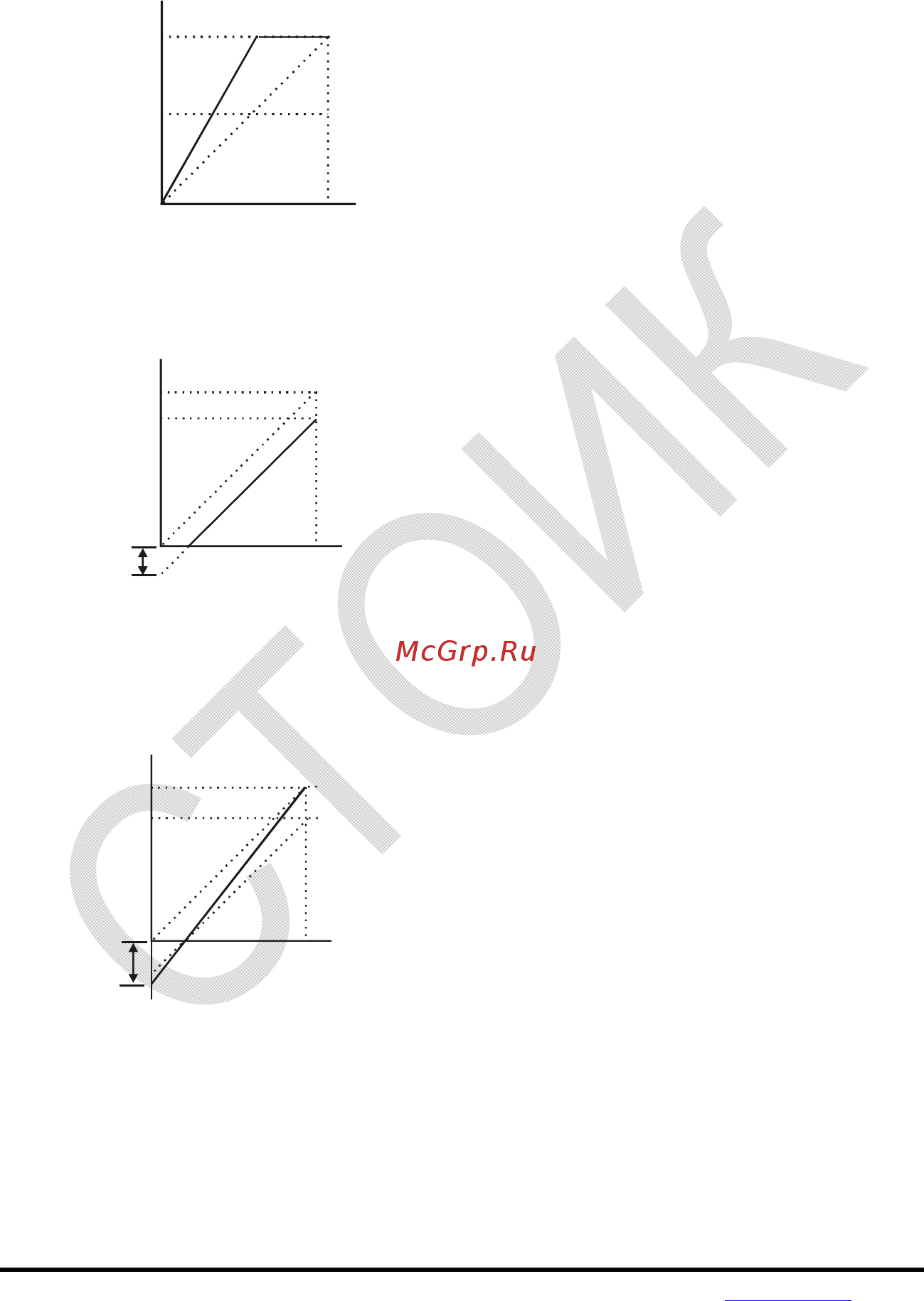

Пример 5: Характеристика с отрицательным смещением
Этот пример можно использовать в случае наличия высокого уровня промышленных помех,
которые особенно имеют влияние на низкий задающий потенциал в диапазоне 0 – 1В.
60Гц
0Гц
0В
10В
Pr.01.00=60Гц--Макс. вых. частота
Pr.04.00 =10.0%--Величина смещения
Pr.04.01 =1--Направление смещения
Pr.04.02 =100%--Усиление
Pr.04.03 =0--Нет реверса
Расчет смещения:
((6Гц/60Гц)/(Усиление/100%))*100%=10.0%
Смещение
6Гц
1В
54Гц
Пример 6: Характеристика с отрицательным смещением и усилением
Данный пример представляет расширенный вариант примера 5. Чтобы получить значение 60 Гц
максимальной выходной частоты, используем усиление 111%. (Вместо 54 Гц – получим 60 Гц,
остальные условия без изменений).
60Гц
0Гц
10В
Pr.01.00=60Гц--Макс. вых. частота.
Смещение
6.6Гц
1В
Pr.04.00 =10.0%--Величина смещения
Pr.04.01 =1--Направление смещения
Pr.04.02 =111%--Усиление
Pr.04.03 =0--Нет реверса
Расчет усиления:
(10В/9В)*100%=111%
Расчет смещения:
((6.6Гц/60Гц)/(Усиление/100%))*100%=10.0%
Пример 7: Управление направлением вращения двигателя от сигнала потенциометра
Это исключительный случай режима задания потенциометром с пульта, который кроме функций,
описанных в примерах 1 - 6, позволяет также управление направлением вращения двигателя.
Среднее положение потенциометра будет соответствовать заданию нулевой скорости, а крайние
положения – заданию максимальной скорости для разных направлений вращения.
