Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 44 -

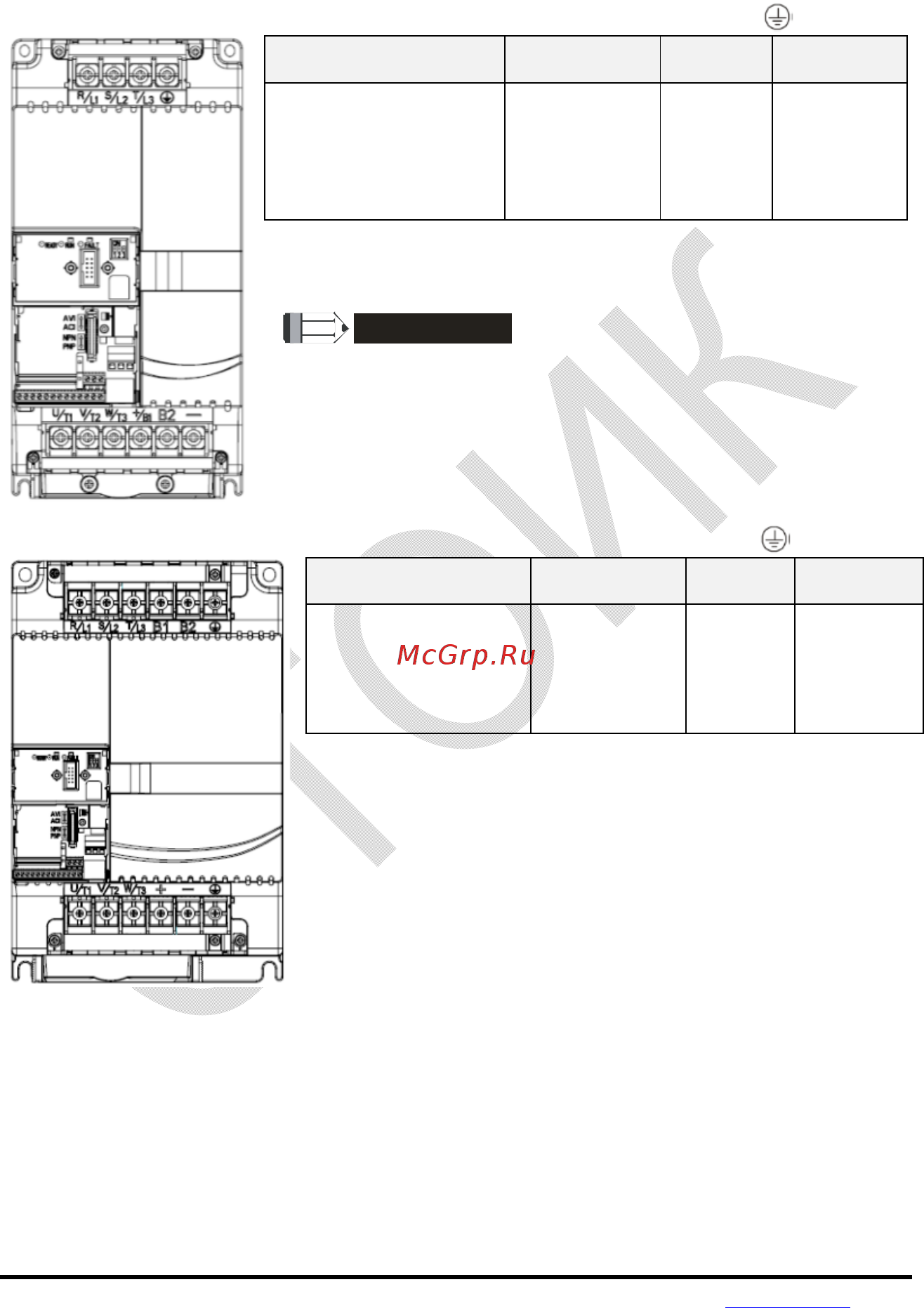

Типоразмер C Силовые терминалы: R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, , +/B1, B2, -
Модель
Сечение
проводов
Момент
затяжки
Тип
проводов
VFD055E23A/43A,
VFD075E23A/43A,
VFD110E23A/43A,
VFD055E23C/43C,
VFD075E23C/43C,
VFD110E23C/43C
6 ÷16 AWG
(13.3÷1.3мм
2
)
30 кгс-
см
только
медные,
75
o
C
NOT E
Примечание
Провода сечением от 13.3 мм
2
подключайте с использованием
кольцевых кабельных наконечников
Типоразмер D Силовые терминалы: R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, , B1, B2, +, -
Модель
Сечение
проводов
Момент
затяжки
Тип
проводов
VFD150E23A/23C,
VFD150E43A/43C,
VFD185E43A/43C,
VFD220E43A/43C
4 ÷14 AWG
(21.2÷2.1мм
2
)
57 кгс-
см
только
медные,
75
o
C
