Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 35 -

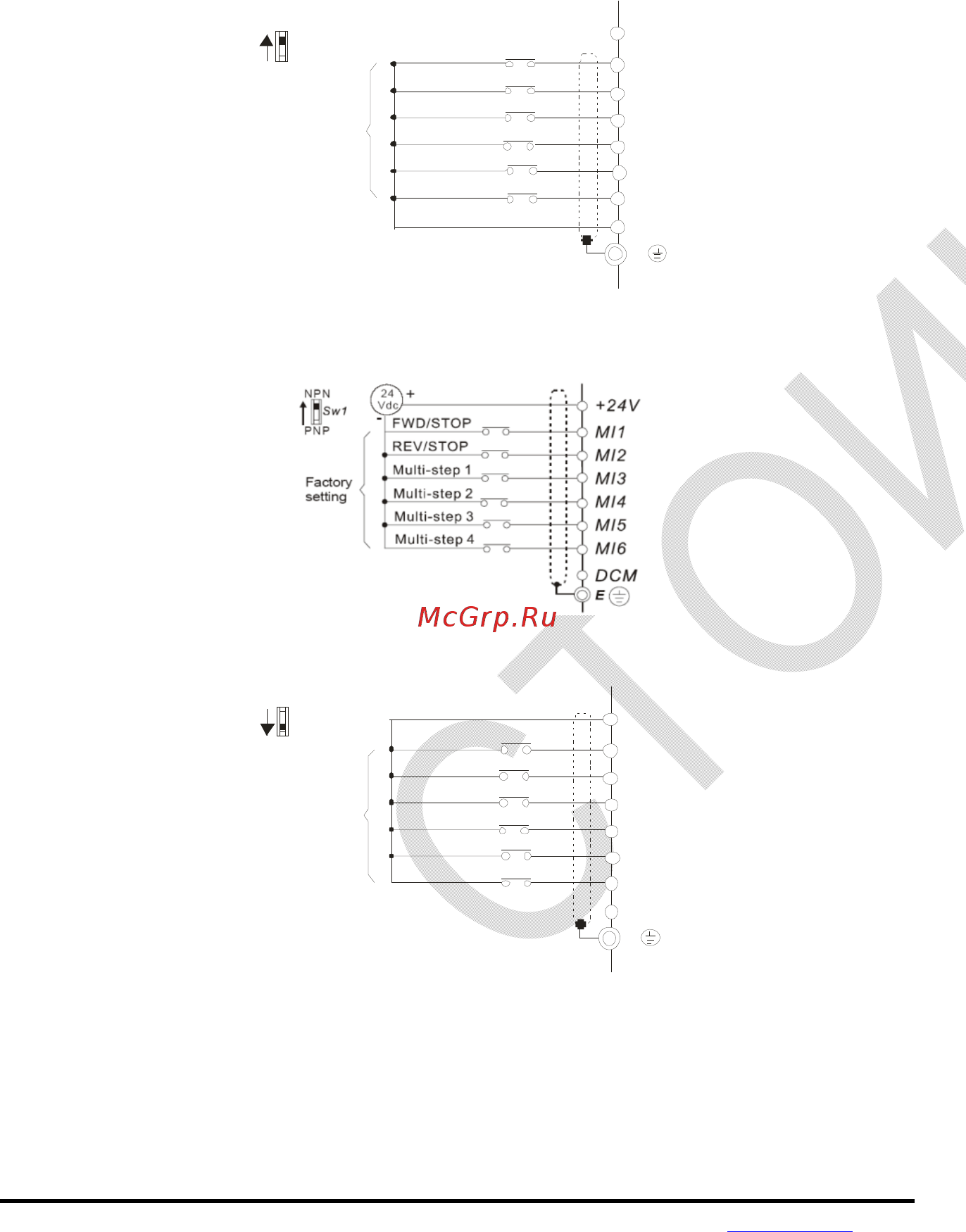

Рисунок 7. Выбор логики управления дискретными входами микропереключателем Sw1.
A. NPN-режим без внешнего источника питания
Sw1
NPN
PNP
Заводская
установка:
NPN-режим
E
MI1
MI2
MI3
MI4
MI6
MI5
DCM
+24V
Вперед/Стоп
Рев ерс/Стоп
№ скорости, бит 0
№ скорости, бит 1
№ скорости, бит 2
№ скорости, бит 3
Общий для дискр. входов
Заводская
установка
При отрицательной логике (NPN) сигнал считается поданным на данный вход при вытекании тока
из него. Общим для дискретных входов в этом случае является терминал DCM (0В).
B. NPN-режим с внешним источником питания
C. PNP-режим без внешнего источника питания
Sw1
NPN
PNP
PN -режим
P
E
MI1
MI2
MI3
MI4
MI6
MI5
DCM
+24V
Вперед/Стоп
Реверс/Стоп
№ скорости, бит 0
№ скорости, бит 1
№ скорости, бит 2
№ скорости, бит 3
Общий для дискр. входов
Заводская
установк а
При положительной логике (PNP), сигнал считается поданным на данный вход, при втекании тока
в него. Общим для дискретных входов, в этом случае, является терминал +24V.
