регистре данных (по адресу цели) - D.

4. Данные в S1, S2 и S обрабатываются как двоичные данные.

Пример программы:

1. В адресе цели (D) в этом примере указано реле М0. Соответствующие результаты

сравнения автоматически присваиваются приращиваемым на 1 последующих адресов

реле М0, М1, М2 и имеют следующие значения:

2. 1) М0: включен, если К10 > накопленного в счетчике С10 значения

2) Если накопленное значение счетчика С10 находится в области от 10 до

100, то реле М1 включено

3) М2: включен, если накопленное в счетчике С10 значение > К100

3. М0, М1, М2 не изменяются, если входное условие Х0 выключено.

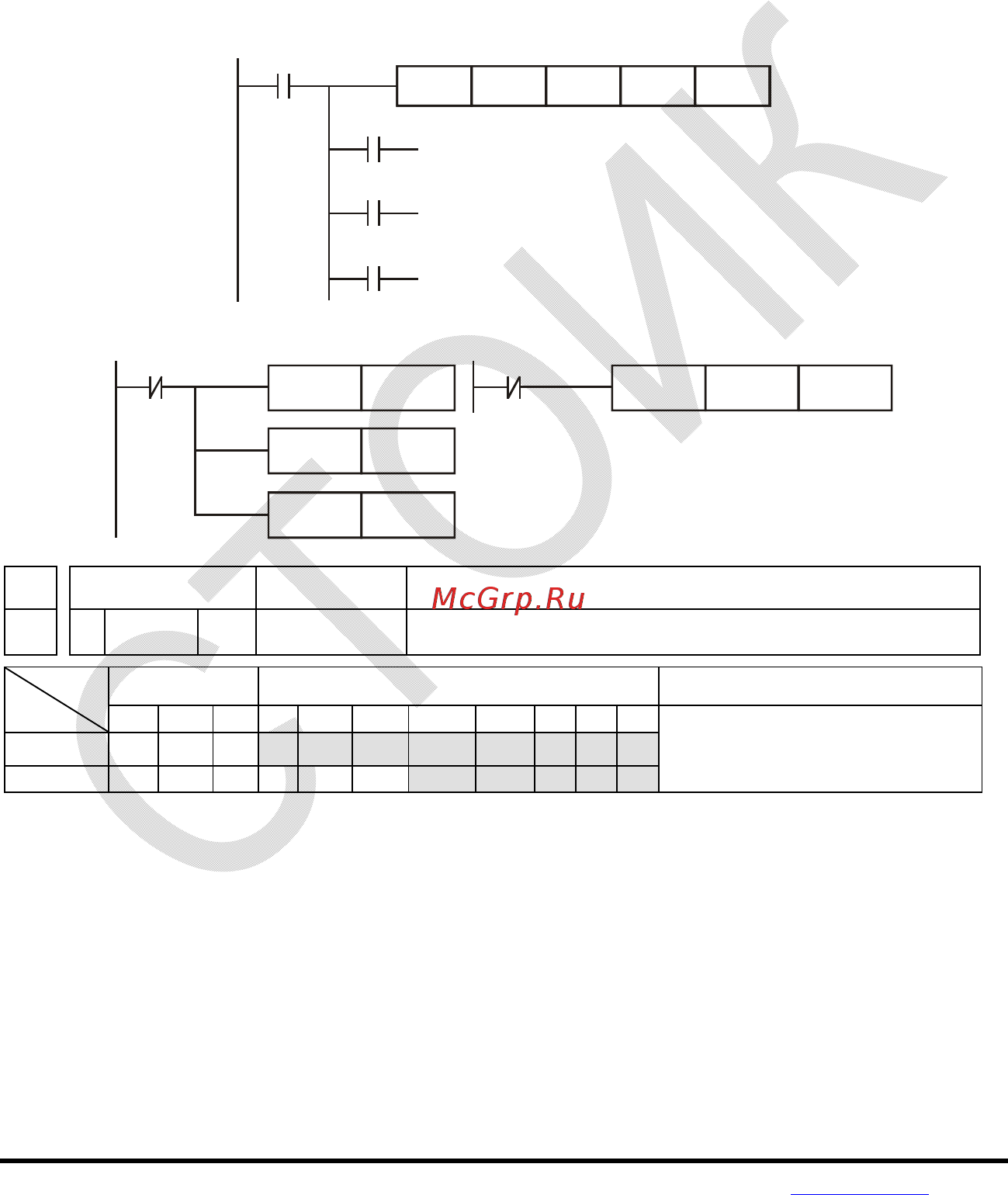

ZCP

If C10 < K10, M0 = On

If K10 < C10 < K100, M1 = On

If C10 > K100, M2 = On

K10 C10 M0K100

4. Для сброса результатов сравнения используйте команды RST, ZRST.

RST

ZRST

API

Мнемоника Операнды Функция

12 MOV P S, D Передача данных

Тип

Биты Слова Шаги в программе

X Y M K H KnX KnY KnM T C D MOV, MOVP: 5 шагов

----

S * * * * * * * *

D * * * * *

Операнды:

S: Источник данных D: Данные цели

Описание:

1. Инструкция служит для передачи данных от источника данных S к данным цели D.

Содержимое источника S при этом не изменяется.

2. Данные в источнике данных S при выполнении MOV-инструкции автоматически

интерпретируются как двоичные значения.

3. Инструкции выполняются в каждом цикле программы. Этого можно избежать

благодаря использованию вставленной впереди импульсной функции (PLS- или PLF-

инструкции или же параметра "Р").

Пример программы:
