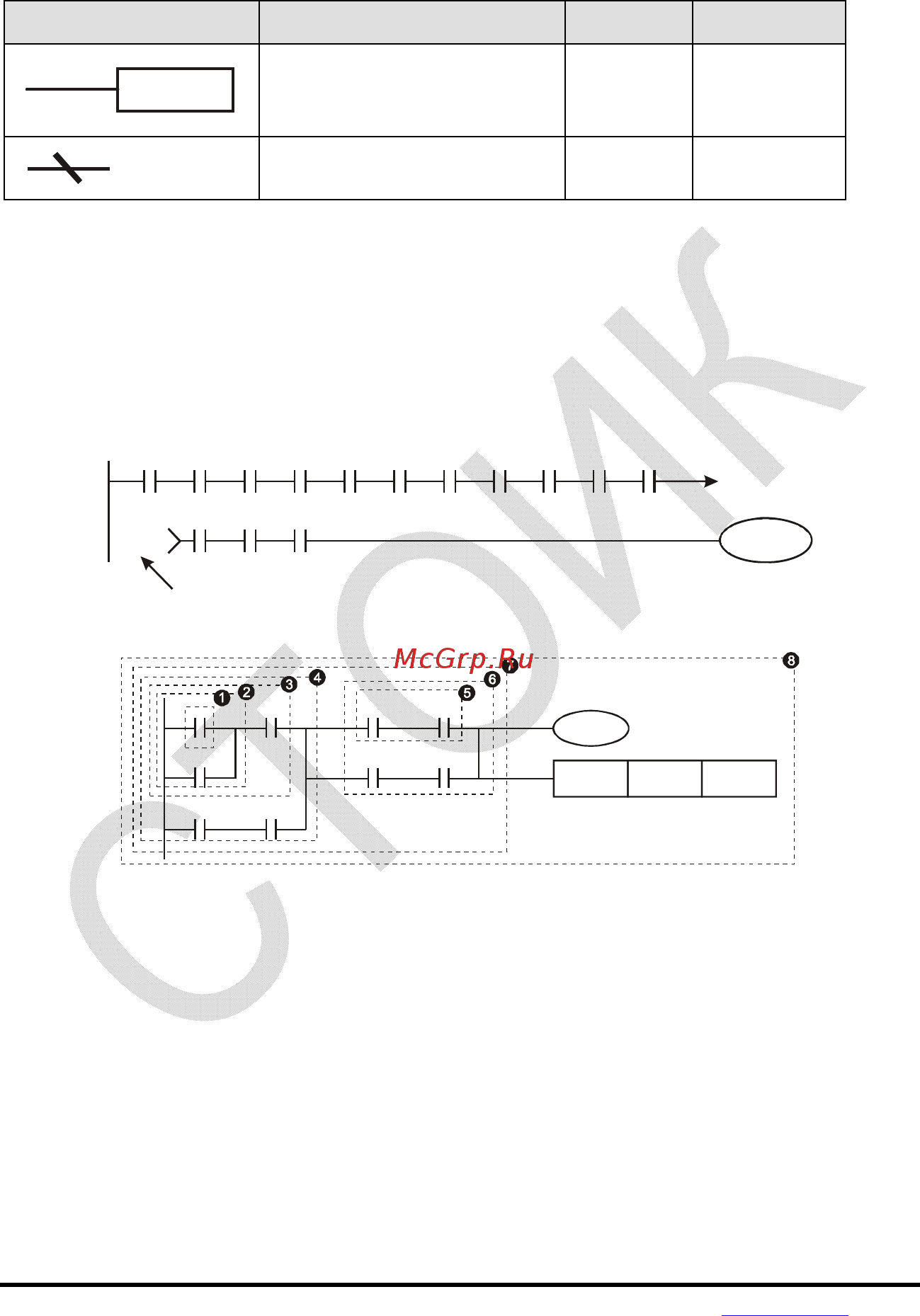

D.3.3 Правила изображения релейно-контактных схем в ПЛК
Релейно-контактная схема состоит из одной вертикальной линии, расположенной слева и
горизонтальных линий, отходящих вправо. Вертикальная линия называется шиной, а
горизонтальная – командной линией или ступенькой. На командной линии располагаются символы
условий, ведущие к командам (инструкциям), расположенным справа. Логические комбинации этих
условий определяют, когда и как выполняются правосторонние команды. Командные линии
могут
разветвляться и снова соединяться. Максимальное количество последовательных контактов в
строке – 11. При необходимости использования большего количества, они будут автоматически
перенесены на следующую строку:
X0 X1 X2 X3 X4 X5
Y0
X11 X12 X13
X6 X7 X10 C0 C1
00000
00000
Номе
р
ст
р
оки
Сканирование программы начинается от левого верхнего угла схемы и заканчивается в правом
нижнем углу. Следующий пример иллюстрирует последовательность выполнения программы:
X0 X1 Y1 X4
M0
X3
M1
T0
M3
Y1
TMR T0 K10
Список инструкций:
1 LD X0
2 OR M0
3 AND X1
4 LD X3
AND M1
ORB
5 LD Y1
AND X4
6 LD T0
AND M3
ORB
7 ANB
8 OUT Y1
TMR T0 K10
