Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 295 -

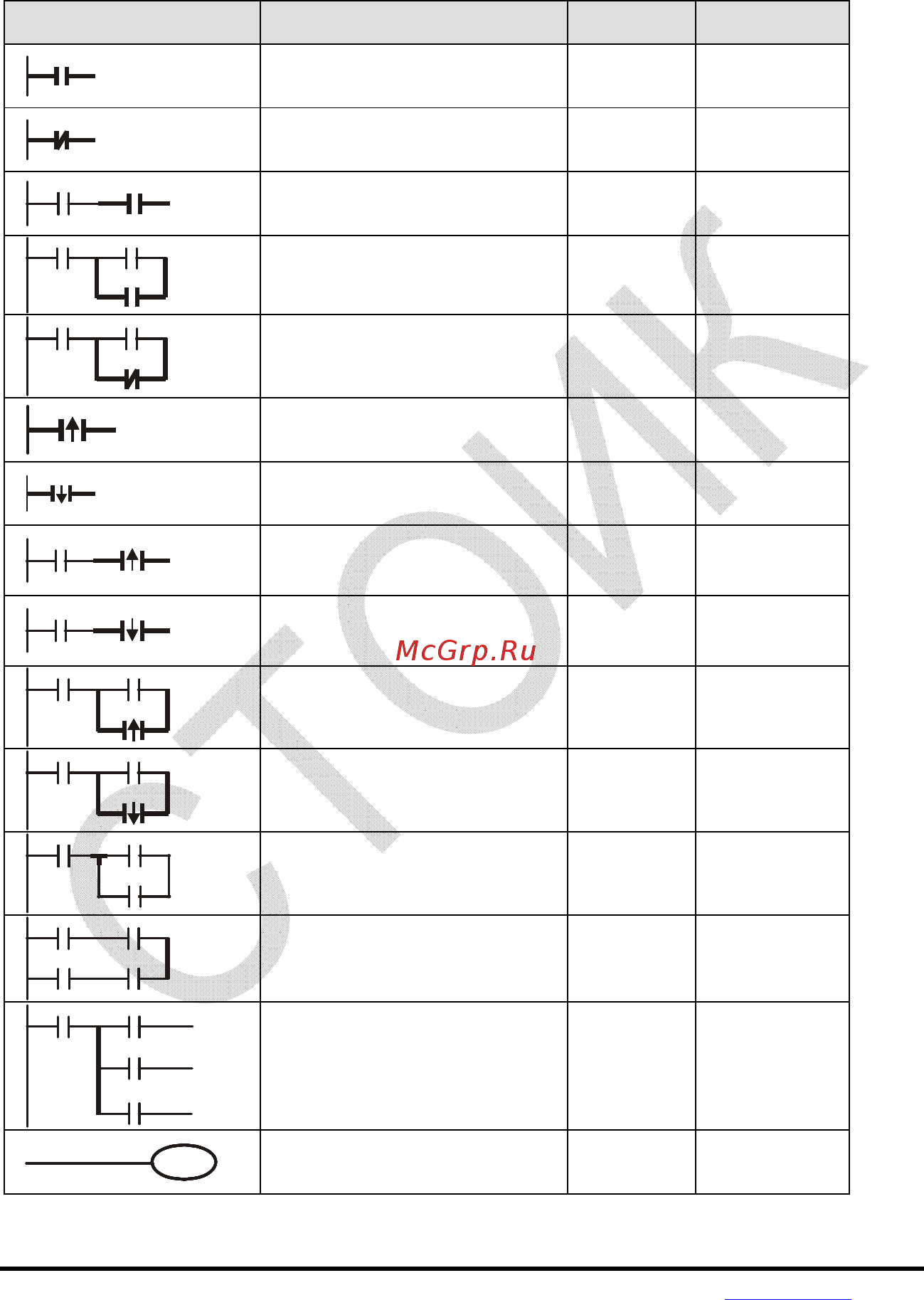

В релейно-контактных схемах в основном применяется следующая символика:
Символ Пояснение Команда Операнд
Входной нормально-
открытый контакт a
LD X, Y, M, T, C
Входной нормально-
закрытый контакт b
LDI X, Y, M, T, C
Последовательный
нормально-открытый контакт
AND X, Y, M, T, C
Параллельный нормально-
открытый контакт
OR X, Y, M, T, C
Параллельный нормально-
закрытый контакт
ORI X, Y, M, T, C
Входной импульсный сигнал с
опросом по переднему фронту
LDP X, Y, M, T, C
Входной импульсный сигнал с
опросом по заднему фронту
LDF X, Y, M, T, C
Последовательный
импульсный сигнал с опросом
по переднему фронту
ANDP X, Y, M, T, C
Последовательный
импульсный сигнал с опросом
по заднему фронту
ANDF X, Y, M, T, C
Параллельный импульсный
сигнал с опросом по переднему
фронту
ORP X, Y, M, T, C
Параллельный импульсный
сигнал с опросом по заднему
фронту
ORF X, Y, M, T, C
Последовательный блок ANB нет
Параллельный блок ORB нет
Разветвление выходов
MPS
MRD
MPP
нет
Выходной сигнал (катушка) OUT Y, M, S
