Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 263 -
B.10 Коммуникационные модули
B.10.1 Адаптер интерфейса DeviceNet (CME-DN01)

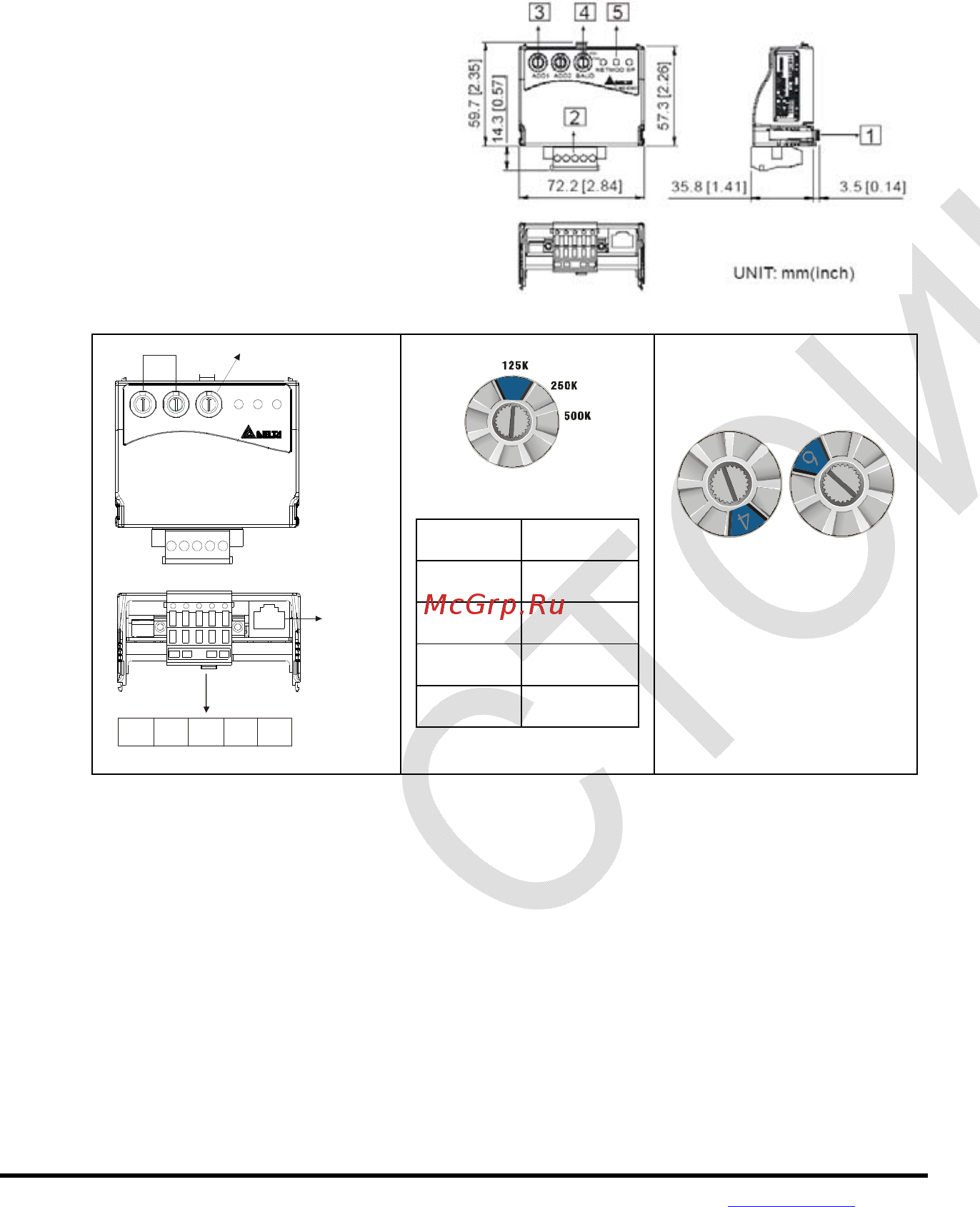

B.10.1.1 Внешний вид и размеры
1. Порт RS-485 для соединения
с VFD-E
2. Коммуникационный порт для
соединения с информационной
сетью DeviceNet
3. Установка адреса
4. Установки скорости обмена
данными
5. Три LED-индикатора
состояния. (см. ниже)
B.10.1.2 Подключение и настройка
CME-DN01
ADD1 ADD2
SP
500K
250K
125K
BAUD
MODNET
Адрес
Скорость
CAN-L
V+
Empty
Pin
CAN-H
V-
1: Reserved
2: E V
5: SG+
6: Reserved
7: Reserved
8: Reserved
3: GND
4: S G-
Установка скорости
BAUD
0
Перекл. Скорость
0 125K
1 250K
2 500K
Other AUTO
Установка адреса:
используется
десятичная система.
ADD1 ADD2
