Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 252 -

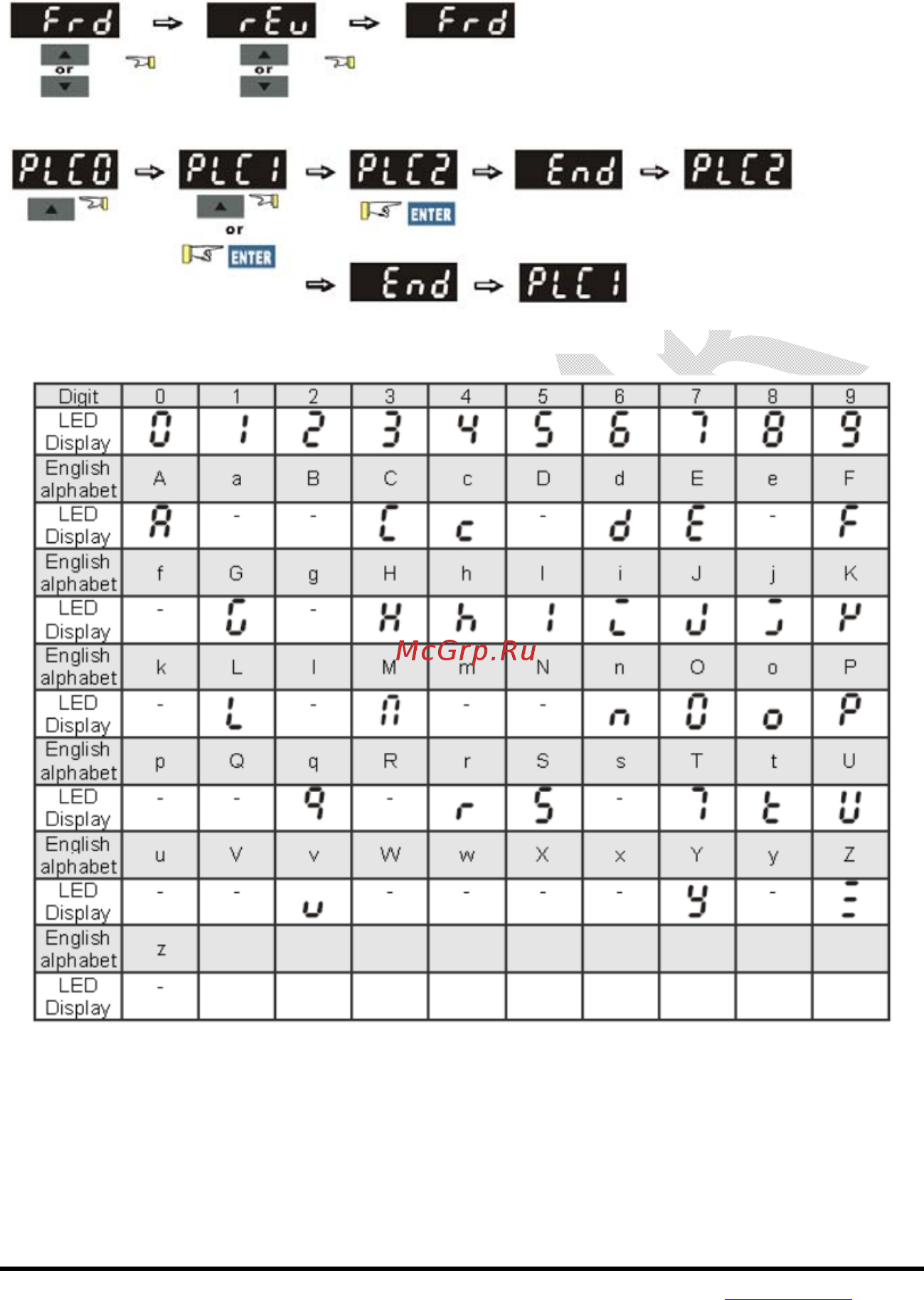

Изменение направления вращения (только при управлении с панели)
Выбор режимов ПЛК
Таблица символов, отображаемых на LED-дисплее:
Выбран режим PLC2
(
Ч
тение/запись/отладка
программы)
Выбран режим PLC1
(Работа программы)
