Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 251 -

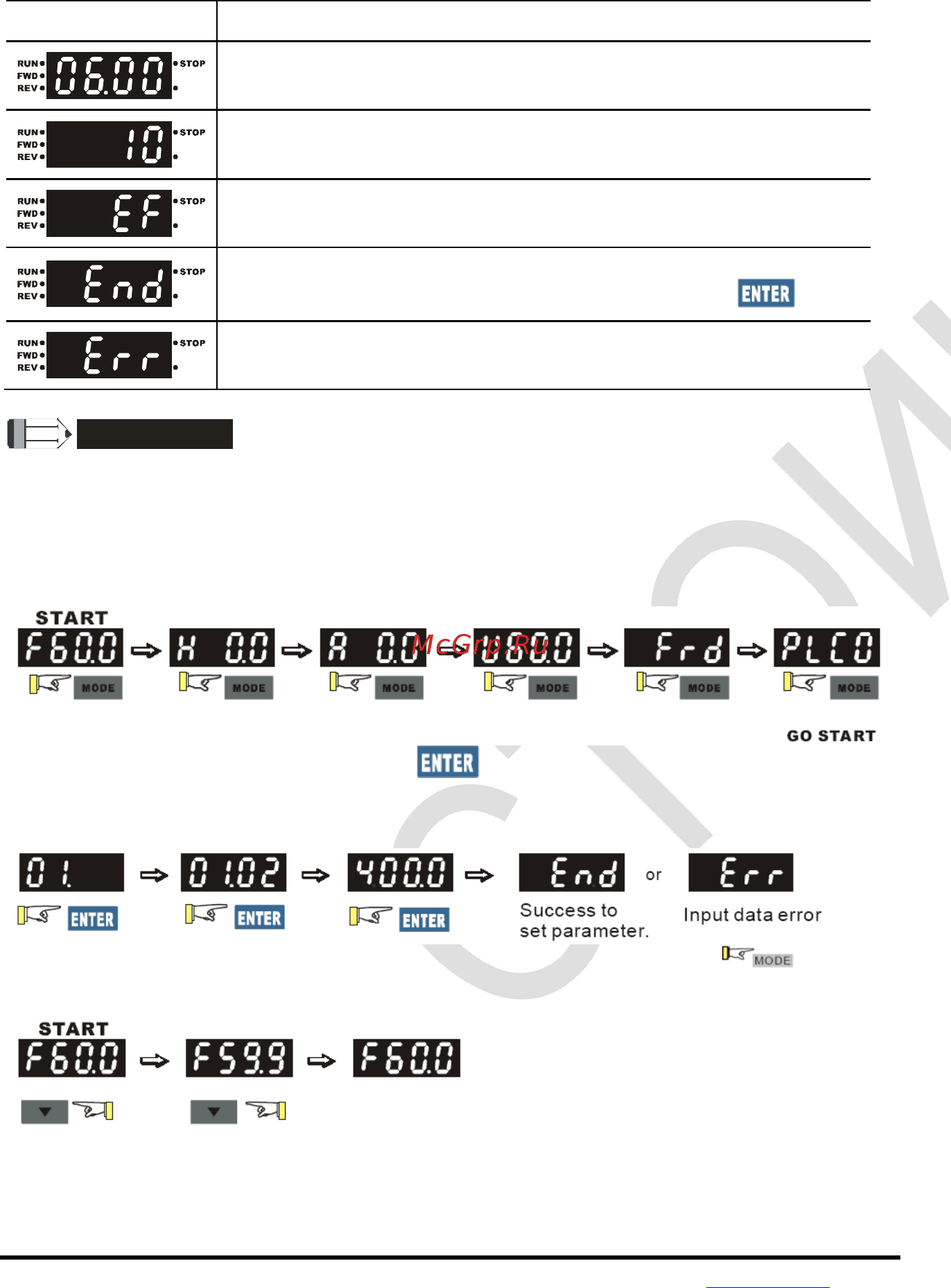

Индикация Описание
Индикация номера параметра.
Индикация значения выбранного параметра.
Индикация внешнего отключения привода.
Индикация сообщения "End" приблизительно в течение 1 сек при
сохранении параметра в памяти после нажатия кнопки .
Индикация ошибки при попытке сохранения недопустимого значения
параметра или модификации параметра при работающем приводе.
NOTE
Примечание
Когда значение на дисплее превысит 99.99, число будет отображаться только с 1 цифрой после
запятой (например, 100.0).
Алгоритм управления приводом с пульта управления KPE-LE02:
Выбор режима индикации
Примечание: В выбранном режиме нажмите для входа в режим программирования
параметров.
Установка параметров
Примечание: Для выхода из режима программирования параметров нажмите .
Изменение значения
Параметр введен в
память
Ошибка ввода
или
