Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 304 -
D.4.2 Назначение входов/выходов
Назначение входных реле Х
Входные реле Х считывают состояния внешних физических устройств (кнопки,
переключатели, контакты реле и др.) непосредственно подключенных к входным
клеммам ПЛК. Каждый входной контакт Х может использоваться в программе
неограниченное число раз.
Изменять состояние входных контактов Х нельзя с помощью WPLSoft.
Назначение выходных реле Y
Выходные реле Y управляют состоянием физических выходных контактов ПЛК
(релейных или транзисторных), а следовательно и устройствами нагрузки (лампы,
ТЭНы, катушки реле и др.) непосредственно подключенными к выходным клеммам ПЛК.
Каждый выходной контакт Y может использоваться в программе неограниченное число
раз, но выходную катушку Y рекомендуется использовать в программе не более одного
раза, т.
к. при повторении катушки Y, состояние выхода будет определяться последним Y
в скане.

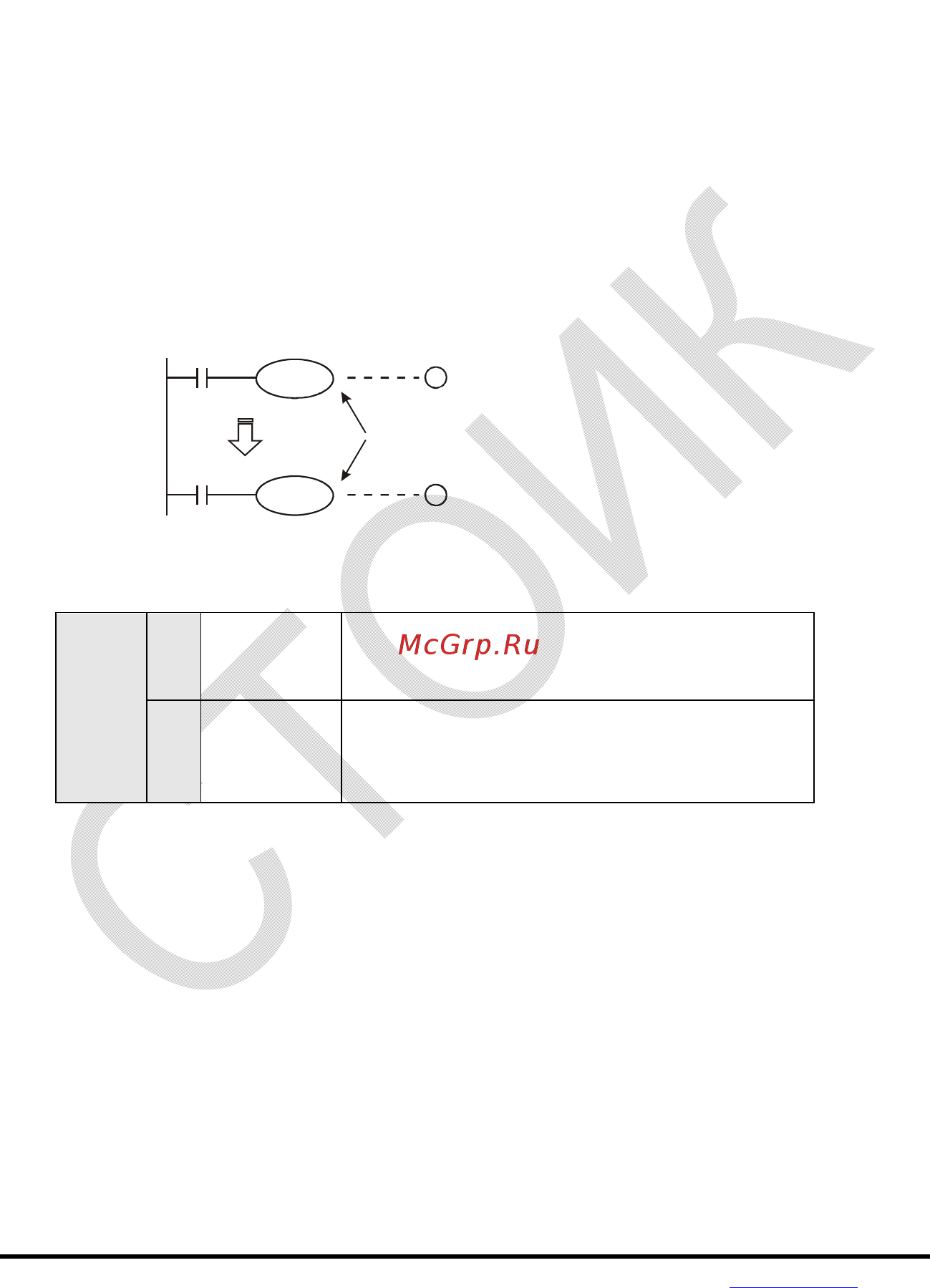

X0
X10
Y0
Y0
1
2
Y0 повторяется
Состояние выхода Y0 будет определяться
только контактом Х10.
D.4.3 Форматы чисел, константы [K] и [H]
Констан
та
K Десятичная
K-32768 ~ K32767 (16-битные операции)
H
Шестнадцате
ричная
H0 ~ HFFFF (16-битные операции)
C помощью десятичных (К) и шестнадцатеричных (Н) констант можно задавать числовые значения
внутри программы ПЛК (например, задаваемые значения уставок времени или счета). Числовые
значения кодируются внутри ПЛК в двоичном счислении.
Далее рассмотрены системы счисления используемые в DVP-PLC:
1. Двоичный формат чисел (BIN)
Используется для внутренних вычислений ПЛК и памяти и имеет следующее представление:
Бит
: Это основная единица измерения двоичной системы, может иметь два
состояния 0 или 1
Полубайт : Это единица измерения, состоящая из 4-х битов, b3 – b0. Может
использоваться для представления чисел 0-9 (DEC) и 0-F (HEX)
Байт : Это единица измерения, состоящая из 8-ми битов, b7 – b0. Может
использоваться для представления чисел 00-FF (HEX)
Слово : Это единица измерения, состоящая из 2-х байтов или 16-ти битов, b15 – b0.
Может
использоваться для представления чисел 0000-FFFF (HEX)
