B.10.4 Адаптер интерфейса CANopen (CME-COP01)

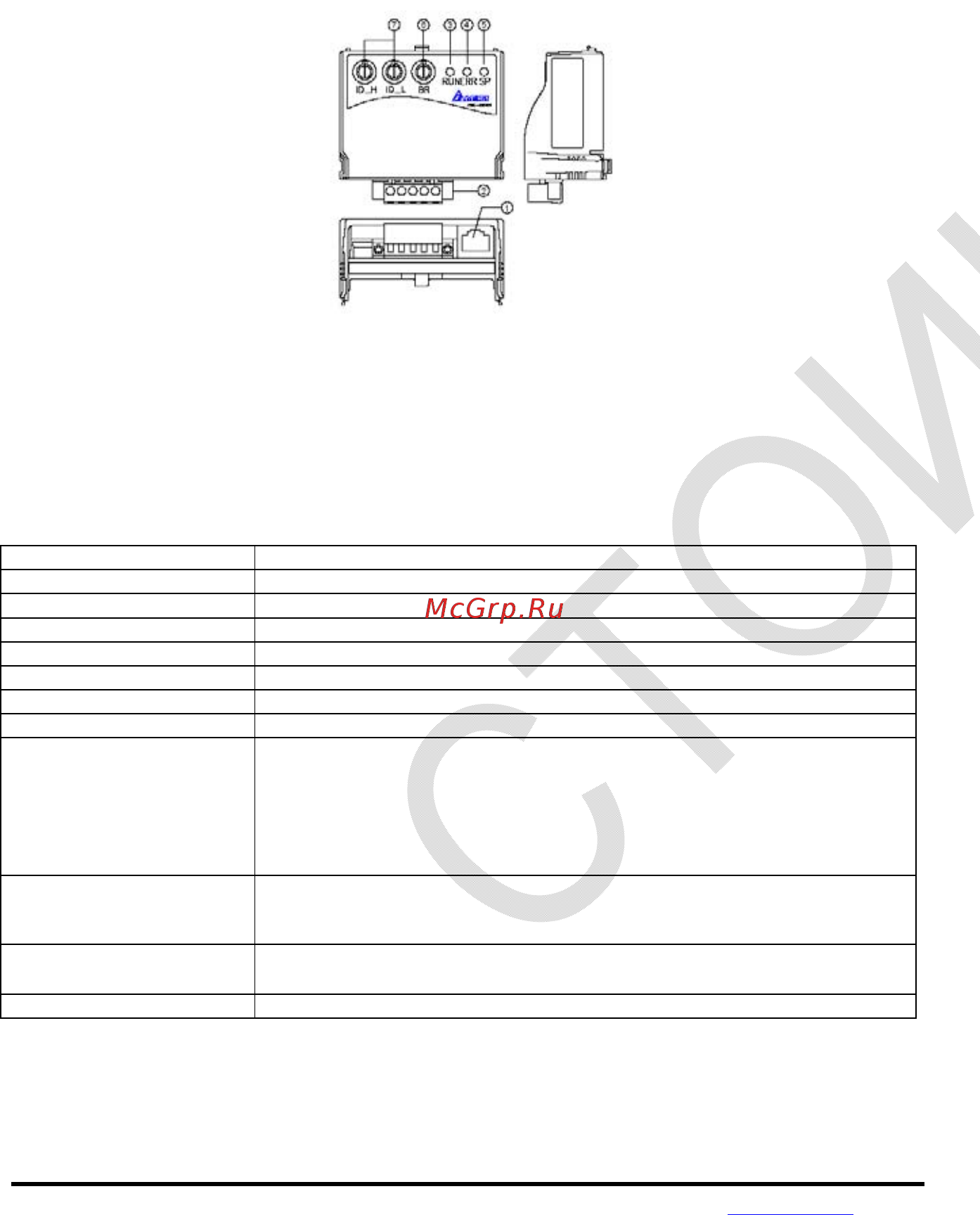

B.10.4.1 Внешний вид

1. RS-485 Interface (RJ45): Порт связи VFD-E и CME-COP01.

2. Клеммная колодка для связи с сетью CANopen.

3. RUN LED: индикация работы.

4. ERR LED: индикация ошибки.

5. SP LED: индикация связи.

6. BR: Установки скорости обмена данными

7. ID_H, ID-L: установка адреса модуля CME- COP01.

B.10.4.2 Спецификация

Терминал связи Клеммная колодка (5.08 мм)

Кабель связи Двухпроводная экранированная витая пара

Электрич. изоляция 500V DC

Типы сообщений PDO, SDO, SYNK, EMCY, NMT

Скорость связи 10кб/с, 20кб/с, 50кб/с, 125кб/с, 250кб/с, 500кб/с, 800кб/с, 1Мб/с

Код изделия Delta VFD-E AC motor drive 22

Тип устройства 402

Идентификатор 477

Помехоустойчивость ESD(IEC 61131-2, IEC 61000-4-2): 8KV воздушный разряд

EFT(IEC 61131-2, IEC 61000-4-4): Силовые линии: 2KV,

Цифровые вх./вых: 1KV,

Аналоговые и коммуникационные вх/вых: 1KV

Затухающая волна: Силовые линии: 1KV, Цифровые вх./вых: 1KV

RS(IEC 61131-2, IEC 61000-4-3): 26MHz ~ 1GHz, 10V/m

Условия окр. среды Работа: 0°C ~ 55°C (температура), 50 ~ 95% (влажность), степень

загрязнения 2;

Хранение: -40°C ~ 70°C (температура), 5 ~ 95% (влажность)

Вибро- и

ударопрочность

Стандарт: IEC1131-2, IEC 68-2-6（TEST Fc/IEC1131-2 & IEC 68-2-27

(TEST Ea)

Сертификация IEC 61131-2,UL508
