Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 269 -

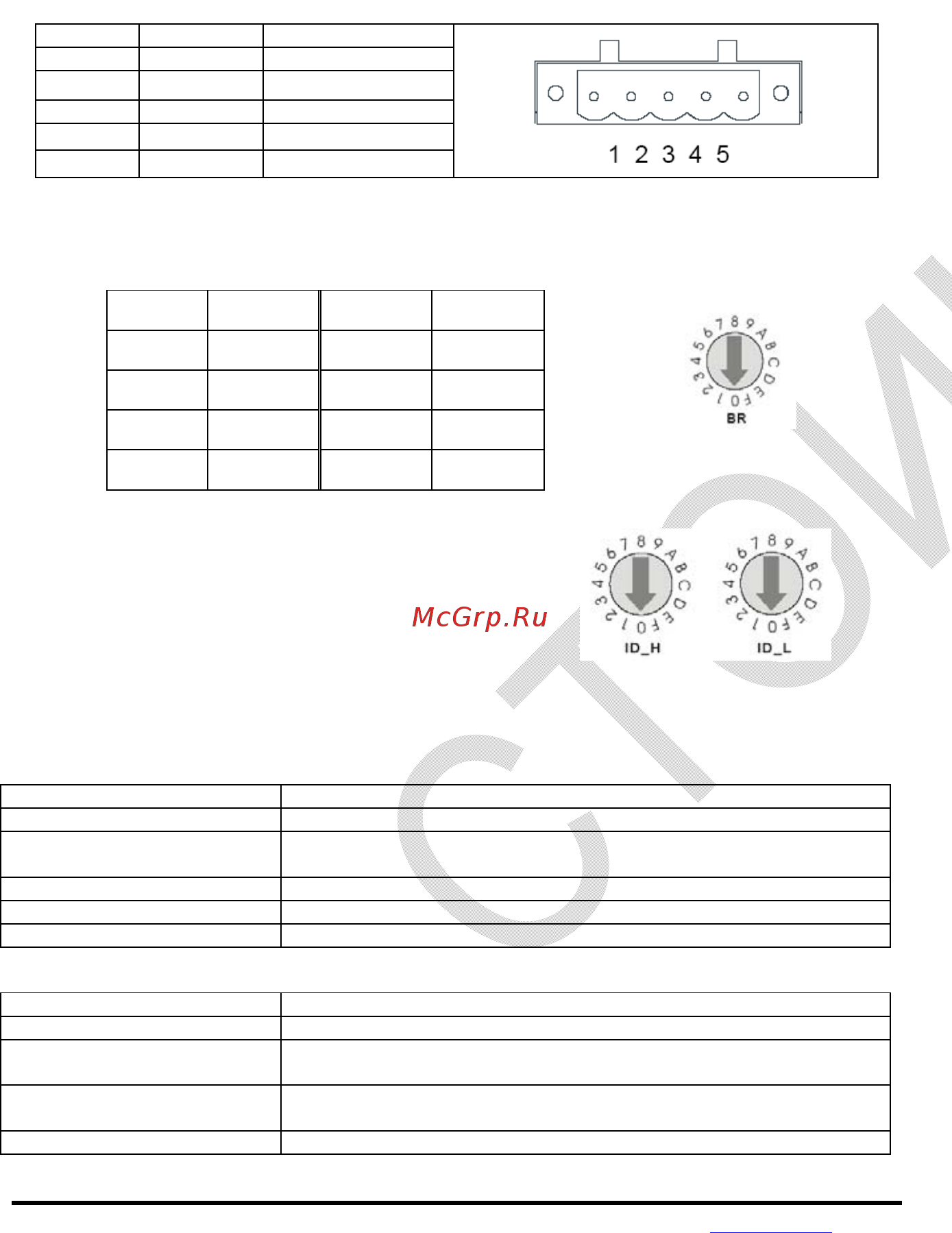

B.10.4.3 Подключение и настройка
Клеммы подключения к интерфейсу CANopen
Клемма Сигнал Описание
1 CAN_GND Общий / 0V/V-
2 CAN_L Сигнал -
3 SHIELD Экран
4 CAN_H Сигнал +
5 - Не используется
Установка скорости
Поворотным переключателем (BR) можно установить одну из 8-ми скоростей обмена в
сети CANopen. Возможные уставки: 0 ~ 7 (8 ~F не используются)
Перекл. Скорость Перекл. Скорость
0 10K 4 250K
1 20K 5 500K
2 50K 6 800K
3 125K 7 1M
Установка адреса
Адрес модуля CME-COP01 в сети CANopen
устанавливается двумя поворотными
переключателями ID_H и ID_L,в
шестнадцатеричном (HEX) формате.
Возможный диапазон: 00 ~ 7F (80 ~FF не
используются).
Пример: если нужно установить комм. адрес для CME-COP01 как 26 (1AH), установите
ID_H = 1 и ID_L = A.
B.10.4.4 LED-индикаторы состояния работы
Светодиод RUN
Состояние светодиода Описание
Не светится Нет питания на модуле CME-COP01
Однократное мигание
зеленым цветом
CME-COP01 находится в состоянии стоп
Мигание зеленым цветом CME-COP01 находится в предстартовом состоянии
Светится зеленым CME-COP01 находится в состоянии работы
Светится красным Ошибка конфигурации (неправильный адрес или скорость)
Светодиод ERR
Состояние светодиода Описание
Не светится Нет ошибок
Одиночное мигание
красным цветом
Количество предупреждений достигло предела
Двойное мигание красным
цветом
Ошибка
Светится красным CME-COP01 не подключена к шине
